durch. Wenn Ihre Topologie Hardware enthalten soll, die nicht in diesen Beispielen
dargestellt ist, verwenden Sie die Beispiele als Ausgangspunkt für die Erstellung
Ihrer eigenen Topologie.
Wichtig:
1. Das DS3200 unterstützt das Anschließen von maximal drei Speicherer-
weiterungsrahmen.
2. Das DS3200 unterstützt ein redundantes Laufwerk-Kanalpaar.
3. Bei Speichererweiterungsrahmen, die mit einem Speichersubsystem mit zwei
Controllern verbunden sind, müssen Sie das optionale zweite ESM installieren,
um zwei redundante Laufwerkpfade zu unterstützen.
DS3200 mit einem Controller und einem oder mehreren Speicher-
erweiterungsrahmen

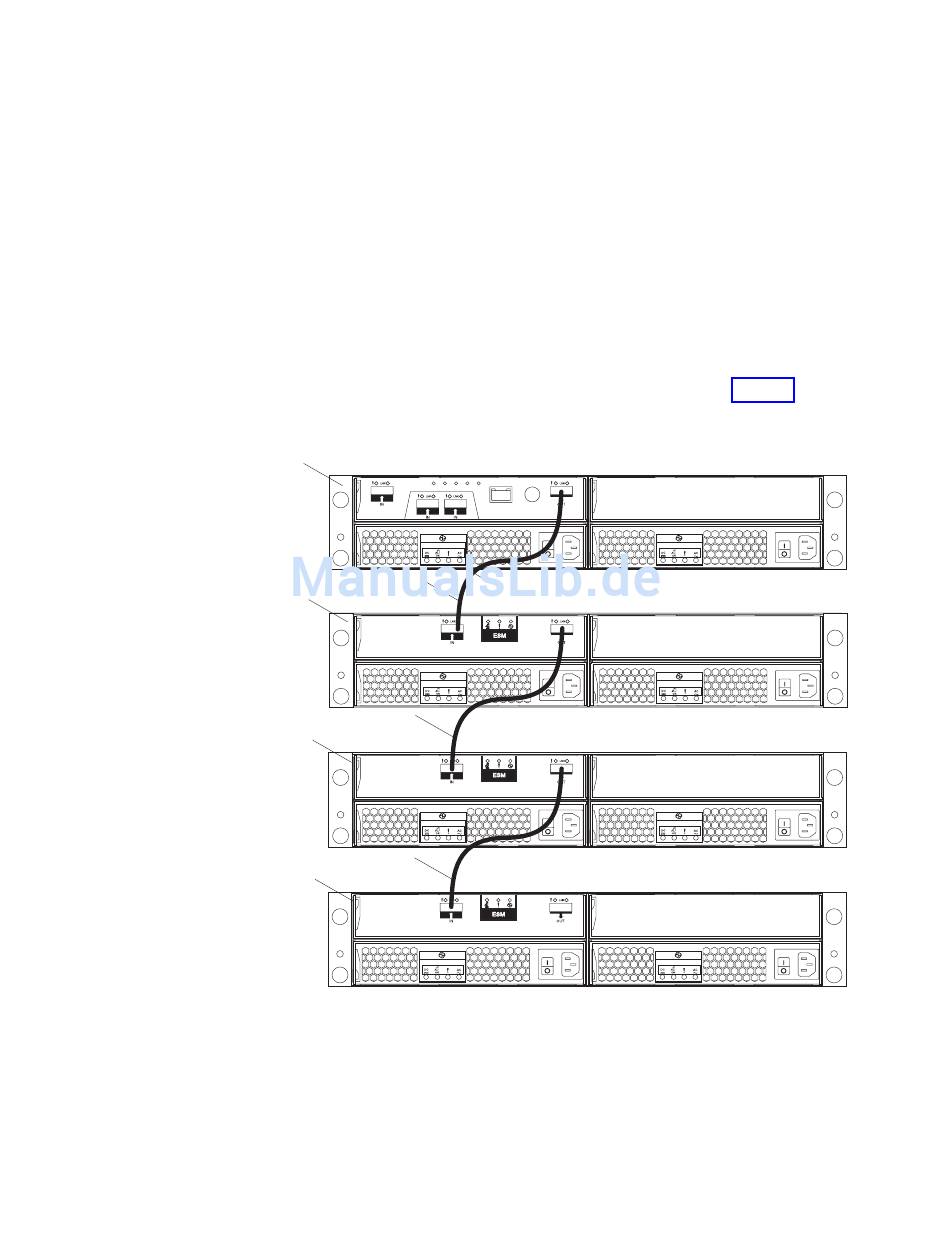

Um einen DS3200 mit einem Controller an einen oder mehrere Speichererweite-
rungsrahmen mit einem ESM anzuschließen, gehen Sie wie in Abb. 19 dargestellt
vor.
DS3200
RAID-Controller A
SAS-Kabel
EXP3000
SAS-Kabel
EXP3000
SAS-Kabel
EXP3000
Abbildung 19. Ein DS3200 mit einem Controller und mehreren Speichererweiterungsrahmen
mit einem ESM
Anmerkung: In Speichererweiterungsrahmen, die mit einem Speichersubsystem
mit zwei Controllern verbunden sind, müssen Sie das optionale
zweite ESM installieren, um zwei redundante Laufwerkpfade zu
unterstützen. Außerdem müssen Sie eine der beiden Topologien für
zwei Controller verwenden, die in diesem Abschnitt beschrieben sind.
Zu DS3200-RAID-
Controller A
Kapitel 3. Speichersubsystem verkabeln
33
