Die Hot-Swap-Laufwerkpositionen, auf die über die Vorderseite des Speicher-
subsystems zugegriffen werden kann, sind in Abb. 2 dargestellt.
Hot-Swap-Festplattenlaufwerk
System Storage

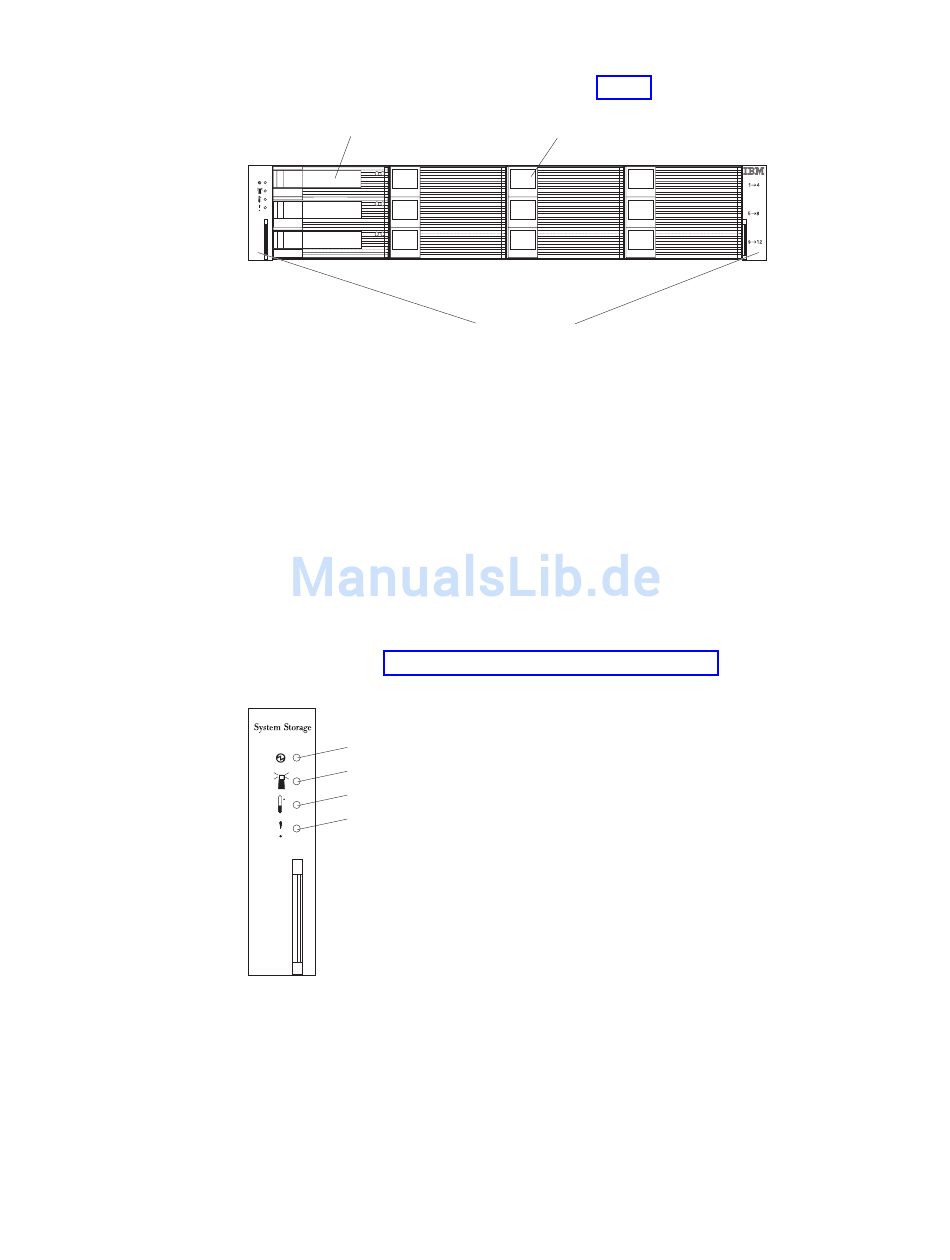

Abbildung 2. Hot-Swap-Laufwerkpositionen und Frontblenden des DS3200
Hot-Swap-Festplattenlaufwerk
Sie können bis zu 12 Hot-Swap-SAS- oder -SATA-Festplattenlaufwerke im
DS3200 installieren.
Abdeckblende
Das DS3200 ist mit Abdeckblenden in den einzelnen Laufwerkpositionen
ausgestattet. Entfernen Sie vor der Installation eines Festplattenlaufwerks
die entsprechende Abdeckblende, und bewahren Sie sie zum späteren
Gebrauch auf. In jeder der 12 Laufwerkpositionen muss sich entweder eine
Abdeckblende oder ein Festplattenlaufwerk befinden.
Frontblende (linke Seite)
Die linke Frontblende enthält die Anzeigen des DS3200, wie in der folgen-
den Abbildung dargestellt. Eine Beschreibung der Anzeigen finden Sie im
Abschnitt „Anzeigen an der Vorderseite" auf Seite 59.
Betriebsanzeige
Systempositionsanzeige
Anzeige für Temperaturüberschreitung
Systemfehleranzeige
Abbildung 3. Frontblende (linke Seite)
Abdeckblende
Frontblenden
