DS3200 mit zwei Controllern und einem Speichererweiterungs-
rahmen
Um ein DS3200 mit zwei Controllern an einen Speichererweiterungsrahmen anzu-
schließen, gehen Sie wie in Abb. 20 dargestellt vor.
EXP3000

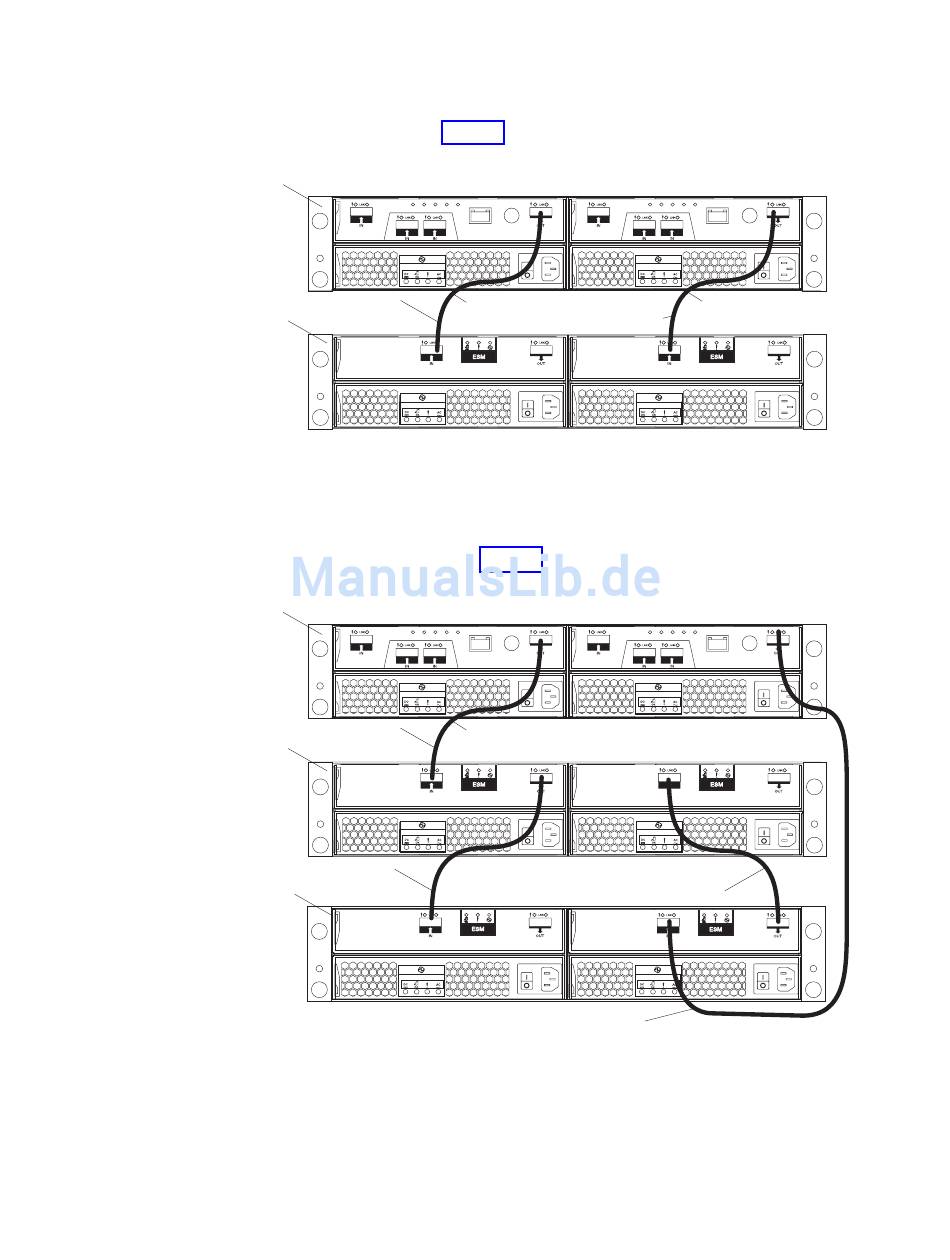

Abbildung 20. DS3200 mit zwei Controllern und einem Speichererweiterungsrahmen
DS3200 mit zwei Controllern und zwei Speichererweiterungs-
rahmen
Um einen DS3200 mit zwei Controllern und zwei Speichererweiterungsrahmen
anzuschließen, gehen Sie wie in Abb. 21 vor.
EXP3000
Abbildung 21. DS3200 mit zwei Controllern und zwei Speichererweiterungsrahmen
34
Speichersubsystem "System Storage DS3200": Installations-, Benutzer- und Wartungshandbuch
DS3200
RAID-Controller A
SAS-Kabel
DS3200
RAID-Controller A
SAS-Kabel
SAS-Kabel
EXP3000
RAID-Controller B
Zu DS3200-RAID-
SAS-Kabel
Controller A
RAID-Controller B
Zu DS3200-RAID-
Controller A
SAS-Kabel
Zu DS3200-RAID-
Controller B
SAS-Kabel
Zu DS3200-RAID-
Controller B
