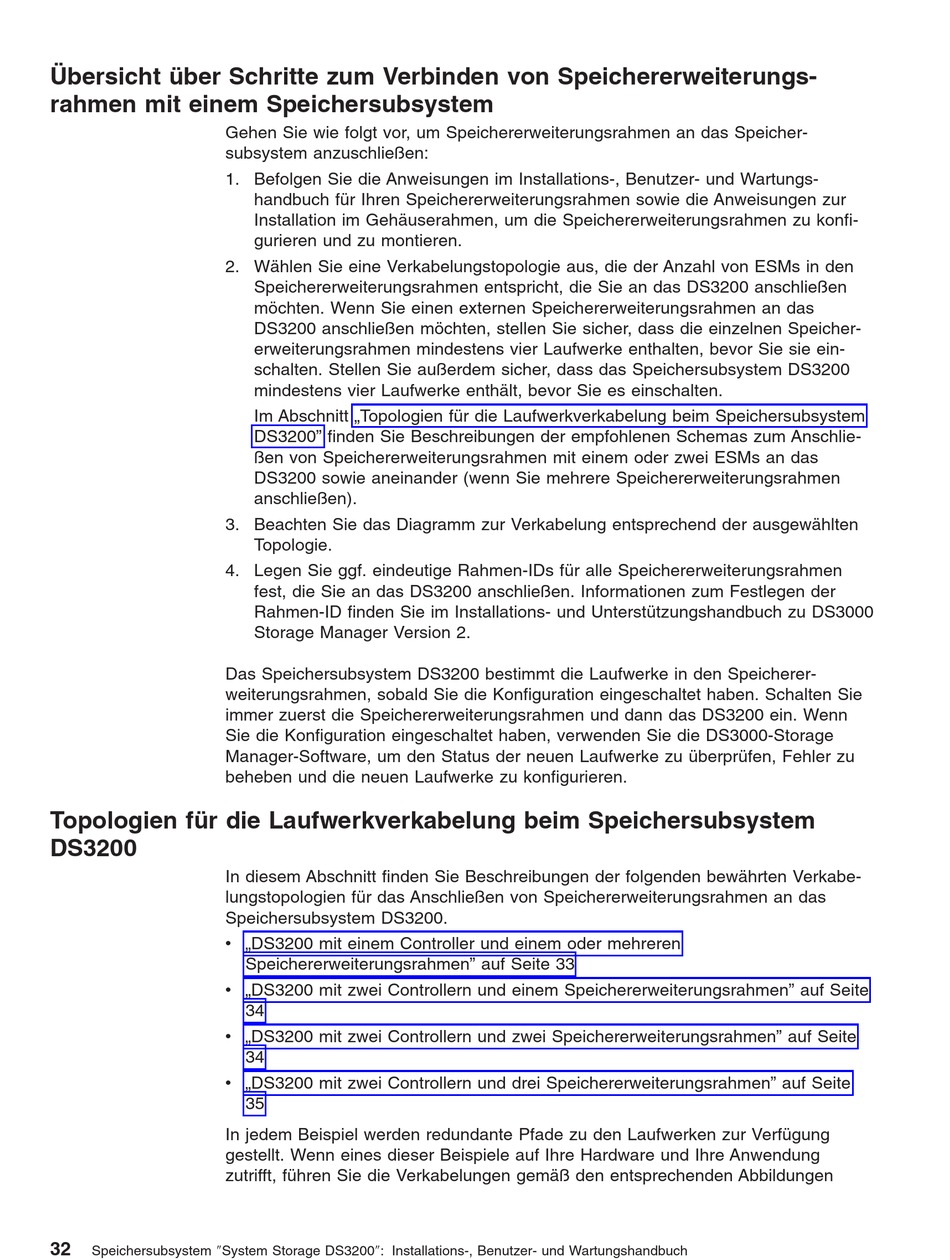

Übersicht über Schritte zum Verbinden von Speichererweiterungs-
rahmen mit einem Speichersubsystem
Gehen Sie wie folgt vor, um Speichererweiterungsrahmen an das Speicher-
subsystem anzuschließen:
1. Befolgen Sie die Anweisungen im Installations-, Benutzer- und Wartungs-
2. Wählen Sie eine Verkabelungstopologie aus, die der Anzahl von ESMs in den
3. Beachten Sie das Diagramm zur Verkabelung entsprechend der ausgewählten
4. Legen Sie ggf. eindeutige Rahmen-IDs für alle Speichererweiterungsrahmen
Das Speichersubsystem DS3200 bestimmt die Laufwerke in den Speicherer-
weiterungsrahmen, sobald Sie die Konfiguration eingeschaltet haben. Schalten Sie
immer zuerst die Speichererweiterungsrahmen und dann das DS3200 ein. Wenn
Sie die Konfiguration eingeschaltet haben, verwenden Sie die DS3000-Storage
Manager-Software, um den Status der neuen Laufwerke zu überprüfen, Fehler zu
beheben und die neuen Laufwerke zu konfigurieren.
Topologien für die Laufwerkverkabelung beim Speichersubsystem
DS3200
In diesem Abschnitt finden Sie Beschreibungen der folgenden bewährten Verkabe-
lungstopologien für das Anschließen von Speichererweiterungsrahmen an das
Speichersubsystem DS3200.
v „DS3200 mit einem Controller und einem oder mehreren
v „DS3200 mit zwei Controllern und einem Speichererweiterungsrahmen" auf Seite
v „DS3200 mit zwei Controllern und zwei Speichererweiterungsrahmen" auf Seite
v „DS3200 mit zwei Controllern und drei Speichererweiterungsrahmen" auf Seite
In jedem Beispiel werden redundante Pfade zu den Laufwerken zur Verfügung
gestellt. Wenn eines dieser Beispiele auf Ihre Hardware und Ihre Anwendung
zutrifft, führen Sie die Verkabelungen gemäß den entsprechenden Abbildungen
32
Speichersubsystem "System Storage DS3200": Installations-, Benutzer- und Wartungshandbuch
handbuch für Ihren Speichererweiterungsrahmen sowie die Anweisungen zur
Installation im Gehäuserahmen, um die Speichererweiterungsrahmen zu konfi-
gurieren und zu montieren.
Speichererweiterungsrahmen entspricht, die Sie an das DS3200 anschließen
möchten. Wenn Sie einen externen Speichererweiterungsrahmen an das
DS3200 anschließen möchten, stellen Sie sicher, dass die einzelnen Speicher-
erweiterungsrahmen mindestens vier Laufwerke enthalten, bevor Sie sie ein-
schalten. Stellen Sie außerdem sicher, dass das Speichersubsystem DS3200
mindestens vier Laufwerke enthält, bevor Sie es einschalten.
Im Abschnitt „Topologien für die Laufwerkverkabelung beim Speichersubsystem
DS3200" finden Sie Beschreibungen der empfohlenen Schemas zum Anschlie-
ßen von Speichererweiterungsrahmen mit einem oder zwei ESMs an das
DS3200 sowie aneinander (wenn Sie mehrere Speichererweiterungsrahmen
anschließen).
Topologie.
fest, die Sie an das DS3200 anschließen. Informationen zum Festlegen der
Rahmen-ID finden Sie im Installations- und Unterstützungshandbuch zu DS3000
Storage Manager Version 2.
Speichererweiterungsrahmen" auf Seite 33
34
34
35
