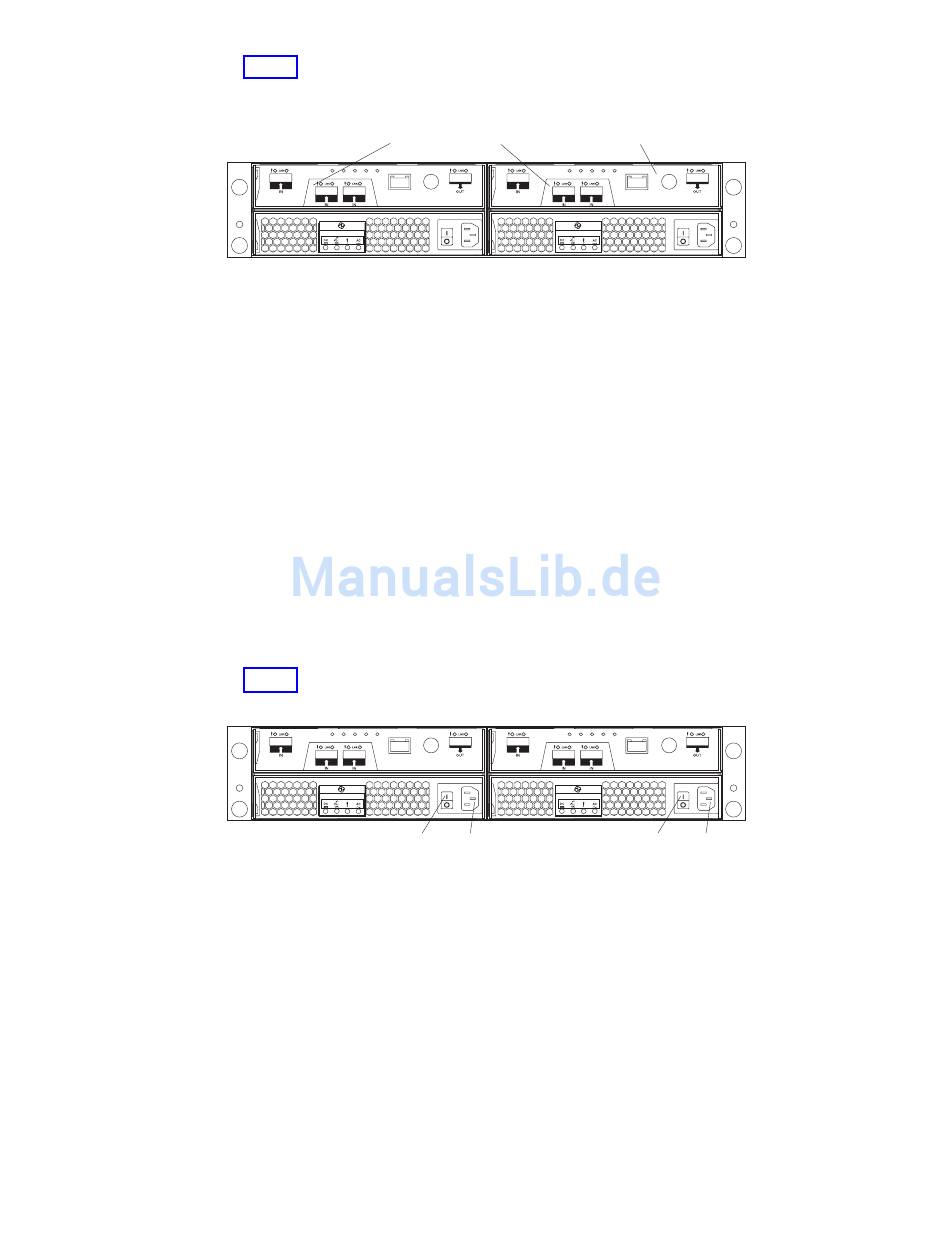

In Abb. 6 ist ein DS3200 mit zwei Controllern dargestellt, in denen jeweils ein optio-
naler Host-Portadapter installiert ist.
Abbildung 6. Rückansicht, Modell mit zwei Controllern (mit installierten optionalen
SAS-Host-Portadaptern dargestellt)
Netzteil und Lüfter
Das Speichersubsystem verfügt über zwei austauschbare Lüftereinheiten. Jede
Lüftereinheit enthält ein Netzteil und zwei Lüfter. Die vier Lüfter lassen von der Vor-
derseite aus durch die Laufwerke in Richtung Rückseite Luft durch die Kanäle strö-
men.
Die Lüfter ermöglichen ein redundantes Kühlsystem, d. h., wenn einer der Lüfter in
einem Lüftergehäuse ausfällt, bieten die übrigen Lüfter weiterhin eine ausreichende
Kühlung für den Betrieb des Speichersubsystems. Die Netzteile stellen den internen
Komponenten Netzstrom zur Verfügung, indem sie eingehenden Wechselstrom in
Gleichstrom umwandeln. Wenn ein Netzteil ausgeschaltet ist oder Fehler an einem
Netzteil auftreten, wird das Speichersubsystem vom anderen Netzteil weiterhin mit
Netzstrom versorgt. Damit ein optimaler Luftstrom sichergestellt wird, sollte ein aus-
gefallenes Netzteil erst bei der Installation einer neuen Netzteileinheit aus dem
DS3200-Gehäuse entfernt werden.
In Abb. 7 sind die Komponenten der Netzteileinheit für das DS3200 dargestellt.
Abbildung 7. Komponenten der Netzteileinheit für das DS3200
12
Speichersubsystem "System Storage DS3200": Installations-, Benutzer- und Wartungshandbuch
SAS-Hostadapter
RAID-Controller B
Netzschalter
Netzteilanschluss
Netzschalter
Netzteilanschluss
