BladeCenter-Hosts an das DS3200 anschließen
Das DS3200 mit zwei Controllern wird mit einem SAS-Hostanschluss an jedem
Controller geliefert. Damit können bis zu 14 Blade-Server in einer BladeCenter-Ein-
heit redundant an das DS3200 angeschlossen werden.
Um zu vermeiden, dass ein Pfad von den Host-Blade-Servern zum DS3200 verlo-
ren geht, verwenden Sie redundante Hostverbindungen. In Abb. 31 sind die Positio-
nen der Controller A und B sowie der Hostanschlüsse an der Rückseite des
DS3200 dargestellt.
Controller A

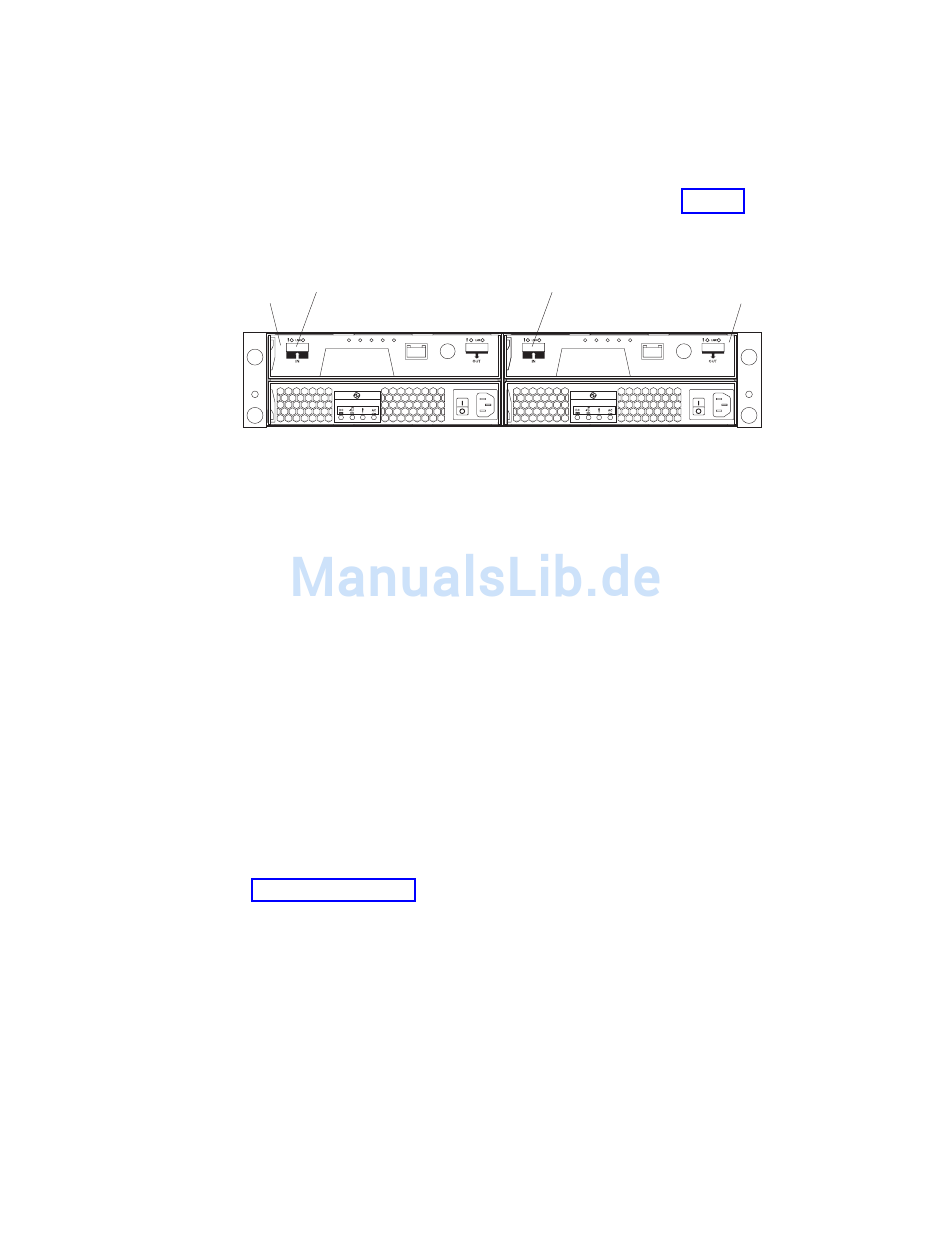

Abbildung 31. Anschlüsse für DS3200-Controller
Gehen Sie wie folgt vor, um eine SAS-Erweiterungskarte, die in einem Blade-Server
installiert ist, an das DS3200 anzuschließen:
1. Schließen Sie ein SAS-Kabel an den SAS-Hostanschluss am RAID-Controller
2. Um eine redundante Hostverbindung herzustellen, müssen Sie ein SAS-Kabel
3. (Optional) Um zusätzlichen Speicher verfügbar zu machen, können Sie
46
Speichersubsystem "System Storage DS3200": Installations-, Benutzer- und Wartungshandbuch
Hostanschluss 1
des DS3200 und an einen SAS-Anschluss an einem IBM BladeCenter-SAS-
Konnektivitätsmodul an, das in einer BladeCenter-Einheit installiert ist.
Achtung:
Der optionale SAS-Host-Portadapter mit zwei zusätzlichen SAS-
Anschlüssen wird in dieser Konfiguration nicht unterstützt. Sie müssen den
SAS-Hostanschluss am Controller verwenden.
an ein zweites SAS-Konnektivitätsmodul und an einen Hostanschluss am ande-
ren RAID-Controller im DS3200 anschließen. Sie können maximal zwei redun-
dante Hostverbindungen zu einem DS3200 mit zwei Controllern erstellen.
Achtung:
Sie können nur einen DS3200 an das BladeCenter-SAS-Konnektivi-
tätsmodul anschließen. Andere externe Einheiten können nicht an das SAS-
Konnektivitätsmodul angeschlossen werden.
EXP3000-Speichererweiterungsrahmen an das DS3200 anschließen. Die Vor-
gehensweise bei einer Konfiguration der Speichererweiterungsrahmen ist in
Abb. 18 auf Seite 31 dargestellt.
Hostanschluss 1
Controller B
