Sekundäre Schnittstellenkabel anschließen
Dieser Abschnitt gilt nur für direkte Verwaltungskonfigurationen (Außerband). Wenn
Ihre Konfiguration eine Hostagentenverwaltung (Inband) verwendet, überspringen
Sie diesen Abschnitt.
Verwenden Sie den Ethernet-Managementanschluss an der Rückseite des
Speichersubsystems, um die Controller für eine direkte Verwaltung des Speicher-
subsystems anzuschließen (siehe Abschnitt „Direkte Verwaltungsmethode
(Außerband)" auf Seite 39).
Wichtig:
1. Um Sicherheitsrisiken zu vermeiden, schließen Sie das DS3200 nicht an ein
2. Verwenden Sie für eine ordnungsgemäße Abschirmung gegen elektromagneti-
Schließen Sie ein Ethernet-Kabel von der Verwaltungsstation an den Ethernet-An-
schluss am Controller A auf der Rückseite des Speichersubsystems an. Bei einem
Speichersubsystem mit zwei Controllern können Sie ein zweites Ethernet-Kabel von
der Verwaltungsstation zum Ethernet-Anschluss am Controller B anschließen. In
Abb. 23 sind die Positionen der Ethernet-Anschlüsse am Speichersubsystem
DS3200 dargestellt.

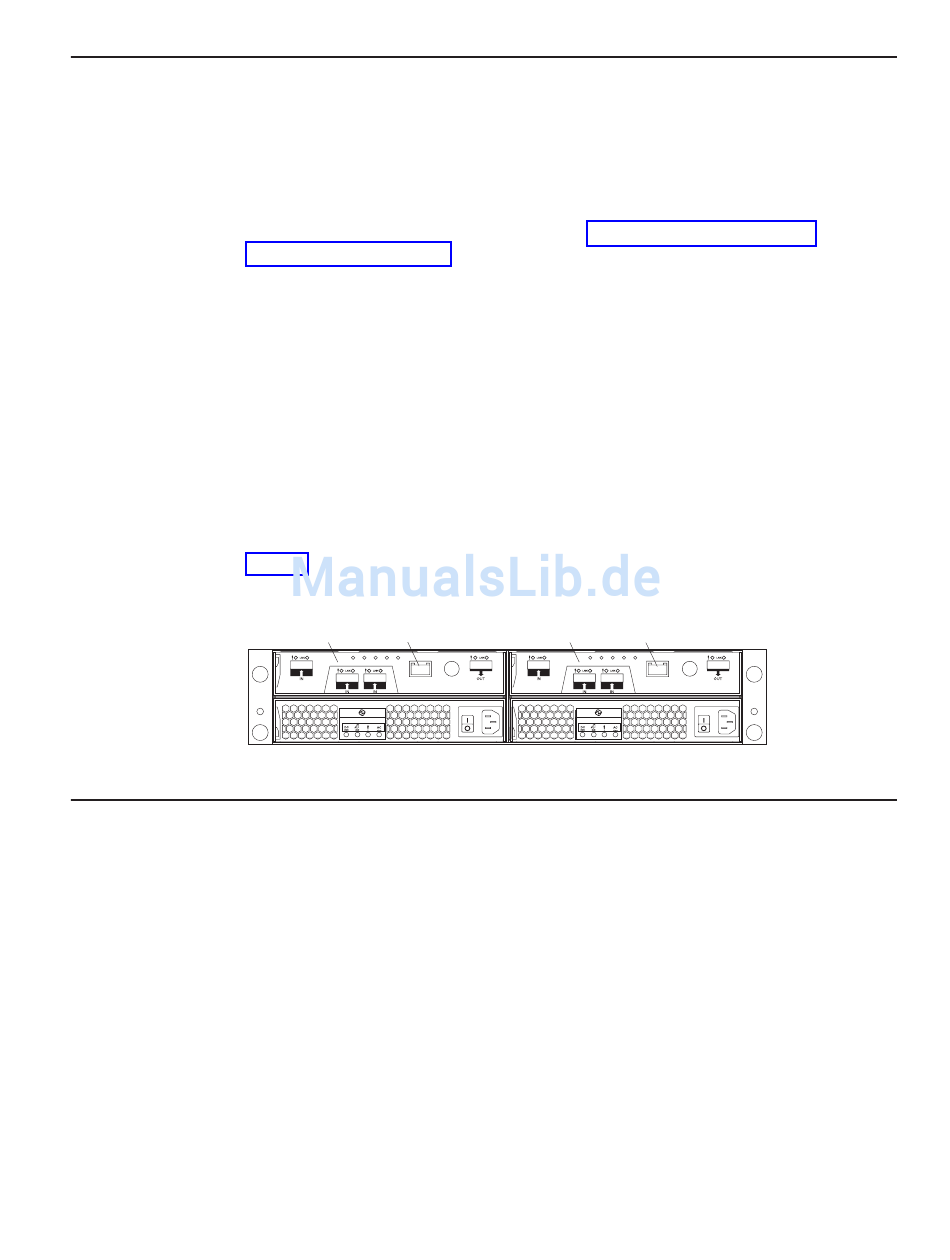

Abbildung 23. Position der Ethernet-Anschlüsse am DS3200 mit zwei Controllern
Speichersubsystem konfigurieren
Sie müssen das Speichersubsystem konfigurieren, wenn Sie das Speicher-
subsystem in einem Gehäuserahmen installiert haben. Verwenden Sie die Informati-
onen in den folgenden Abschnitten, um Ihr Speichersubsystem zu konfigurieren.
Verwaltungsmethoden für Speichersubsysteme
Bevor Sie Ihr Speichersubsystem konfigurieren, müssen Sie festlegen, welche
Methode der Speichersubsystemverwaltung Sie verwenden möchten. Sie können
Speichersubsysteme wie folgt verwalten: Hostagentenverwaltung (Inband) oder
direkte Verwaltung (Außerband).
Anmerkung: Informationen zu Inband-Einschränkungen im Zusammenhang mit
öffentliches LAN oder an ein öffentliches Teilnetz an. Verwenden Sie für das
DS3200 und die Ethernet-Anschlüsse der Verwaltungsstation ein lokales priva-
tes Netz.
sche Interferenzen stets qualitativ hochwertige serielle Kabel mit Kupfergeflecht
als Abschirmung.
Controller A
Ethernet-Anschluss
besonderen Kombinationen von Controllern und Hostbusadaptern fin-
den Sie in der Readme-Datei zu DS3000 Storage Manager Version
2.
Controller B
Ethernet-Anschluss
Kapitel 3. Speichersubsystem verkabeln
37
