Multifors 2 – Version für Zellkulturen
Zubehör
Seite 68 von 176

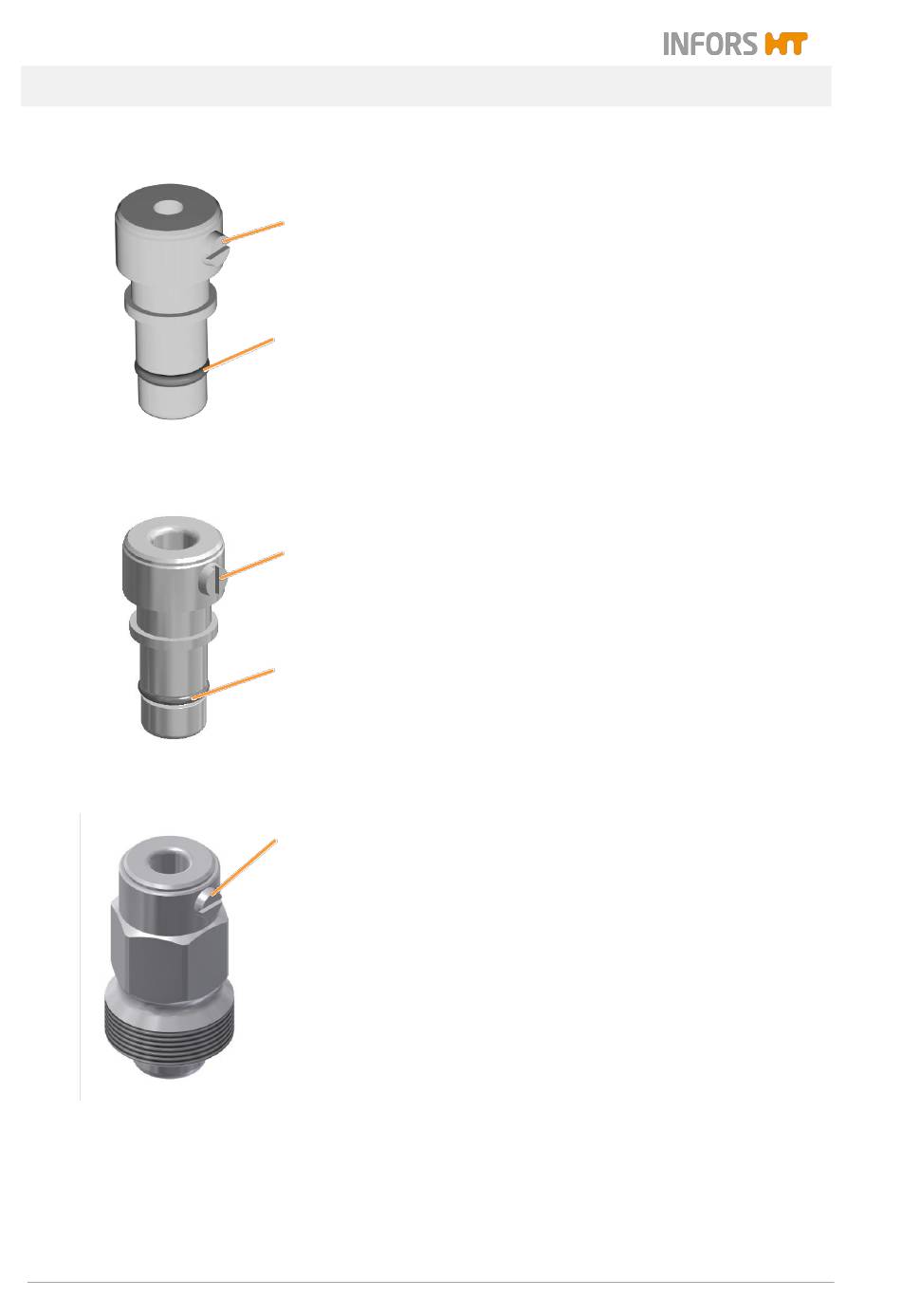

Klemmstutzen Ø 4 mm / 10 mm
Ist mit festem O-Ring (B) bestückt.
Zur Montage in den 10 mm Port dient je nach Gefäßgröße eine
A
oder zwei Schlitzschraube(n).
Nach Lösen der Schlitzschraube (A) lässt sich das Einbauteil mit
Ø 4 mm in den Klemmstutzen einführen, bzw. herausziehen. Durch
Anziehen der Schlitzschraube wird es im Klemmstutzen fixiert.
B
Klemmstutzen Ø 6 mm / 10 mm
Ist mit festem O-Ring (B) bestückt.
Zur Fixierung im 10 mm Port dient je nach Gefäßgröße eine oder
A
zwei Schlitzschraube(n).
Nach Lösen der Schlitzschraube (A) lässt sich das Einbauteil mit
Ø 6 mm in den Klemmstutzen einführen, bzw. herausziehen. Durch
Anziehen der Schlitzschraube wird es im Klemmstutzen fixiert.
B
Klemmstutzen Ø 6 mm / 12 mm
Wird vor der Montage mit einem O-Ring bestückt.
A
Zur Montage in den 12 mm / Pg13,5 Port dient ein Gewinde.
Nach Lösen der Schlitzschraube (A) lässt sich das Einbauteil mit
Ø 6 mm in den Klemmstutzen einführen, bzw. herausziehen. Durch
Anziehen der Schlitzschraube wird es im Klemmstutzen fixiert.
