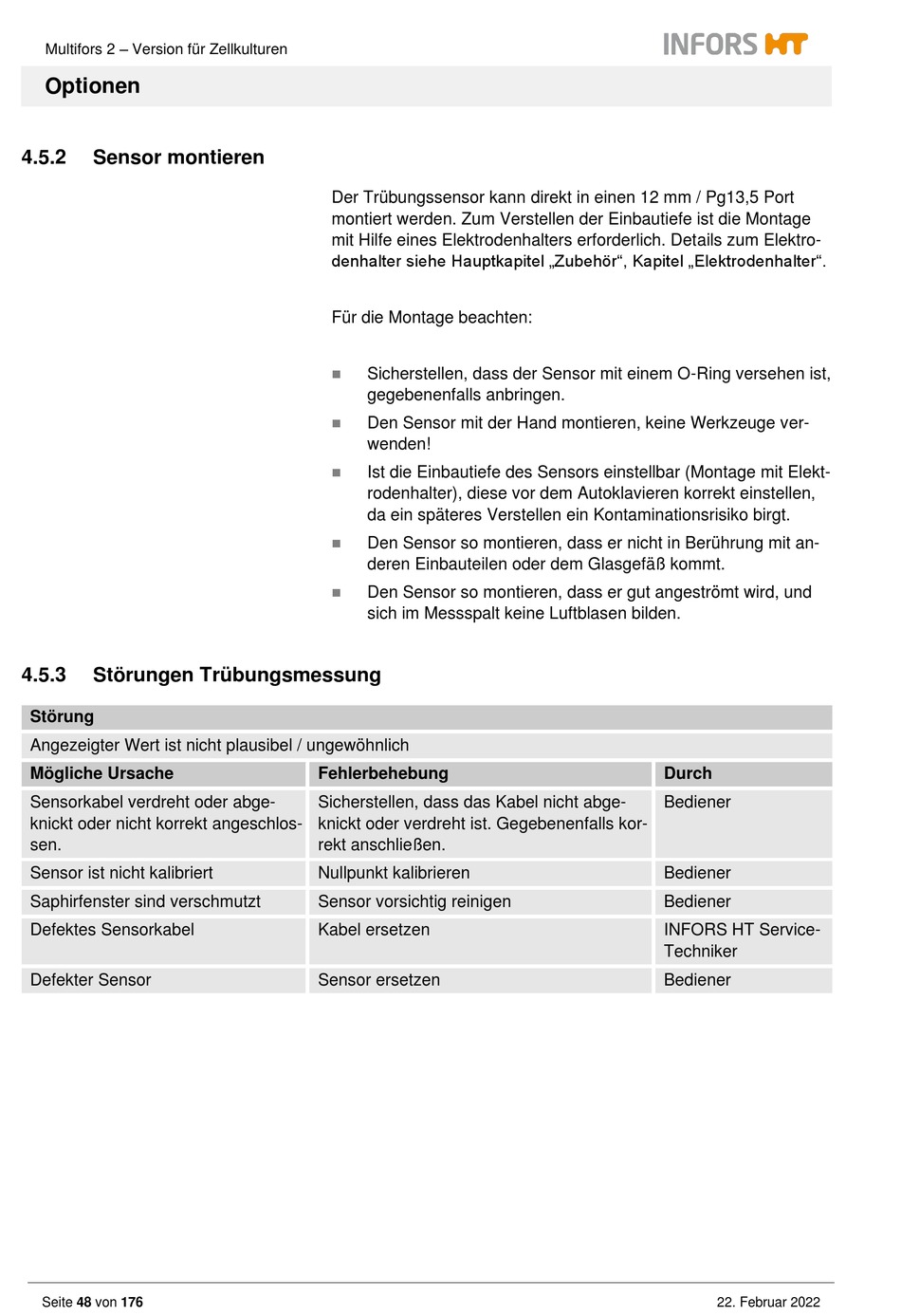

Infors HT Multifors 2 Betriebsanleitung Seite 50

Multifors 2 – Version für Zellkulturen
Optionen
4.5.2 Sensor montieren
4.5.3 Störungen Trübungsmessung
Störung
Angezeigter Wert ist nicht plausibel / ungewöhnlich
Mögliche Ursache
Sensorkabel verdreht oder abge-
knickt oder nicht korrekt angeschlos-
sen.
Sensor ist nicht kalibriert
Saphirfenster sind verschmutzt
Defektes Sensorkabel
Defekter Sensor
Seite 48 von 176
Der Trübungssensor kann direkt in einen 12 mm / Pg13,5 Port
montiert werden. Zum Verstellen der Einbautiefe ist die Montage
mit Hilfe eines Elektrodenhalters erforderlich. Details zum Elektro-
denhalter siehe Hauptkapitel „Zubehör", Kapitel „Elektrodenhalter".
Für die Montage beachten:
◼ Sicherstellen, dass der Sensor mit einem O-Ring versehen ist,
gegebenenfalls anbringen.
◼ Den Sensor mit der Hand montieren, keine Werkzeuge ver-
wenden!
◼
Ist die Einbautiefe des Sensors einstellbar (Montage mit Elekt-
rodenhalter), diese vor dem Autoklavieren korrekt einstellen,
da ein späteres Verstellen ein Kontaminationsrisiko birgt.
◼ Den Sensor so montieren, dass er nicht in Berührung mit an-
deren Einbauteilen oder dem Glasgefäß kommt.
◼ Den Sensor so montieren, dass er gut angeströmt wird, und
sich im Messspalt keine Luftblasen bilden.
Fehlerbehebung
Sicherstellen, dass das Kabel nicht abge-
knickt oder verdreht ist. Gegebenenfalls kor-
rekt anschließen.
Nullpunkt kalibrieren
Sensor vorsichtig reinigen
Kabel ersetzen
Sensor ersetzen
Durch
Bediener
Bediener
Bediener
INFORS HT Service-
Techniker
Bediener
22. Februar 2022
