Infors HT Multifors 2 Betriebsanleitung Seite 51

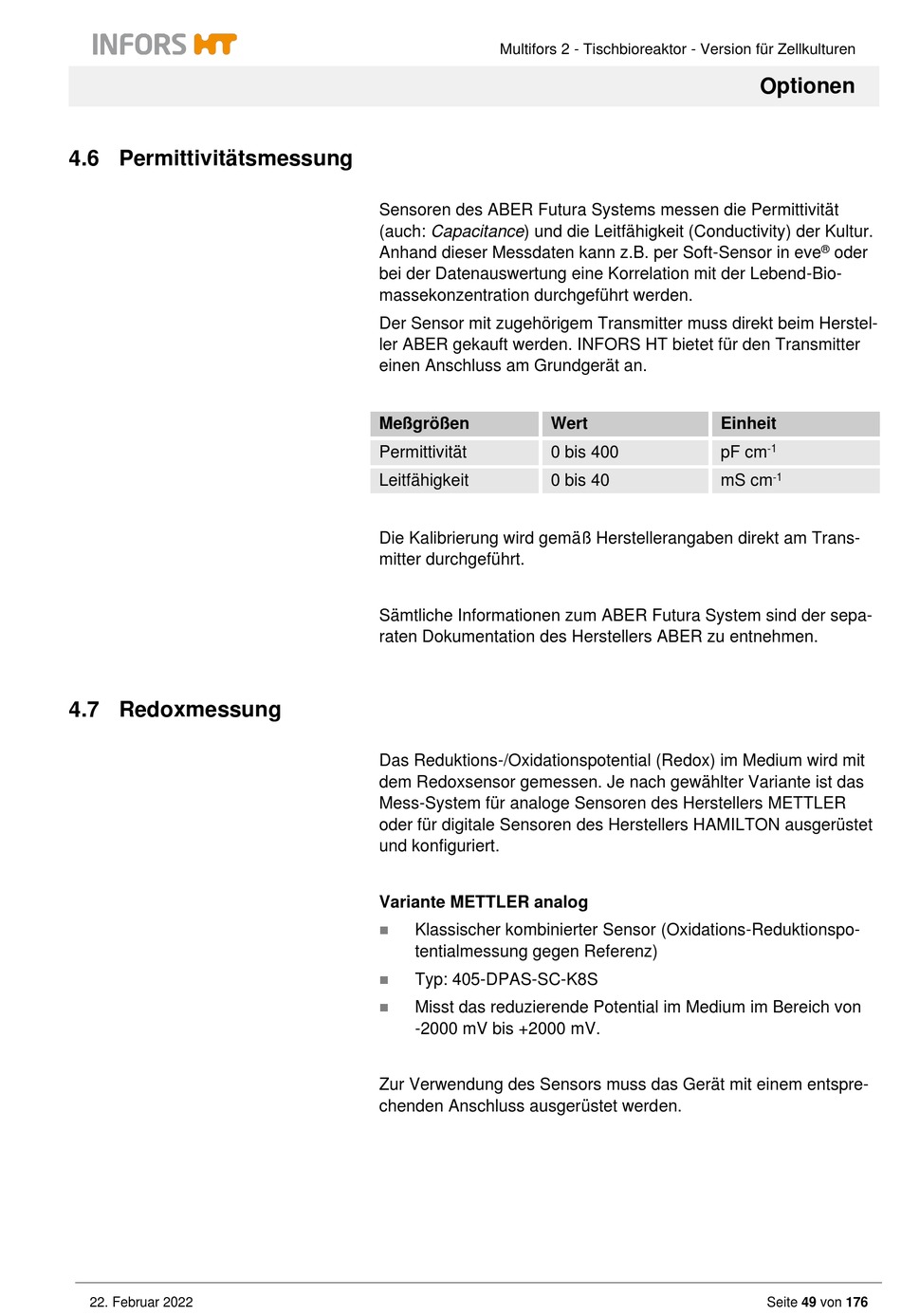

4.6 Permittivitätsmessung
4.7 Redoxmessung
22. Februar 2022
Multifors 2 - Tischbioreaktor - Version für Zellkulturen
Sensoren des ABER Futura Systems messen die Permittivität
(auch: Capacitance) und die Leitfähigkeit (Conductivity) der Kultur.
Anhand dieser Messdaten kann z.B. per Soft-Sensor in eve
bei der Datenauswertung eine Korrelation mit der Lebend-Bio-
massekonzentration durchgeführt werden.
Der Sensor mit zugehörigem Transmitter muss direkt beim Herstel-
ler ABER gekauft werden. INFORS HT bietet für den Transmitter
einen Anschluss am Grundgerät an.
Meßgrößen
Permittivität
Leitfähigkeit
Die Kalibrierung wird gemäß Herstellerangaben direkt am Trans-
mitter durchgeführt.
Sämtliche Informationen zum ABER Futura System sind der sepa-
raten Dokumentation des Herstellers ABER zu entnehmen.
Das Reduktions-/Oxidationspotential (Redox) im Medium wird mit
dem Redoxsensor gemessen. Je nach gewählter Variante ist das
Mess-System für analoge Sensoren des Herstellers METTLER
oder für digitale Sensoren des Herstellers HAMILTON ausgerüstet
und konfiguriert.
Variante METTLER analog
◼ Klassischer kombinierter Sensor (Oxidations-Reduktionspo-
tentialmessung gegen Referenz)
◼ Typ: 405-DPAS-SC-K8S
◼ Misst das reduzierende Potential im Medium im Bereich von
-2000 mV bis +2000 mV.
Zur Verwendung des Sensors muss das Gerät mit einem entspre-
chenden Anschluss ausgerüstet werden.
Wert Einheit
0 bis 400 pF cm
0 bis 40 mS cm
Optionen
®
oder
-1
-1
Seite 49 von 176
