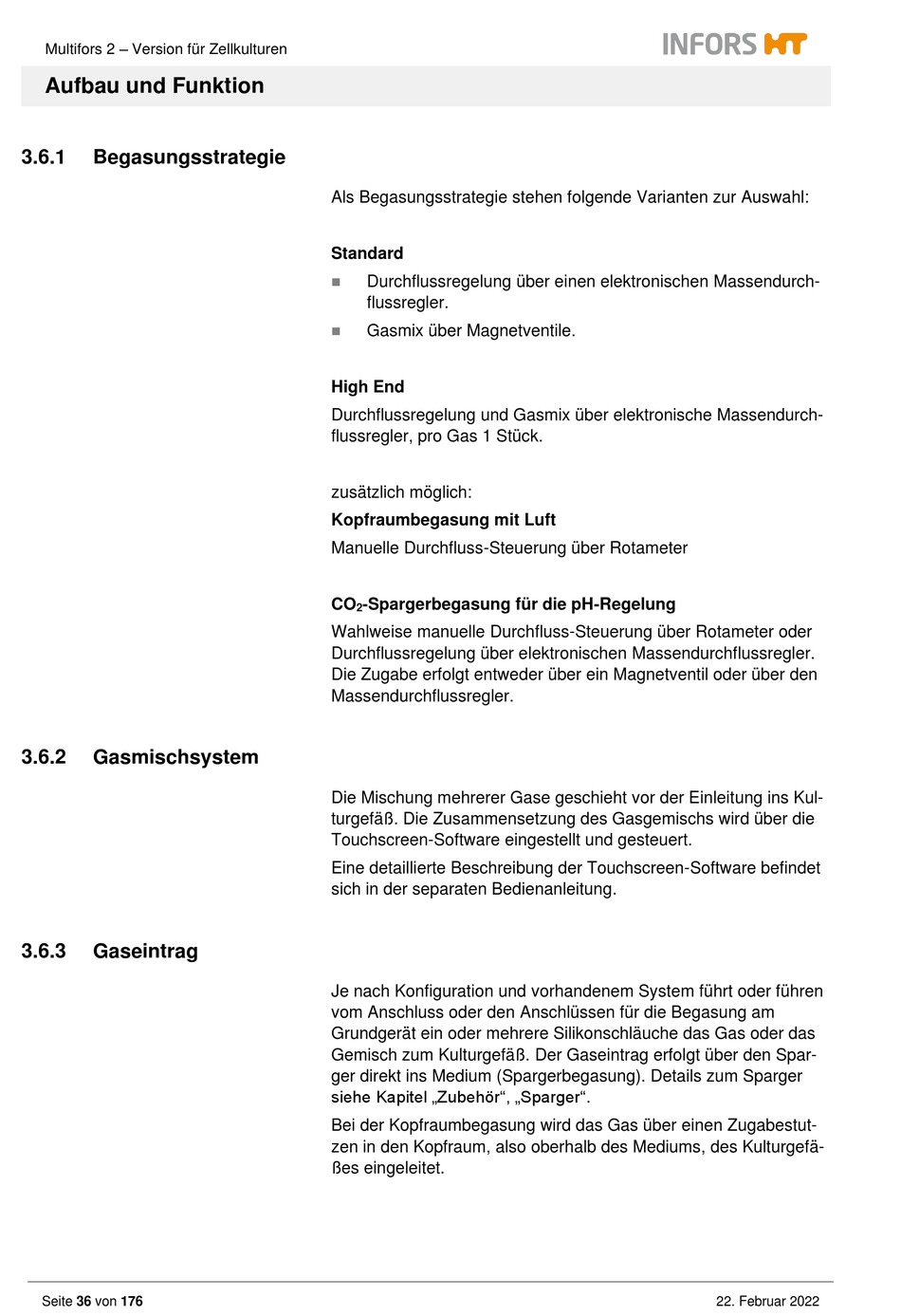

Infors HT Multifors 2 Betriebsanleitung Seite 38

Multifors 2 – Version für Zellkulturen
Aufbau und Funktion
3.6.1 Begasungsstrategie
3.6.2 Gasmischsystem
3.6.3 Gaseintrag
Seite 36 von 176
Als Begasungsstrategie stehen folgende Varianten zur Auswahl:
Standard
◼
Durchflussregelung über einen elektronischen Massendurch-
flussregler.
◼
Gasmix über Magnetventile.
High End
Durchflussregelung und Gasmix über elektronische Massendurch-
flussregler, pro Gas 1 Stück.
zusätzlich möglich:
Kopfraumbegasung mit Luft
Manuelle Durchfluss-Steuerung über Rotameter
CO -Spargerbegasung für die pH-Regelung
2
Wahlweise manuelle Durchfluss-Steuerung über Rotameter oder
Durchflussregelung über elektronischen Massendurchflussregler.
Die Zugabe erfolgt entweder über ein Magnetventil oder über den
Massendurchflussregler.
Die Mischung mehrerer Gase geschieht vor der Einleitung ins Kul-
turgefäß. Die Zusammensetzung des Gasgemischs wird über die
Touchscreen-Software eingestellt und gesteuert.
Eine detaillierte Beschreibung der Touchscreen-Software befindet
sich in der separaten Bedienanleitung.
Je nach Konfiguration und vorhandenem System führt oder führen
vom Anschluss oder den Anschlüssen für die Begasung am
Grundgerät ein oder mehrere Silikonschläuche das Gas oder das
Gemisch zum Kulturgefäß. Der Gaseintrag erfolgt über den Spar-
ger direkt ins Medium (Spargerbegasung). Details zum Sparger
siehe Kapitel „Zubehör", „Sparger".
Bei der Kopfraumbegasung wird das Gas über einen Zugabestut-
zen in den Kopfraum, also oberhalb des Mediums, des Kulturgefä-
ßes eingeleitet.
