Sicherer Stillstandsmonitor (SFM)
3.2 Anwendung
Die SFM-Funktion kann genutzt werden, um dem Wartungs-
und Bedienpersonal den Zugang zu einem Gefahrenbereich zu
gewähren. Zur Sicherung des Gefahrenbereichs wird in der Re-
gel eine Schutztür oder eine Schutzhaube verwendet.
Ablauf:
▶
Steuerung und Antrieb befinden sich im Normalbetrieb.
▶
Maschinenführer fordert Zutritt zum Gefahrenbereich an.
– Steuerung leitet „Regler Aus"-Sequenz am Antrieb ein.
– Spindeln werden vom Antrieb stillgesetzt.
– Steuerung wartet auf den Antriebszustand „Einschaltbe-
reit".
– Steuerung aktiviert die Funktion STO zur Vermeidung
des Wiederanlaufs.
– Steuerung wartet auf die Statusmeldung STANDSTILL
von der SFM-Funktion.
– Steuerung gibt die Schutztür frei.
▶
Gefahrenbereich kann betreten werden.
Während der Maschinenführer im Gefahrenbereich tätig ist,
sind die Spindeln über die Funktion STO vor einem Wieder-
anlauf gesichert.
▶
Nach Verlassen des Gefahrenbereichs kann der Betrieb
wieder aufgenommen werden.
– Steuerung verriegelt die Schutztür.
– Steuerung deaktiviert die Funktion STO zur Freigabe
des Wiederanlaufs.
– Steuerung leitet „Regler Ein"-Sequenz am Antrieb ein.
▶
Steuerung und Antrieb befinden sich wieder im Normalbe-
trieb.
3.3 Kenngrößen der Sicherheitsfunktion SFM
Folgende Kenngrößen werden im Rahmen der SFM-Funktion gemäß EN 61508-1:2010
bis EN 61508-7:2010 (deutsche Fassungen) geleistet:
▶
System 1oo2
▶
SFF > 90 %
▶
PFH = 1,07 × 10
▶
PFD = 4,75 × 10
8
−9
1/h
−6
Drive Controller SD2 - Sicherheitsfunktionen SFM/SLOF (03624xx)
Start
Freigabe
Gefahrenbereich
angefordert?
ja
Regler Aus-Sequenz
einleiten
Spindeln stillsetzen
Gerätezustand:
„Einschaltbereit"?
ja
STO
aktivieren
SFM:
STANDSTILL
?
ja
Freigabe Gefahrenbereich
z. B.: Tür entriegeln
Aufenthalt im
Gefahrenbereich
Sperrung Gefahrenbereich
z. B.: Tür verriegeln
STO
deaktivieren
Regler Ein-Sequenz
einleiten
Ende

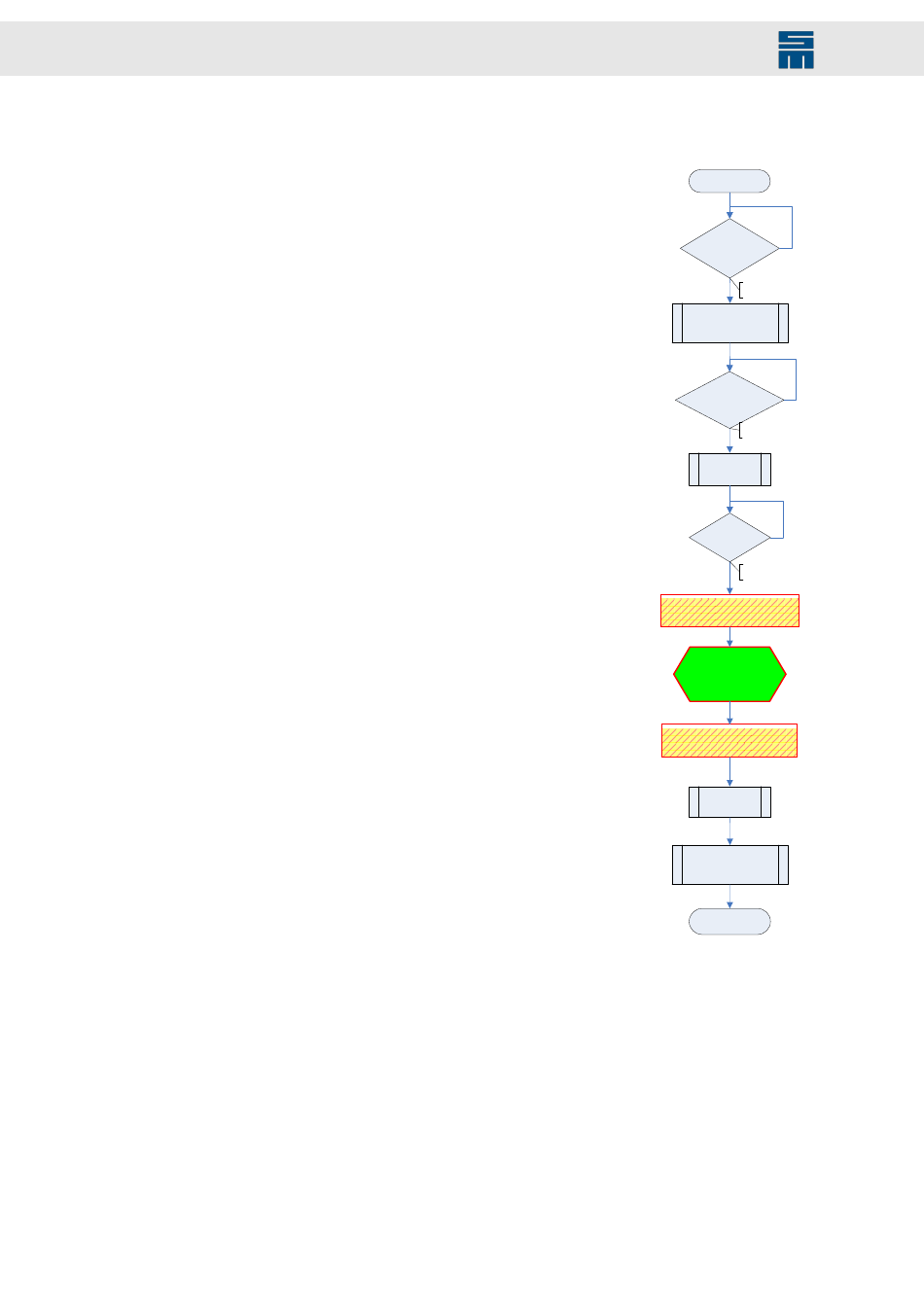

Abb. 2: Ablaufplan
