SIEB & MEYER SD2 Funktionsbeschreibung Seite 13

4.1.1 Aktivierungszeitpunkt der SLOF-Funktion
Das folgende Diagramm zeigt die zeitlichen Abläufe der SLOF-Funktion, wenn diese
zum falschen Zeitpunkt aktiviert wird. In dem mit
tus FREQUENCY_IN_LIMITS ausgegeben, obwohl die Istfrequenz des Motors höher
als der parametrierte Grenzwert ist:

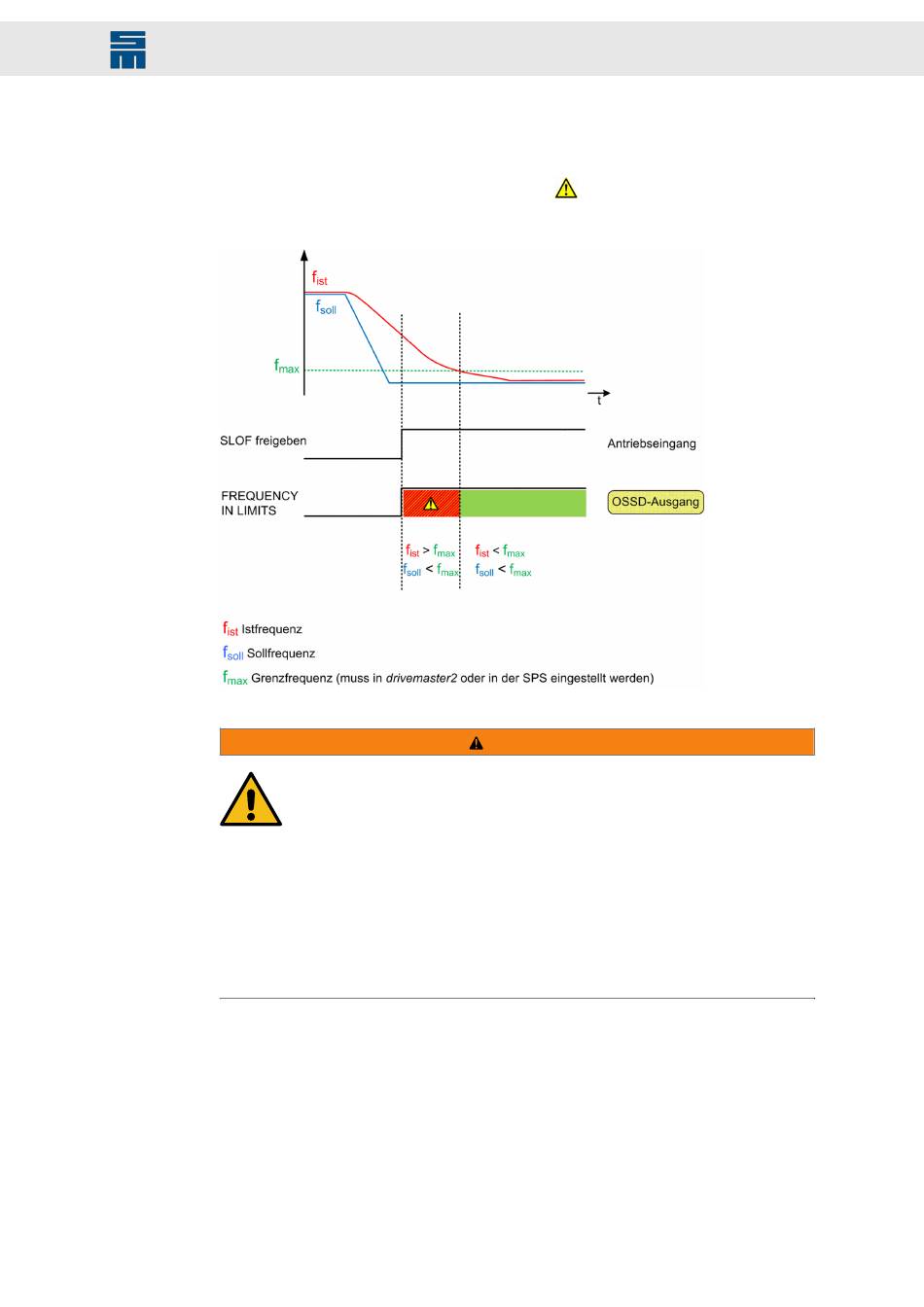

Abb. 6: Zeitdiagramm der SLOF-Funktion – falscher Aktivierungszeitpunkt
4.2 Anwendung
Die Begrenzung der Drehfeldfrequenz kann wie folgt genutzt werden:
▶
zur Begrenzung der Werkzeugdrehzahl (Bohrer/Fräser)
▶
zum Schutz von Wartungs- und Bedienpersonal
▶
als Berstschutz für Schleif- und Abrichtscheiben
Drive Controller SD2 - Sicherheitsfunktionen SFM/SLOF (03624xx)
Sicher begrenztes Drehfeld (SLOF)
Aktivierungszeitpunkt der SLOF-Funktion
Wird die SLOF-Funktion zu einem Zeitpunkt aktiviert, an dem sich die Soll-
frequenz bereits unterhalb der parametrierten Grenzfrequenz befindet, die
Istfrequenz des Motors aber noch oberhalb, generiert der Antrieb bereits
das Statussignal FREQUENCY_IN_LIMITS (Frequenz nicht zu hoch).
→ Um Sach- und Personenschäden zu vermeiden, darf die SLOF-Funk-
tion nur bei den folgenden Zuständen aktiviert werden:
→ Sollfrequenz und Istfrequenz befinden sich unterhalb der parametrier-
ten Grenzfrequenz.
→ Sollfrequenz und Istfrequenz befinden sich oberhalb der parametrier-
ten Grenzfrequenz.
markierten Zeitraum wird der Sta-
WARNUNG
13
