Parametrierung der Grenzfrequenz
Formeln zur Berechnung der systembedingten Abweichung
Für die systembedingte Abweichung gelten folgende Formeln:
▶
Umrichter-Schaltfrequenz: f
▶
Kleinste Messauflösung: 62,5 µs
▶
Umrichter-Ausgangsfrequenz: f
Absolute Abweichung
f =
err
G anzzahl
Prozentuale Abweichung
f
f =
err
f
perr
out
Grafische Darstellung der systembedingten Abweichung
Die Abweichung zwischen realer und gemessener Umrichter-Ausgangsfrequenz nimmt
mit steigender Ausgangsfrequenz zu. D. h. dass für hohe Ausgangsfrequenzen deut-
lich größere Reserven in den zu überwachenden Drehzahlschwellen vorgesehen wer-
den müssen.
Folgendes Schaubild zeigt die systembedingte Abweichung der messbaren Ausgangsfrequenzen in
Abhängigkeit der realen Umrichter-Ausgangsfrequenz.

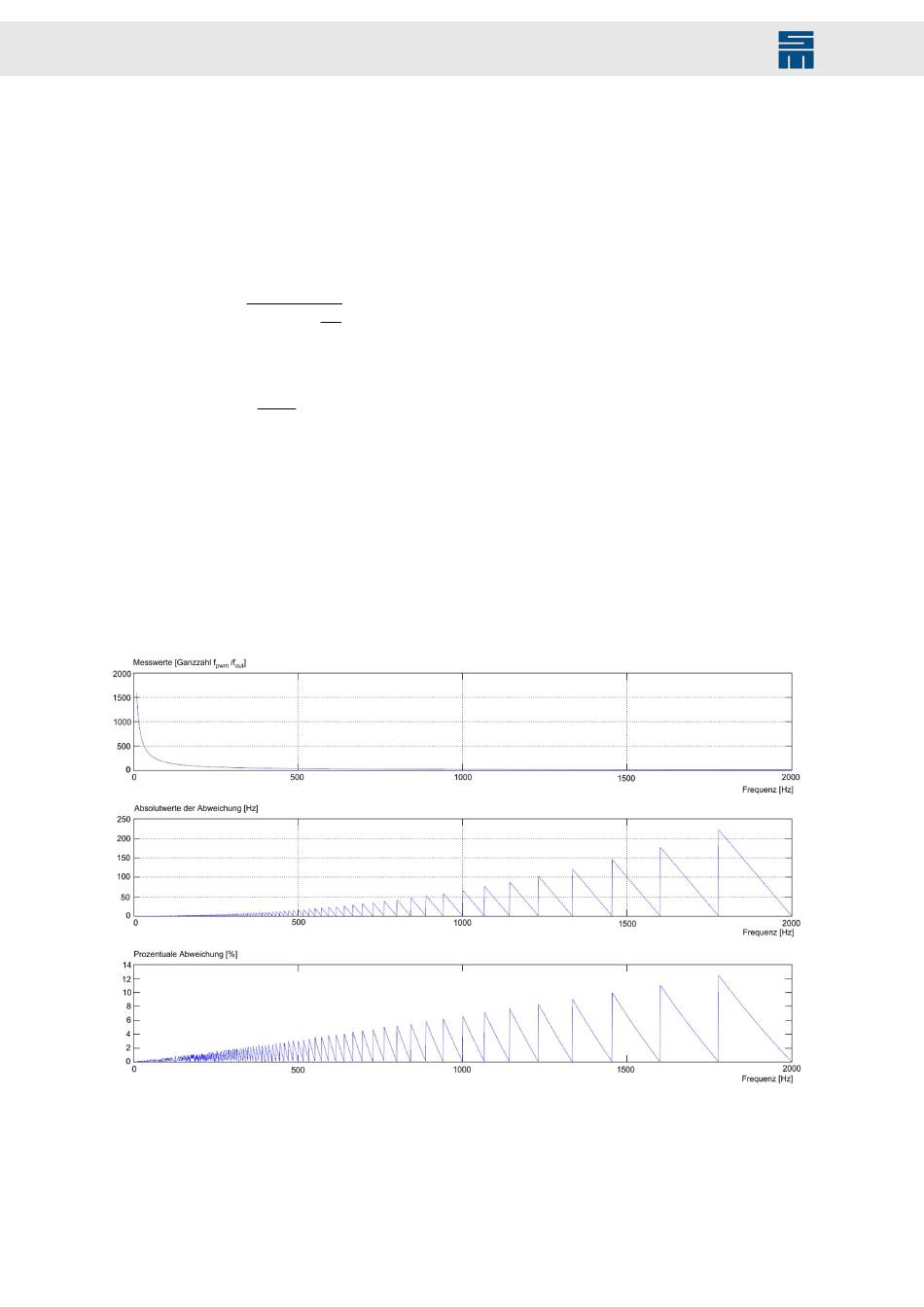

Abb. 9: Systembedingte Abweichung der messbaren Umrichter-Ausgangsfrequenz
Beispiel für eine systembedingte Abweichung
Basis der Drehfrequenz ist die Taktfrequenz von 16 kHz.
Bei einer Drehfrequenz von 2000 Hz ergeben sich 8 Messimpulse pro Umdrehung:
