OSSD-Signale
8.1 OSSD-Kanäle und Signalketten
Im Drive Controller SD2 stehen 8 OSSD-Signalkanäle zur Verfügung. Für jeden
Antrieb A und B gibt es 2 Kanäle für SFM und 2 Kanäle für SLOF.
Jeder Kanal enthält 2 in Reihe geschaltete Relais und eine Messeinrichtung zur Über-
wachung der Selbsttests. Diese interne Messeinrichtung besteht aus einer 3-fachen
RC-Kombination. Zusammen mit dem Innenwiderstand der Relais wirkt sich die Mess-
einrichtung auf den Stromverbrauch und den Spannungsabfall aus. Die RC-Kombina-
tionen befinden sich am Eingang, am internen Zwischenabgriff und am Ausgang.

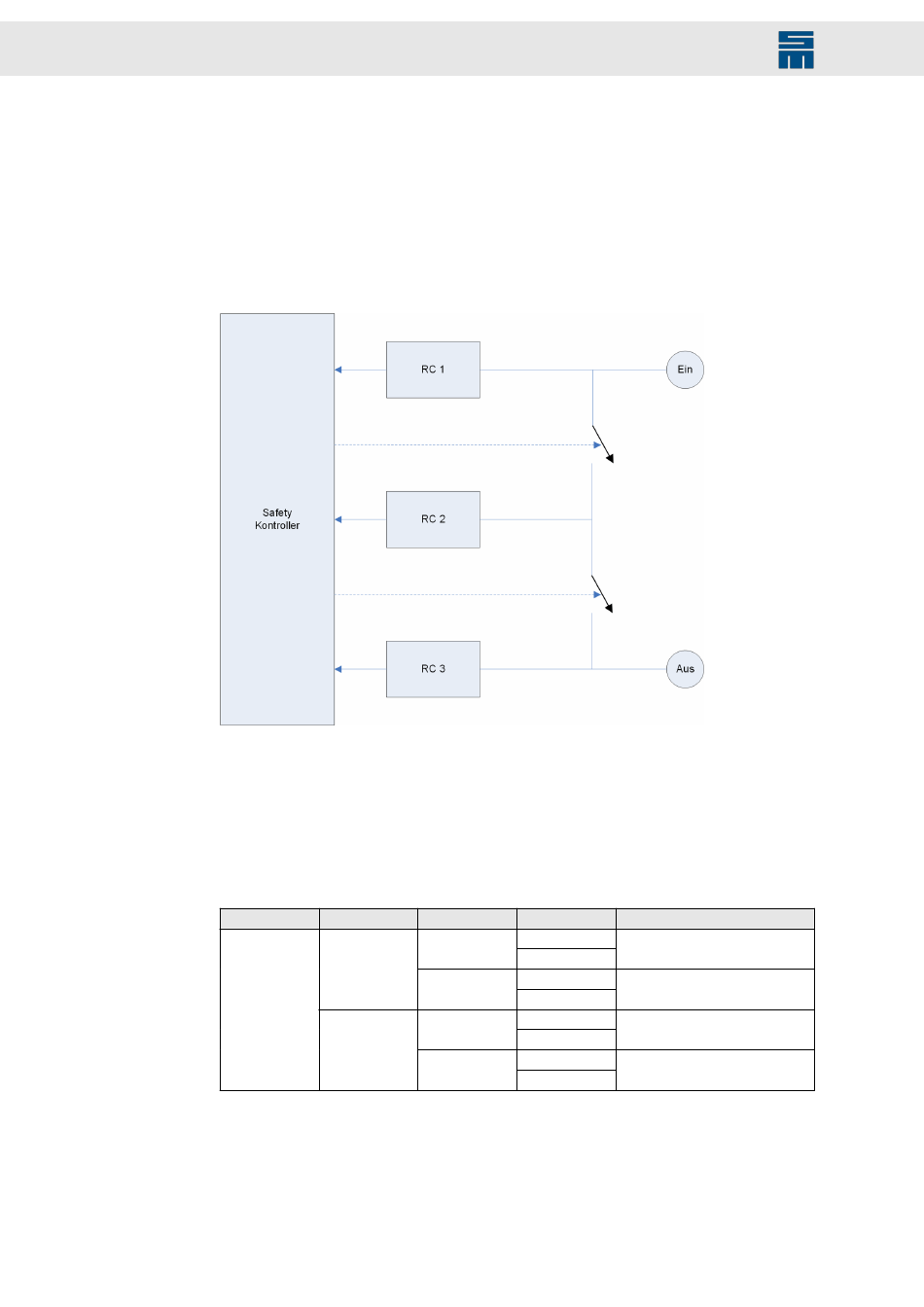

Abb. 15: Schaltungsprinzip des OSSD-Kanals
8.1.1 OSSD-Selbsttest
Alle 100 ms wird ein Selbsttest der OSSD-Relais durchgeführt. Die Relais werden nach-
einander getestet. Somit wird jedes Relais alle 1600 ms getestet.
Reihenfolge der Relaistests:
Antrieb
B
40
Funktion Kanal
1
SLOF
2
1
SFM
2
Drive Controller SD2 - Sicherheitsfunktionen SFM/SLOF (03624xx)
Relais Stecker / Pin
K3-1
X67 / Pin 1, 2
K4-1
K7-1
X67 / Pin 5, 6
K8-2
K1-1
X66 / Pin 1, 2
K2-2
K5-1
X66 / Pin 5, 6
K6-1
