Angaben zu den Klemmanschlüssen
▶
Leiterquerschnitt starr/flexibel: 0,2 bis 1,5 mm²
▶
Anschlussart: Federkraftanschluss (Bedienung siehe
Verwandte Themen
Übertragung der Statusmeldung, Seite 14

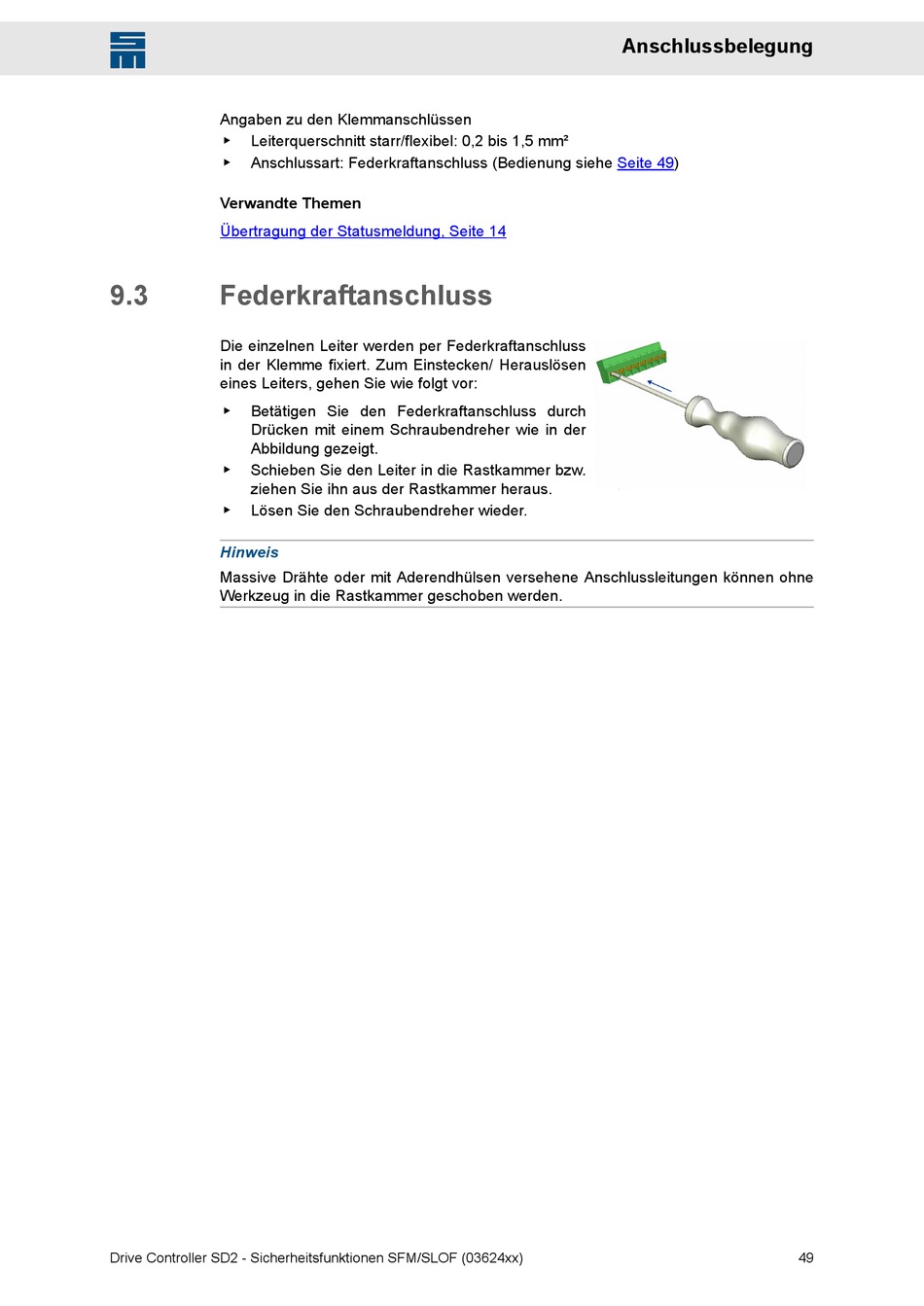

9.3 Federkraftanschluss
Die einzelnen Leiter werden per Federkraftanschluss
in der Klemme fixiert. Zum Einstecken/ Herauslösen
eines Leiters, gehen Sie wie folgt vor:
▶
Betätigen Sie den Federkraftanschluss durch
Drücken mit einem Schraubendreher wie in der
Abbildung gezeigt.
▶
Schieben Sie den Leiter in die Rastkammer bzw.
ziehen Sie ihn aus der Rastkammer heraus.
▶
Lösen Sie den Schraubendreher wieder.
Hinweis
Massive Drähte oder mit Aderendhülsen versehene Anschlussleitungen können ohne
Werkzeug in die Rastkammer geschoben werden.
Drive Controller SD2 - Sicherheitsfunktionen SFM/SLOF (03624xx)
Anschlussbelegung
Seite 49)
