Sicher begrenztes Drehfeld (SLOF)
Hierzu sendet die SPS ein 2-kanaliges HIGH-aktives OSSD-Signal an die Eingänge des
Antriebs. Die Signale werden im Antrieb über elektronische Relais an die Ausgänge ge-
leitet. Die Ausgänge des Antriebs sind wiederum mit der SPS verbunden und können
dort ausgewertet werden.
Während der Frequenzbegrenzung sind die Relais des Signalschaltkreises geschlos-
sen (Status FREQUENCY_IN_LIMITS). Wird der gültige Frequenzbereich verlassen
oder es tritt ein Fehler im Signalschaltkreis auf, wird das Relais geöffnet und somit das
Ausgangssignal deaktiviert (Status FREQUENCY_OUT_OF_LIMITS), d. h. die SPS
kann ihr eigenes OSSD-Signal nicht zurücklesen.
Zusätzlich werden vom Antrieb Überwachungsimpulse in das OSSD-Signal eingefügt,
die von der SPS ausgefiltert werden müssen. Diese dienen der Überprüfung der Hard-
ware-Komponenten. Ein Fehlverhalten führt zum sofortigen Öffnen des Schaltkreises.
Die Signale müssen getaktete OSSD-Signale sein. Statische Signale sind nicht sicher.

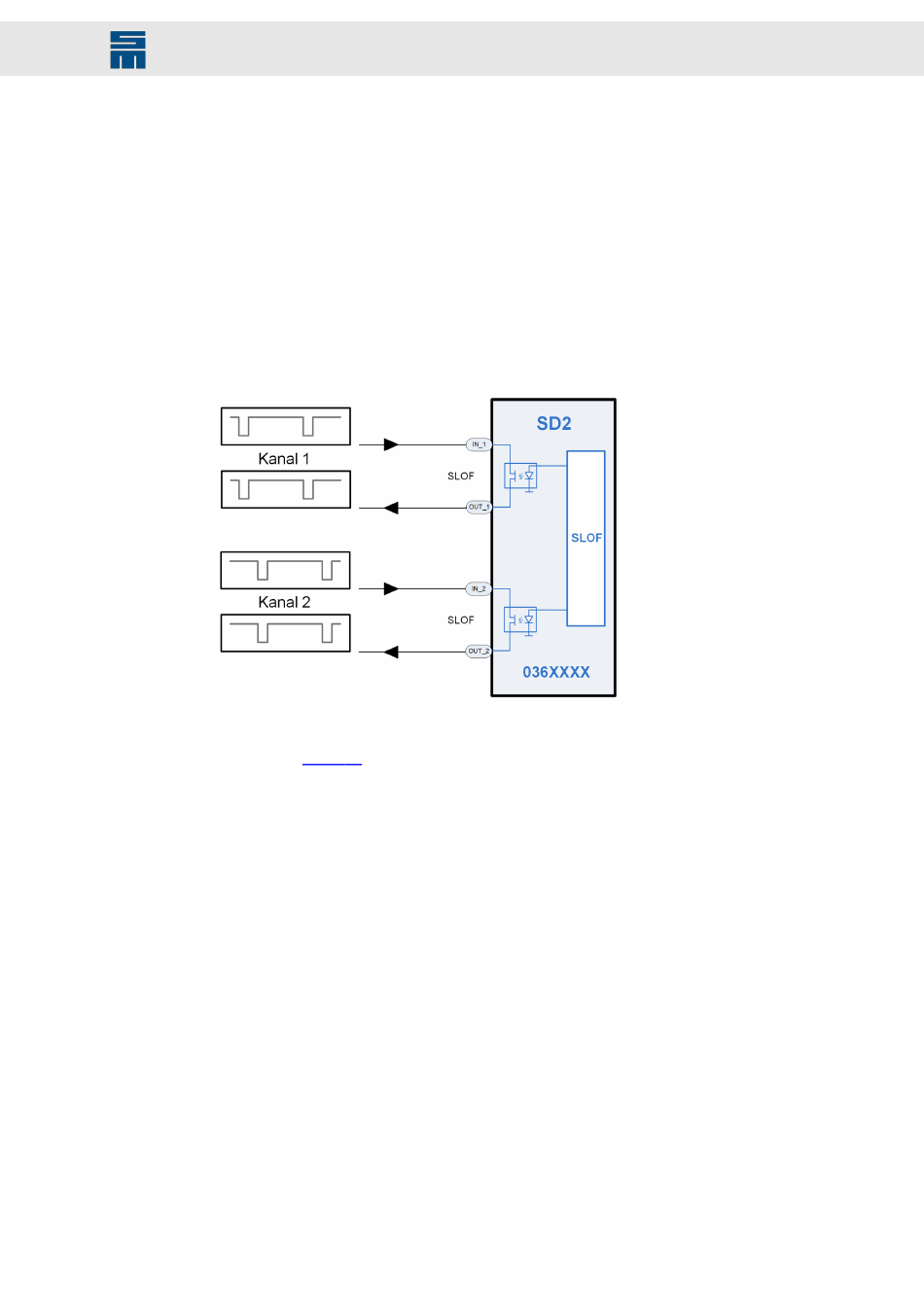

Abb. 7: Statusübertragung über OSSD-Signal
Wenn mehrere Antriebe ausgewertet werden sollen, kann eine Signalkette gebildet wer-
den (siehe Seite 16). Maximal 16 Antriebe (bzw. 8 Doppelantriebe) dürfen in einer
Signalkette verdrahtet werden.
