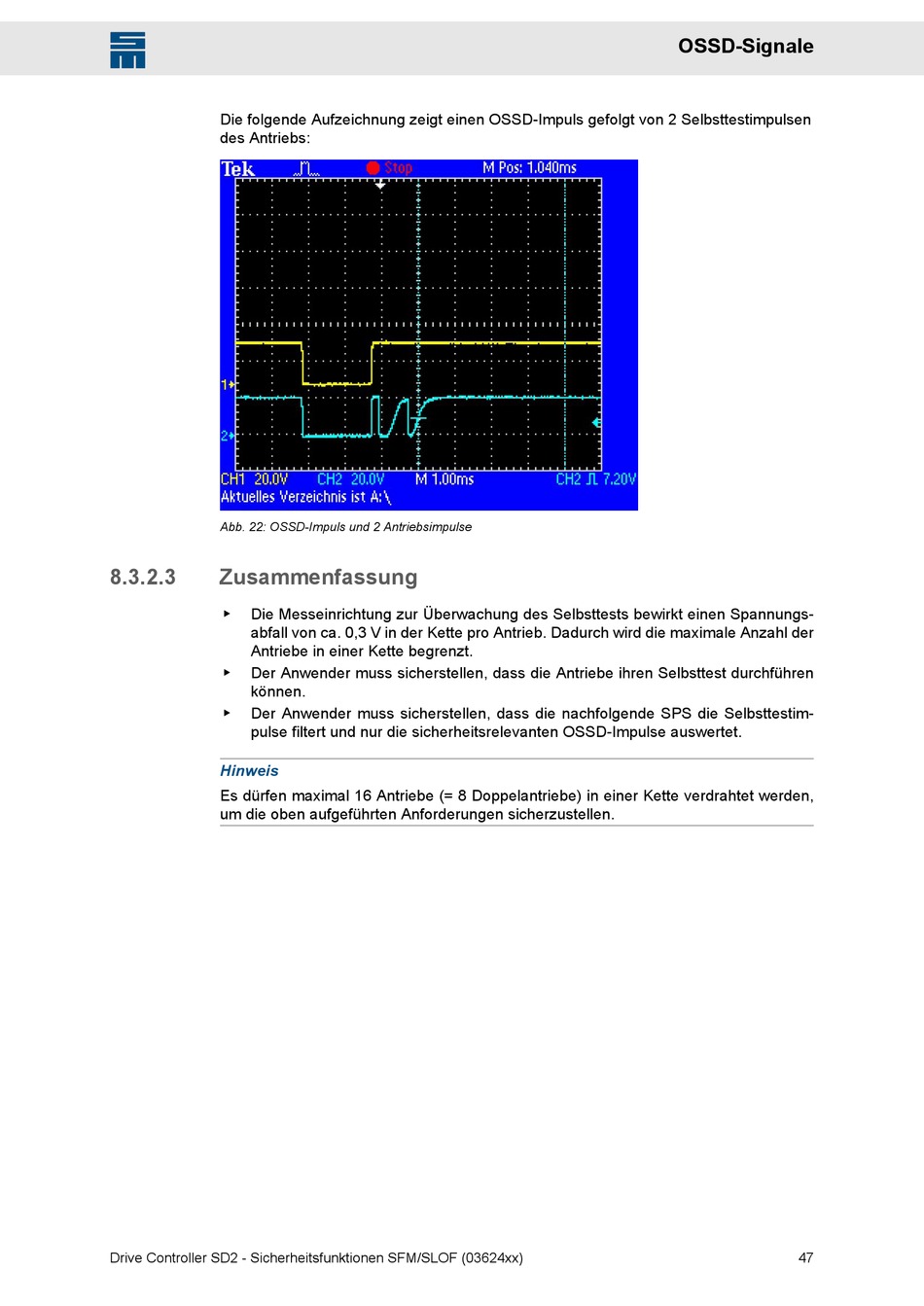

Die folgende Aufzeichnung zeigt einen OSSD-Impuls gefolgt von 2 Selbsttestimpulsen
des Antriebs:
Abb. 22: OSSD-Impuls und 2 Antriebsimpulse
8.3.2.3 Zusammenfassung
▶
Die Messeinrichtung zur Überwachung des Selbsttests bewirkt einen Spannungs-
abfall von ca. 0,3 V in der Kette pro Antrieb. Dadurch wird die maximale Anzahl der
Antriebe in einer Kette begrenzt.
▶
Der Anwender muss sicherstellen, dass die Antriebe ihren Selbsttest durchführen
können.
▶
Der Anwender muss sicherstellen, dass die nachfolgende SPS die Selbsttestim-
pulse filtert und nur die sicherheitsrelevanten OSSD-Impulse auswertet.
Hinweis
Es dürfen maximal 16 Antriebe (= 8 Doppelantriebe) in einer Kette verdrahtet werden,
um die oben aufgeführten Anforderungen sicherzustellen.
