Sicher begrenztes Drehfeld (SLOF)
4.1 Funktionsbeschreibung
Die SLOF-Funktion ermittelt die aktuelle Drehfeldfrequenz und vergleicht sie mit
dem parametrierten Grenzwert (siehe
Seite 17). Liegt die Drehfeldfrequenz unterhalb des Grenzwerts, generiert der An-
trieb den Status FREQUENCY_IN_LIMITS (Frequenz nicht zu hoch). Sobald der Grenz-
wert überschritten wird, wird kein weiteres Drehmoment und somit keine weitere Be-
schleunigung erzeugt. Dies entspricht dem Status FREQUENCY_OUT_OF_LIMITS
(Frequenz zu hoch). Der Antrieb generiert die entsprechende Fehlermeldung E46-8
(Frequenzüberschreitung).
Das folgende Diagramm zeigt die zeitlichen Abläufe der SLOF-Funktion:

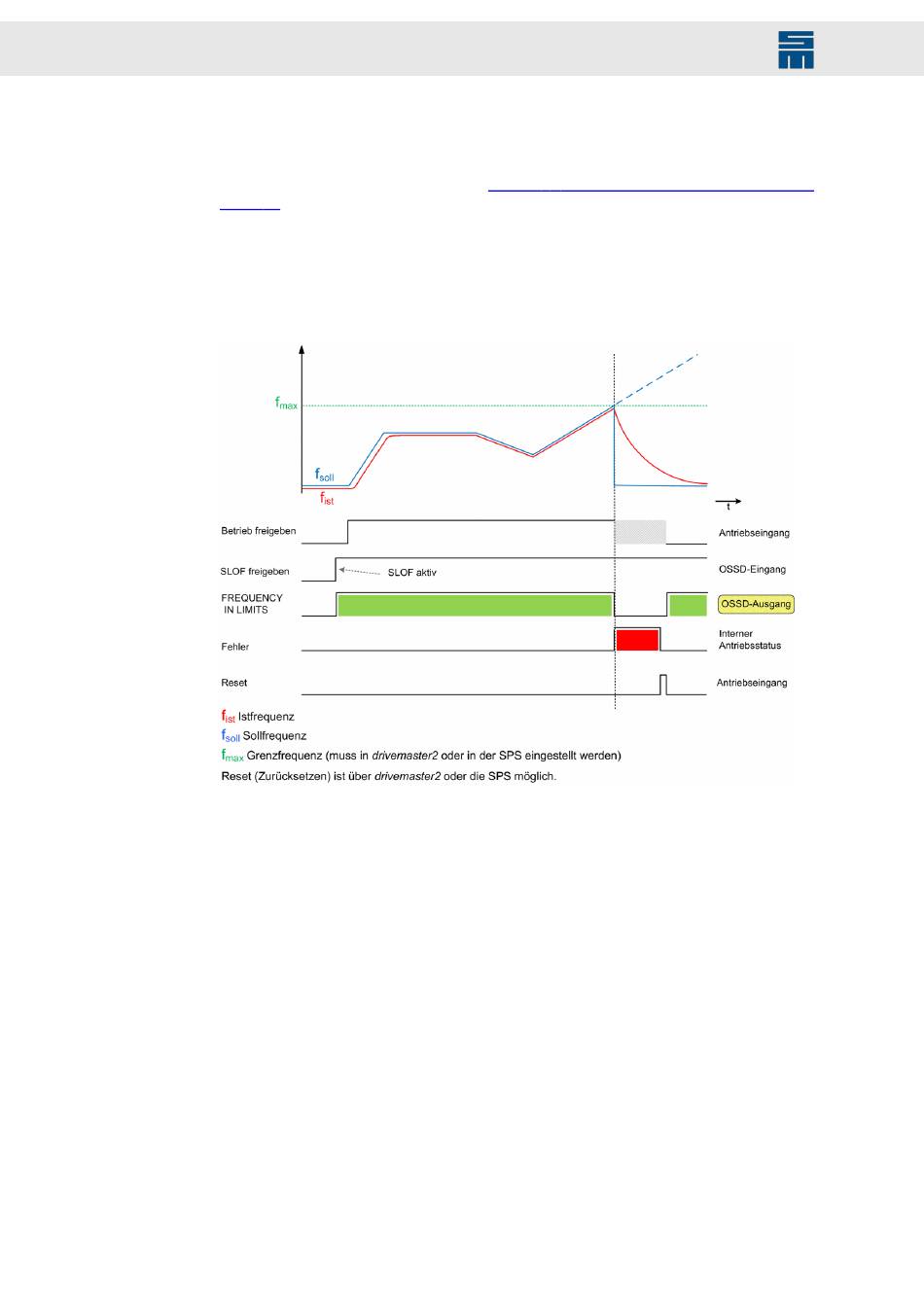

Abb. 5: Zeitdiagramm der SLOF-Funktion
12
Kapitel 5 „Parametrierung der Grenzfrequenz",
