SIEB & MEYER SD2 Funktionsbeschreibung Seite 48

Anschlussbelegung
9 Anschlussbelegung

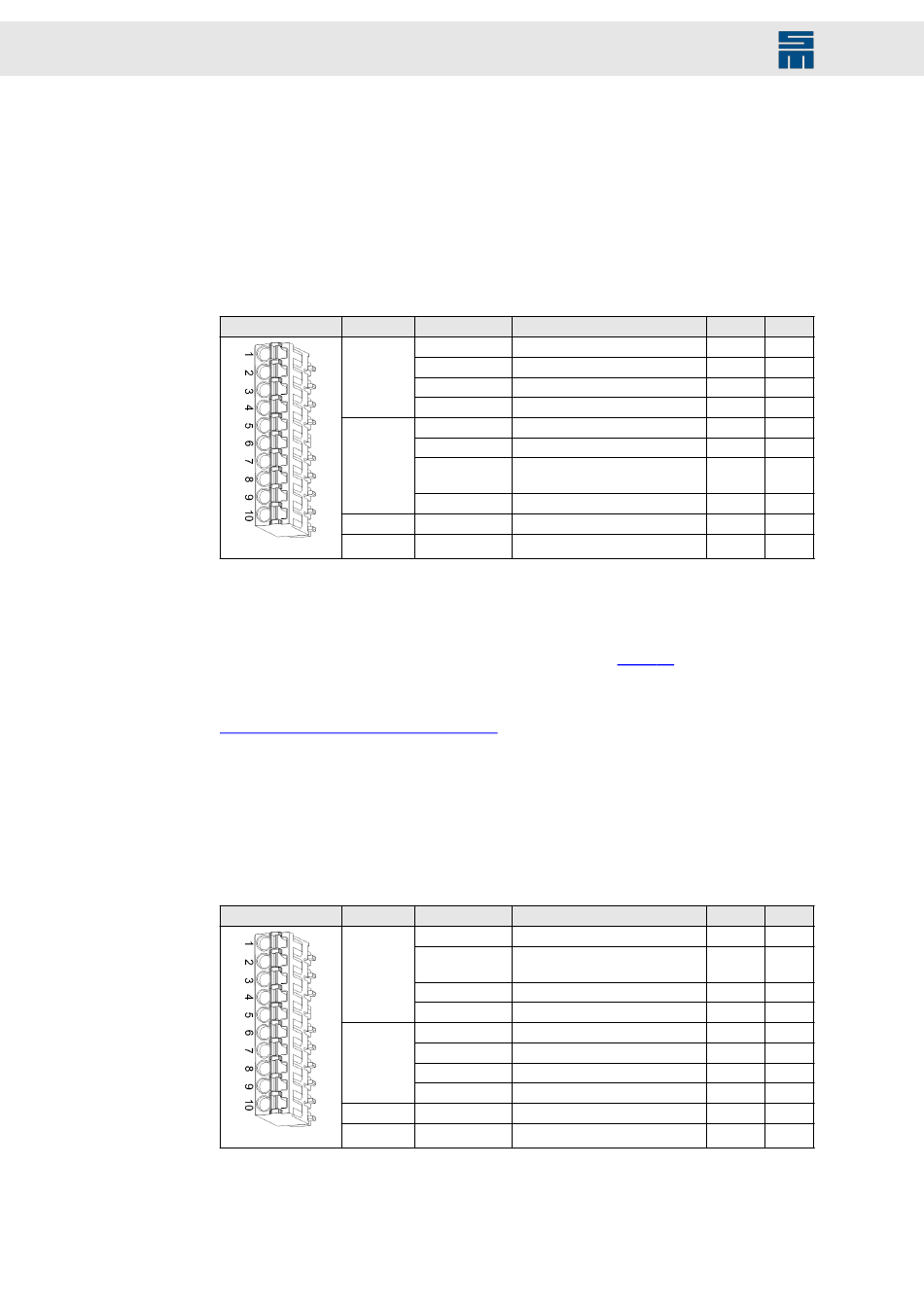

9.1 X66 – Sicherer Stillstandsmonitor (SFM)
Anschluss der Sicherheitsfunktion SFM über ein 2-kanaliges OSSD-Signal
10-poliger Mini-Combicon Stecker, passend für Gegenstecker FMC 1,5/ 10-ST-3,5
(Phoenix)
Gegenstecker X66 Funktion
(1)
Das OSSD-Testsignal dient zu Test- und Prüfzwecken. Es ist kein zertifizierter, sicherheitsrelevanter
OSSD-Ausgang.
Angaben zu den Klemmanschlüssen
▶
Leiterquerschnitt starr/flexibel: 0,2 bis 1,5 mm²
▶
Anschlussart: Federkraftanschluss (Bedienung siehe
Verwandte Themen
Übertragung der Statusmeldung, Seite 9
9.2 X67 – Sicher begrenztes Drehfeld (SLOF)
Anschluss der Sicherheitsfunktion SLOF über ein 2-kanaliges OSSD-Signal
10-poliger Mini-Combicon Stecker, passend für Gegenstecker FMC 1,5/ 10-ST-3,5
(Phoenix)
Gegenstecker X67 Funktion
(1)
Das OSSD-Testsignal dient zu Test- und Prüfzwecken. Es ist kein zertifizierter, sicherheitsrelevanter
OSSD-Ausgang.
48
Name Bedeutung
Antrieb A SFM_IN_1 OSSD-Eingangssignal (1. Kanal)
SFM_OUT_1 OSSD-Ausgangssignal (1. Kanal)
SFM_IN_2 OSSD-Eingangssignal (2. Kanal)
SFM_OUT_2 OSSD-Ausgangssignal (2. Kanal)
Antrieb B SFM_IN_1 OSSD-Eingangssignal (1. Kanal)
SFM_OUT_1 OSSD-Ausgangssignal (1. Kanal)
SFM_IN_2 OSSD-Eingangssignal (2. Kanal)
SFM_OUT_2 OSSD-Ausgangssignal (2. Kanal)
Masse GND Bezugsmasse
Quelle OSSD1
OSSD-Testsignal 1
Name Bedeutung
Antrieb A SLOF_IN_1 OSSD-Eingangssignal (1. Kanal)
SLOF_OUT_1 OSSD-Ausgangssignal (1. Kanal)
SLOF_IN_2 OSSD-Eingangssignal (2. Kanal)
SLOF_OUT_2 OSSD-Ausgangssignal (2. Kanal)
Antrieb B SLOF_IN_1 OSSD-Eingangssignal (1. Kanal)
SLOF_OUT_1 OSSD-Ausgangssignal (1. Kanal)
SLOF_IN_2 OSSD-Eingangssignal (2. Kanal)
SLOF_OUT_2 OSSD-Ausgangssignal (2. Kanal)
Masse GND Bezugsmasse
Quelle OSSD2
OSSD-Testsignal 2
Drive Controller SD2 - Sicherheitsfunktionen SFM/SLOF (03624xx)
Pin E/A
3 E
4 A
7 E
8 A
1 E
2 A
5 (co- E
diert)
6 A
9 E/A
10 A
(1)
Seite 49)
Pin E/A
3 E
4 (co- A
diert)
7 E
8 A
1 E
2 A
5 E
6 A
9 E/A
10 A
(1)
