OSSD-Signale

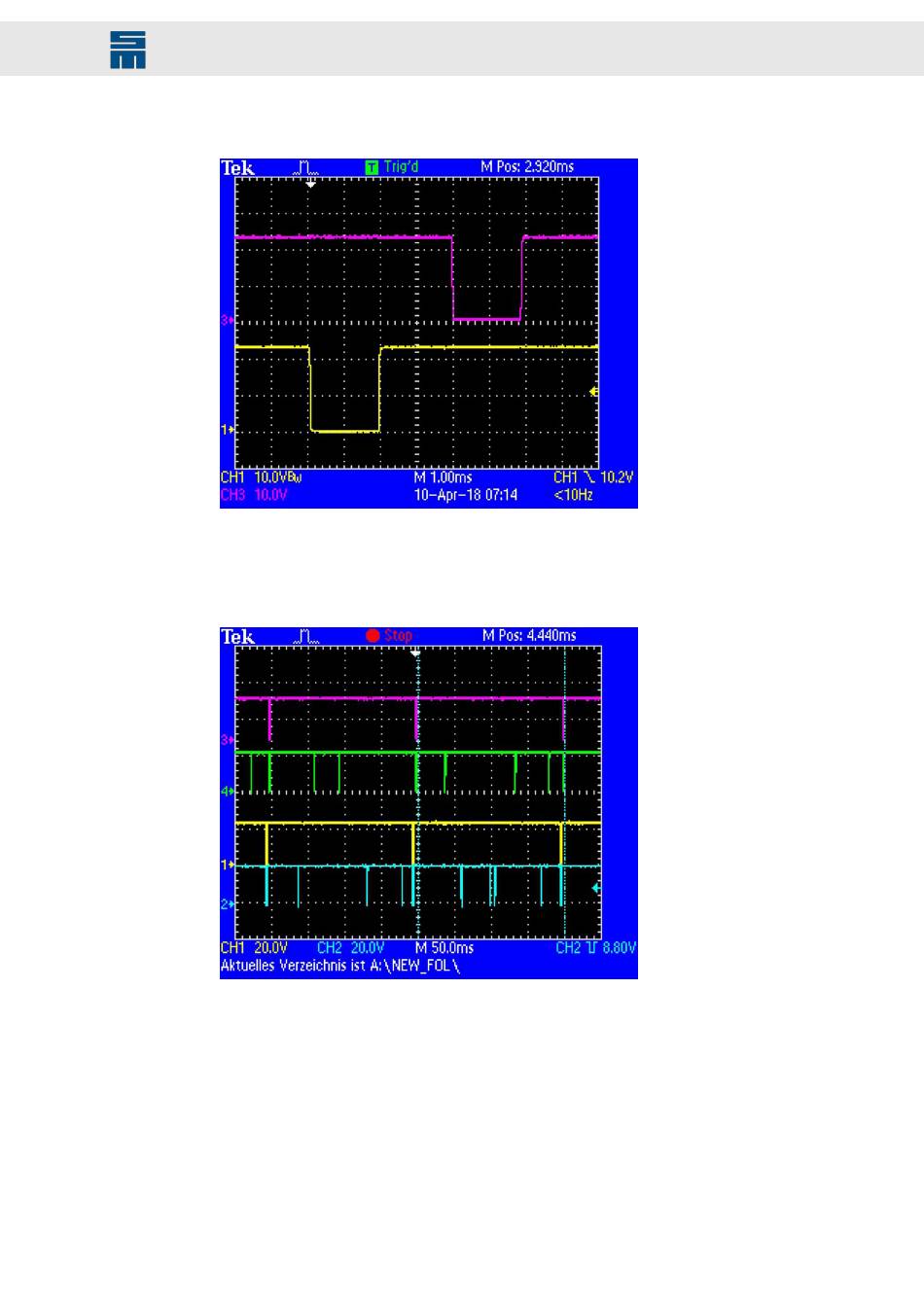

Die folgende Aufzeichnung zeigt den Versatz zwischen den Testsignalen OSSD1 und
OSSD2:
Abb. 18: Versetzte OSSD-Testsignale
Die folgende Aufzeichnung zeigt die eingehenden OSSD-Signale, die bis zum Ende
der Signalkette durchgereicht werden (OSSD1: gelb / blau und OSSD2: pink / grün).
Die dazwischenliegenden Testimpulse werden asynchron von den einzelnen Antrie-
ben durch Schalten der Relais erzeugt (blau und grün):
Abb. 19: Signalkette OSSD1 und OSSD2
