Sicher begrenztes Drehfeld (SLOF)
4.4.2 Statusmeldung über Feldbus
Das folgende Beispiel zeigt den Anschluss der SLOF-Funktion über ein 2-kanaliges
OSSD-Signal und über Feldbus (blau):

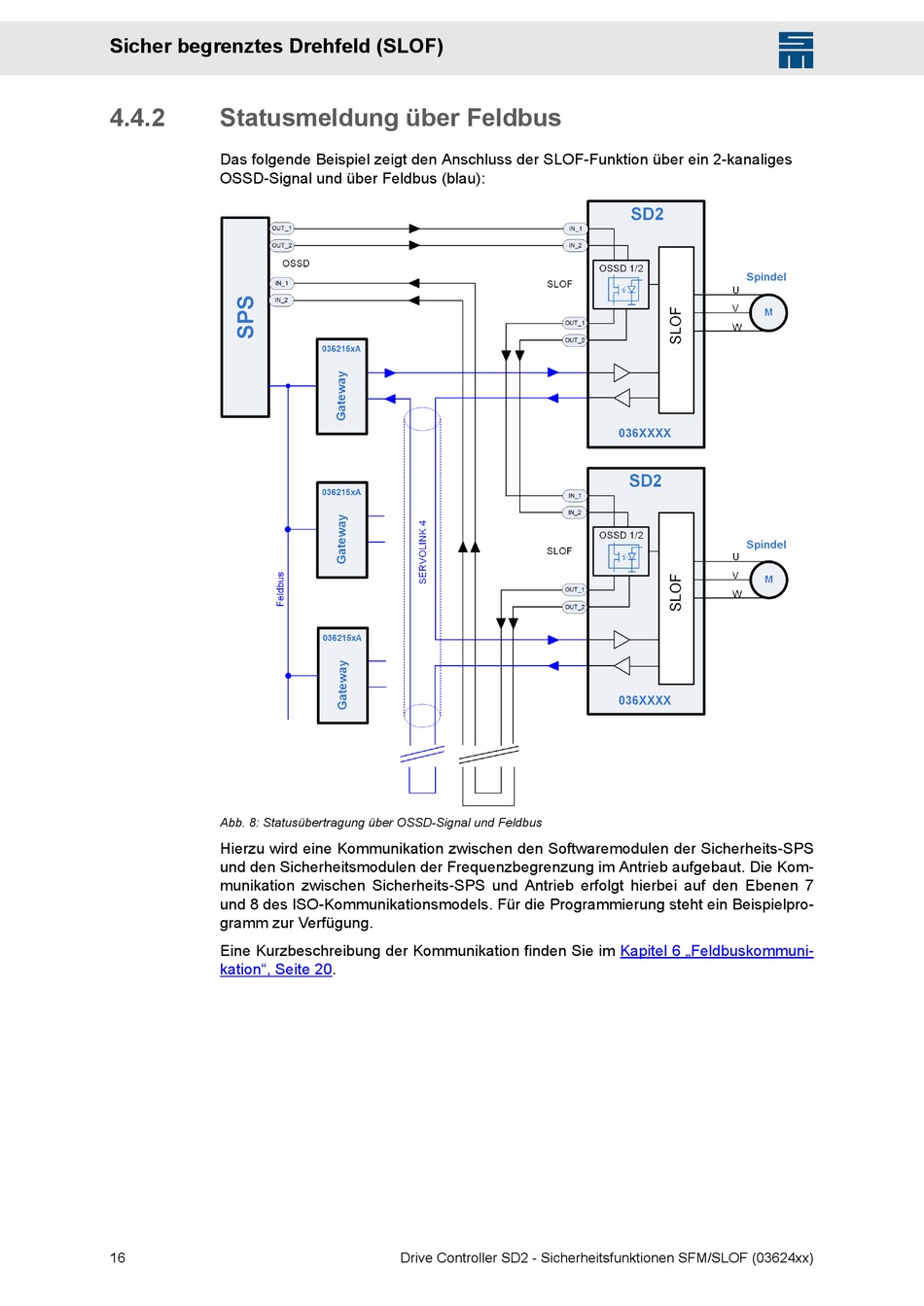

Abb. 8: Statusübertragung über OSSD-Signal und Feldbus
Hierzu wird eine Kommunikation zwischen den Softwaremodulen der Sicherheits-SPS
und den Sicherheitsmodulen der Frequenzbegrenzung im Antrieb aufgebaut. Die Kom-
munikation zwischen Sicherheits-SPS und Antrieb erfolgt hierbei auf den Ebenen 7
und 8 des ISO-Kommunikationsmodels. Für die Programmierung steht ein Beispielpro-
gramm zur Verfügung.
Eine Kurzbeschreibung der Kommunikation finden Sie im
kation", Seite
16
20.
Drive Controller SD2 - Sicherheitsfunktionen SFM/SLOF (03624xx)
Kapitel 6 „Feldbuskommuni-
