OSSD-Signale
Hinweis
Niedrigere Eingangsspannungen können zu einer Fehlinterpretation der Relaisüberwa-
chung führen.
8.3.2 Verkettung der OSSD-Kanäle
8.3.2.1 Testaufbau
Der Testaufbau besteht aus 4 Einzelantrieben und 4 Doppelantrieben vom Typ SD2
mit den Sicherheitsfunktionen SFM und SLOF.

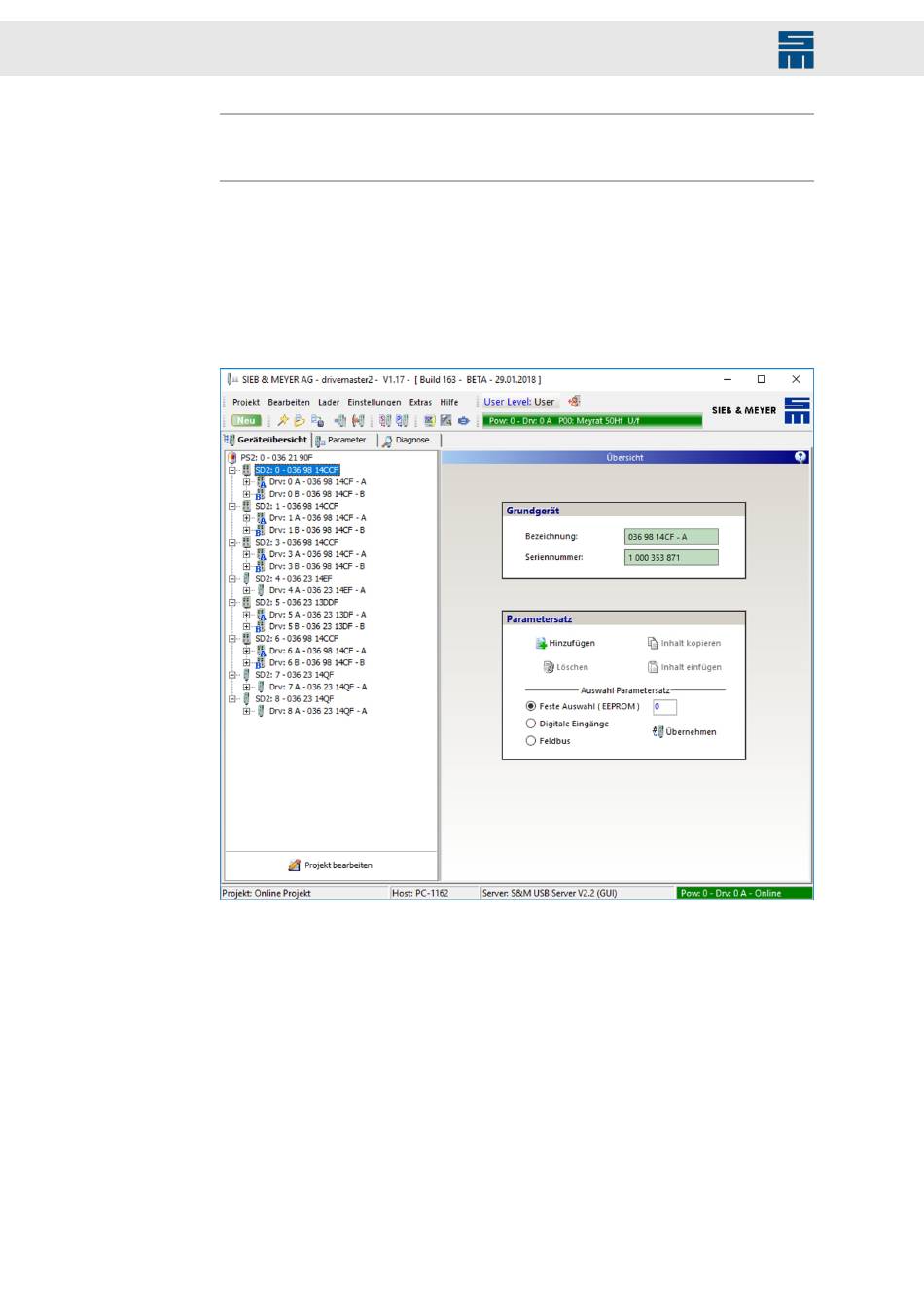

Abb. 17: Geräteübersicht des Testaufbaus in drivemaster2
8.3.2.2 Oszilloskopaufzeichnungen
Als OSSD-Signale werden die Testsignale an Stecker X66 / Pin 10 (OSSD1) und Ste-
cker X67 / Pin 10 (OSSD2) genutzt.
Eingangssignale am Oszilloskop:
▶
Eingang 1 (gelb): Testsignal OSSD1 an X66 / Pin 10
▶
Eingang 2 (blau): Signal SFM_OUT_1 am Ende der Signalkette
▶
Eingang 3 (pink): Testsignal OSSD2 an X67 / Pin 10
▶
Eingang 4 (grün): Signal SFM_OUT_2 am Ende der Signalkette
