Cleanfit CPA472D: Umbau / Cleanfit CPA472D: Retrofit
15. Schieben Sie das Memosens-Kabel durch KCl-Schutz-
rohr und KCl-Schutzhülse (siehe Abbildung 10).

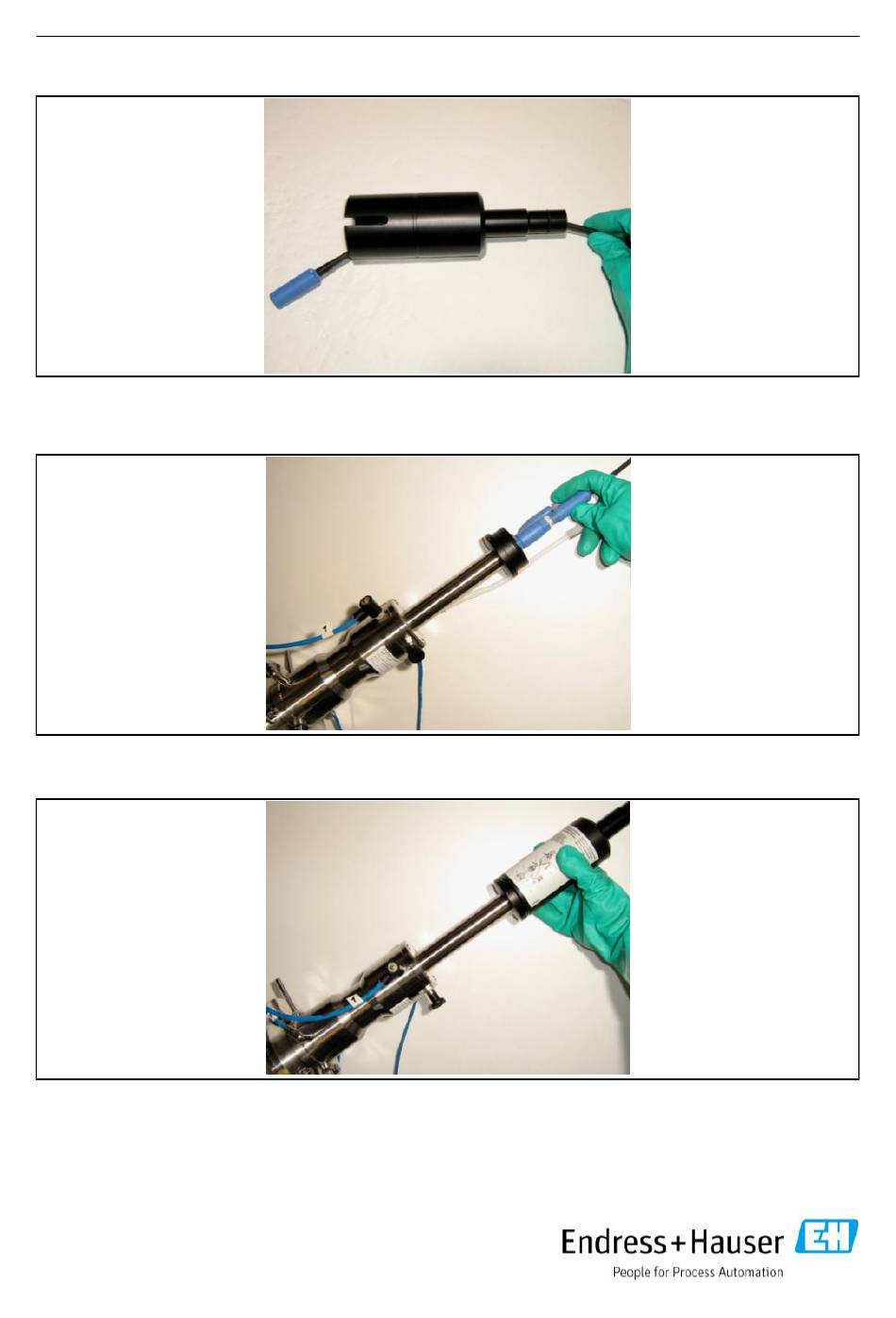

Abbildung 10
Memosens-Kabel durch KCl-Schutz-
rohr und Schutzhülse schieben
16. Bitte sichern Sie den Memosens-Stecker durch
Drehen der Verriegelung im Uhrzeigersinn an
der KCl-Elektrode/Sensor (siehe Abbildung 11).
Abbildung 11
Memosens-Stecker an der
Elektrode/Sensor sichern
17. Schieben Sie die KCl-Schutzhülse auf das KCl-Hubrohr/
Führungsrohr (siehe Abbildung 12).
Abbildung 12
Schutzhülse auf das KCl-Hubrohr/
Führungsrohr schieben
71297785 Cleanfit CPA472D: Retrofit
133
15. Push the Memosens cable through KCl protective
pipe and KCl protective sleeve (see figure 10).
16. Please secure the Memosens-plug at the
KCl electrode/sensor by turning the locking
device clockwise (see figure 11).
17. Push the KCl protective sleeve on the KCl retractable
pipe/guide pipe (see figure 12).
99
Figure 10
Push Memosens cable through KCl
protective pipe and protective sleeve
Figure 11
Secure the Memosens-plug
at the electrode/sensor
Figure 12
Push the protective sleeve on the
KCl retractable pipe/guide pipe
