Cleanfit CPA472D: Umbau / Cleanfit CPA472D: Retrofit
17. Verriegeln Sie
den Rastbolzen.
Bitte drehen Sie das Hubrohr/Führungsrohr im
Uhrzeigersinn, bis zum Anschlag, auf die Elektroden-
führung (siehe Abbildung 13).

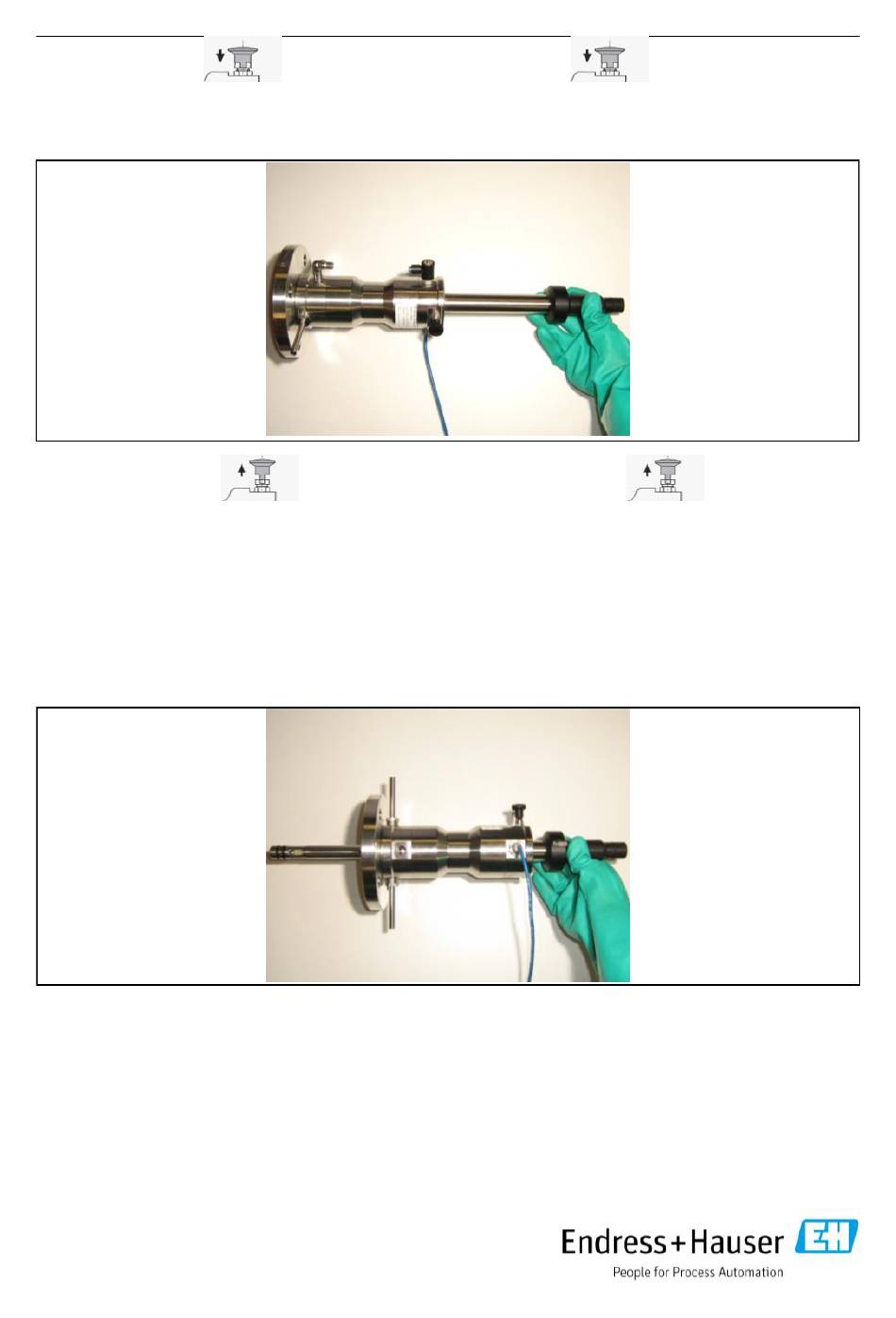

Abbildung 13
Hubrohr/Führungsrohr auf die
Elektrodenführung drehen
18. Bitte entriegeln Sie
den Rastbolzen.
19. Zum Einbau des induktiven Endschalters schieben Sie
das Hubrohr/Führungsrohr und Schutzrohr von Hand
nach links (siehe Abbildung 14), bis zum Anschlag in die
Mess-Position.
Schauen Sie zur Kontrolle in die Gewindebohrung des
Endschalters am Spülgehäuse für Flanschanschluss.
Wenn Sie am unteren Ende der Gewindebohrung den
Kolben der Elektrodenführung sehen, ist die Mess-
Position erreicht.
Abbildung 14
Hubrohr/Führungsrohr in die
Mess-Position schieben
71297785 Cleanfit CPA472D: Retrofit
133
17. Lock the
stop bolt.
Turn the retractable pipe/guide pipe
clockwise, up to the stop, on the electrode
guide (see figure 13).
18. Please unlock the
stop bolt.
19. For installation of the electric limit switch push the
retractable pipe/guide pipe and protective pipe to
the left (see figure 14), up to the stop, into the
measuring position.
Look for the control in the threaded hole of the limit
switch on the rinse chamber for flange connection.
If you see the bulb of the electrode guide at the bottom
end of the threaded hole, the measuring position is
reached.
44
Figure 13
Turn the retractable pipe/guide
pipe on the electrode guide
Figure 14
Push the retractable pipe/guide
pipe into the measuring position
