Cleanfit CPA472D: Umbau / Cleanfit CPA472D: Retrofit
4.3 Abschluss
1. Verriegeln Sie
den Rastbolzen.
Bitte drehen Sie das gebrauchte Hubrohr/Führungsrohr
im Uhrzeigersinn, bis zum Anschlag, auf die Elektroden-
führung (siehe Abbildung 1).

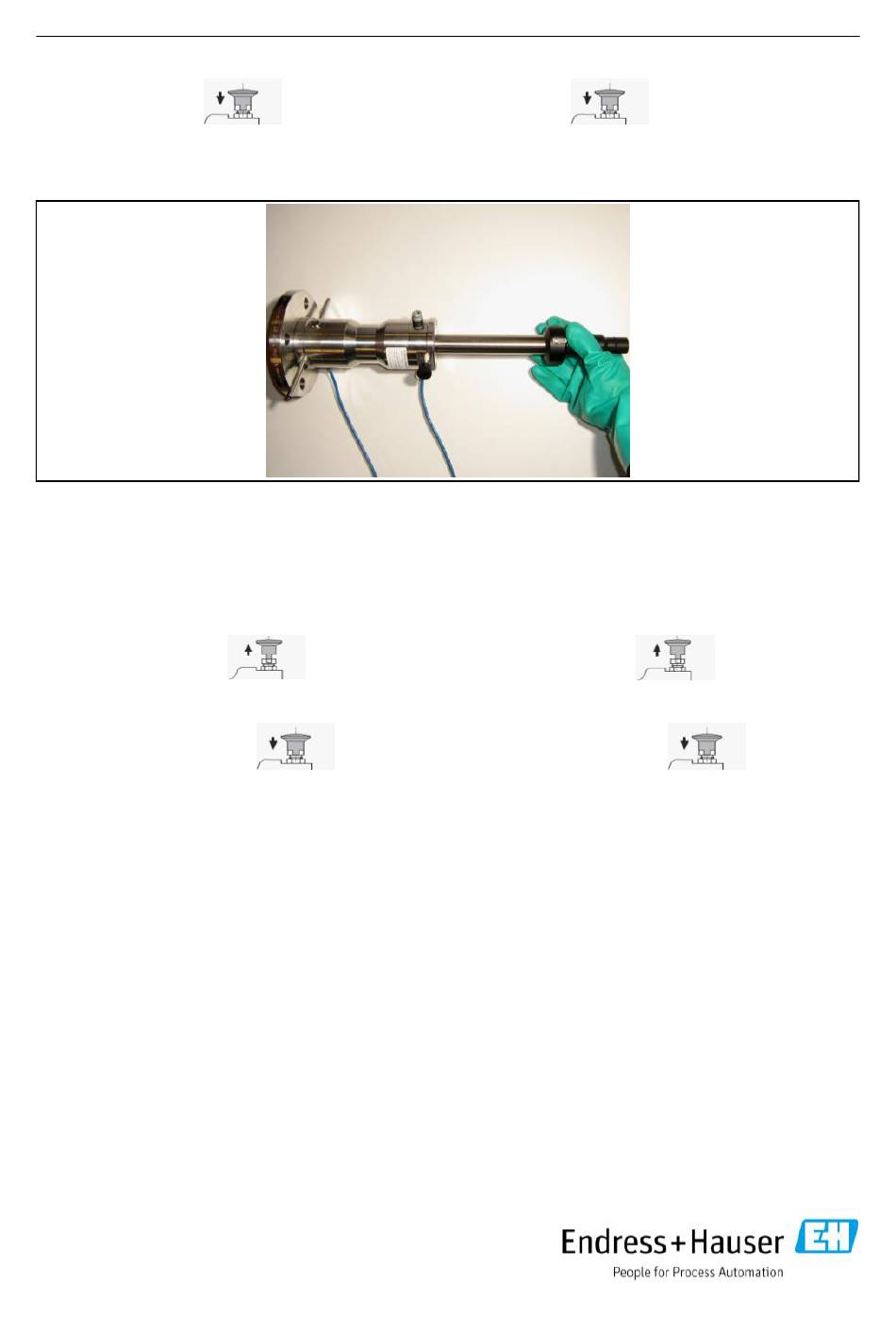

Abbildung 1
Hubrohr/Führungsrohr auf die
Elektrodenführung drehen
2. Bitte führen Sie die folgende Prüfungen an der
Armatur durch.
Falls sich eine Undichtigkeit zeigt, ist zunächst z.B.
ein weiteres Anziehen der 4 Inbusschrauben am
Spülgehäuse erforderlich.
3. A. Gängigkeitsprüfung bei Hand-Betrieb:
Bitte entriegeln Sie
den Rastbolzen.
Kontrollieren Sie die Hin– und Herbewegung durch
manuelle Betätigung des Hubrohrs/Führungsrohrs.
Verriegeln Sie danach
den Rastbolzen im
Hubrohr/Führungsrohr in der Service-Position.
4. B. Wasserdruckprüfung
Nur wenn Spülanschlüsse vorhanden sind und
mit eingebauter Elektrode/Sensor.
Bitte verschließen Sie am Spülgehäuse einen der zwei
Spülstutzen wasserdicht.
Schließen Sie über einen Wasserschlauch am anderen
Spülstutzen Wasser mit max. 6 bar Druck an.
Kontrollieren Sie die Dichtigkeit des Spülgehäuses und
der 2 Spülstutzen.
71297785 Cleanfit CPA472D: Retrofit
133
4.3 Termination
1. Lock the
stop bolt.
Turn the used retractable pipe/guide pipe
clockwise, up to the stop, on the electrode
guide (see figure 1).
2. Please perform following checks at the process
assembly
If a leakage occurs, is it e.g. firstly necessary,
to tighten further the 4 Allen screws at the
rinse chamber.
3. A. Movement check for manual operation:
Please unlock the
stop bolt.
Check the bidirectional movement by manual
activation of the retractable pipe/guide pipe.
Lock after this the stop
bolt in the retractable
pipe/guide pipe in the service position.
4. B. Water pressure check
Only if rinse connections are available and
with installed electrode/sensor.
Please block one of the two rinse nozzles at
the rinse chamber watertight.
Connect water to the other rinse nozzle with
max. 6 bar pressure, using a water hose.
Check the tightness of the rinse chamber and
the 2 rinse nozzles.
14
Figure 1
Turn the retractable pipe/guide
pipe on the electrode guide
