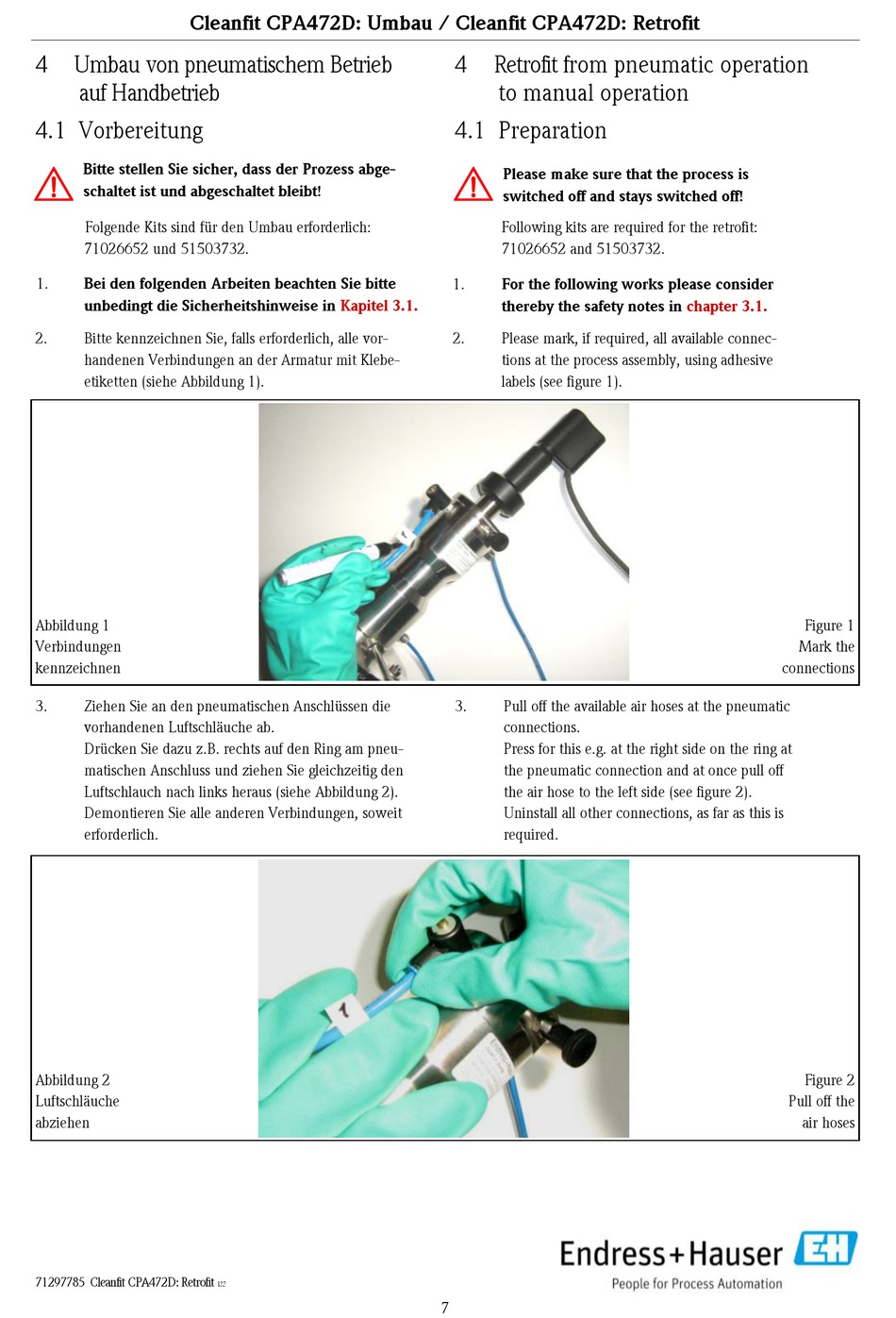

Cleanfit CPA472D: Umbau / Cleanfit CPA472D: Retrofit
4 Umbau von pneumatischem Betrieb
auf Handbetrieb
4.1 Vorbereitung
Bitte stellen Sie sicher, dass der Prozess abge-
#
schaltet ist und abgeschaltet bleibt!
Folgende Kits sind für den Umbau erforderlich:
71026652 und 51503732.
1. Bei den folgenden Arbeiten beachten Sie bitte
unbedingt die Sicherheitshinweise in
2. Bitte kennzeichnen Sie, falls erforderlich, alle vor-
handenen Verbindungen an der Armatur mit Klebe-
etiketten (siehe Abbildung 1).
Abbildung 1
Verbindungen
kennzeichnen
3. Ziehen Sie an den pneumatischen Anschlüssen die
vorhandenen Luftschläuche ab.
Drücken Sie dazu z.B. rechts auf den Ring am pneu-
matischen Anschluss und ziehen Sie gleichzeitig den
Luftschlauch nach links heraus (siehe Abbildung 2).
Demontieren Sie alle anderen Verbindungen, soweit
erforderlich.
Abbildung 2
Luftschläuche
abziehen
71297785 Cleanfit CPA472D: Retrofit
Kapitel 3.1.
133
4 Retrofit from pneumatic operation
to manual operation
4.1 Preparation
#
Please make sure that the process is
switched off and stays switched off!
Following kits are required for the retrofit:
71026652 and 51503732.
1. For the following works please consider
thereby the safety notes in
2. Please mark, if required, all available connec-
tions at the process assembly, using adhesive
labels (see figure 1).
3. Pull off the available air hoses at the pneumatic
connections.
Press for this e.g. at the right side on the ring at
the pneumatic connection and at once pull off
the air hose to the left side (see figure 2).
Uninstall all other connections, as far as this is
required.
7
chapter 3.1.
Figure 1
Mark the
connections
Figure 2
Pull off the
air hoses
