Cleanfit CPA472D: Umbau / Cleanfit CPA472D: Retrofit
10. Bitte nehmen Sie 2 neue O-Ringe aus dem gelieferten
Kit und fetten Sie diese ein.
11. Schieben Sie die 2 O-Ringe vorsichtig in die 2 Nuten auf
der Innenseite des Spülgehäuses (siehe Abbildung 7).

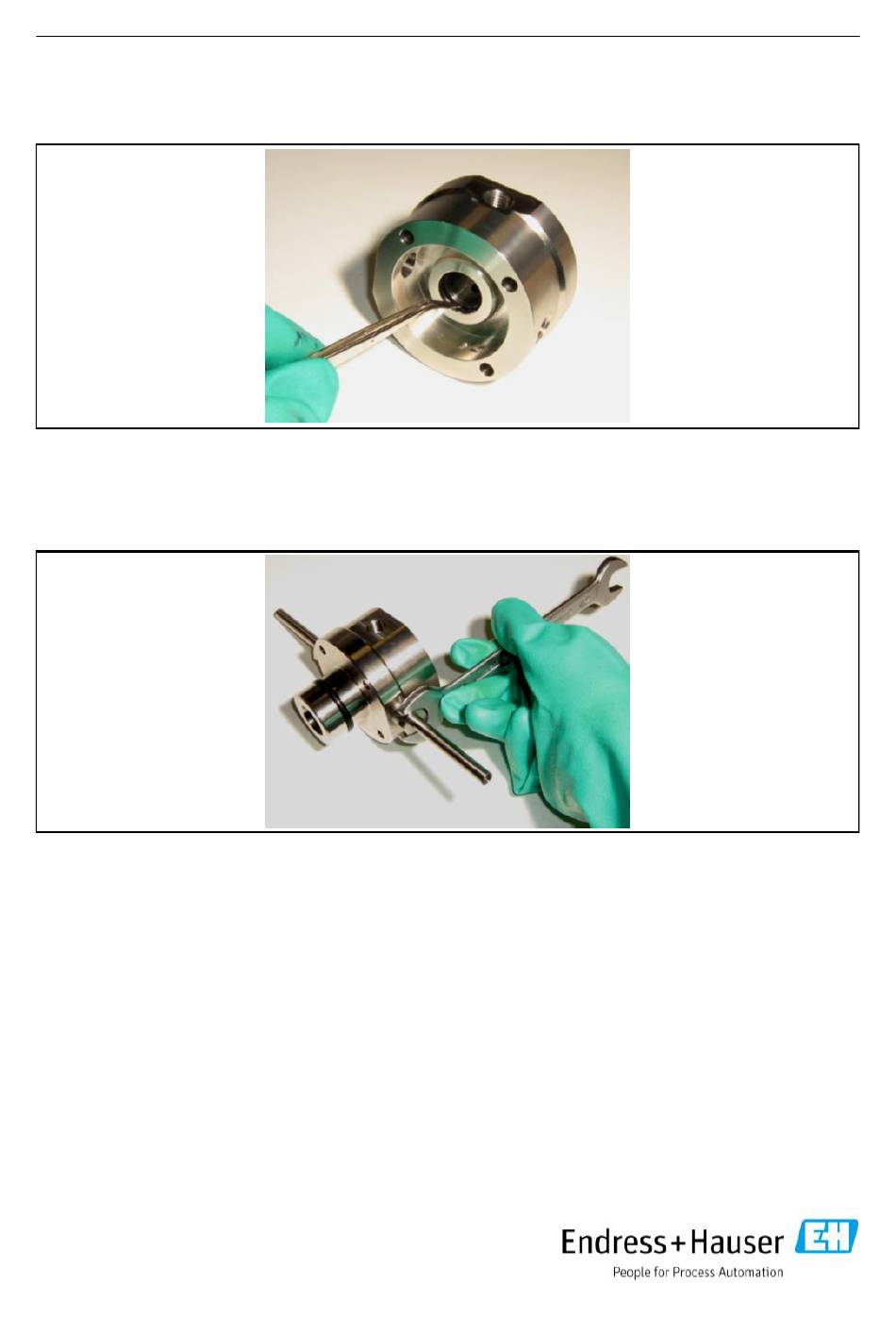

Abbildung 7
2 O-Ringe in die 2 Nuten innen
im Spülgehäuse schieben
12. Drehen Sie die 2 gebrauchten Spülstutzen
mit Gewindedichtband in die Armatur.
Ziehen Sie die 2 Spülstutzen handfest an,
durch Drehen im Uhrzeigersinn, mit einem
Flachschlüssel 17 mm (siehe Abbildung 8).
Abbildung 8
2 Spülstutzen
festschrauben
71297785 Cleanfit CPA472D: Retrofit
133
10. Please take 2 new O-rings out of the provided kit
and lubricate them.
11. Plush the 2 O-rings with care into the 2 slots on the
inside of the rinse chamber (see figure 7).
12. Turn the 2 used rinse nozzles into the
process assembly, using thread sealing tape.
Screw the 2 rinse nozzles hand-tight, by
turning them clockwise, using a 17 mm
wrench (see figure 8).
41
Figure 7
Push 2 O-rings into the 2 slots
inside the rinse chamber
Figure 8
Tighten the
2 rinse nozzles
