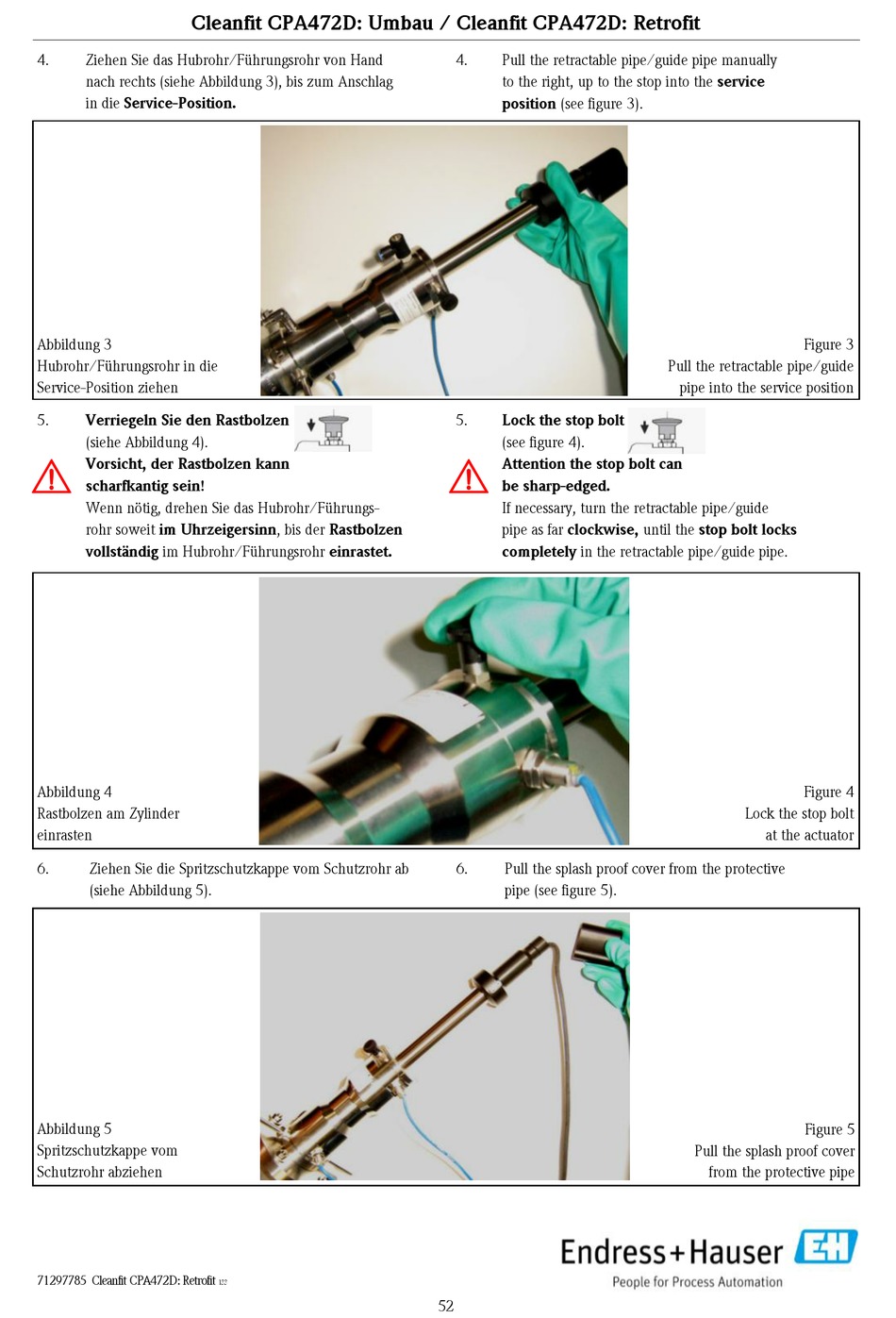

Cleanfit CPA472D: Umbau / Cleanfit CPA472D: Retrofit
4. Ziehen Sie das Hubrohr/Führungsrohr von Hand
nach rechts (siehe Abbildung 3), bis zum Anschlag
in die Service-Position.
Abbildung 3
Hubrohr/Führungsrohr in die
Service-Position ziehen
5. Verriegeln Sie den Rastbolzen
(siehe Abbildung 4).
#
Vorsicht, der Rastbolzen kann
scharfkantig sein!
Wenn nötig, drehen Sie das Hubrohr/Führungs-
rohr soweit im Uhrzeigersinn, bis der Rastbolzen
vollständig im Hubrohr/Führungsrohr einrastet.
Abbildung 4
Rastbolzen am Zylinder
einrasten
6. Ziehen Sie die Spritzschutzkappe vom Schutzrohr ab
(siehe Abbildung 5).
Abbildung 5
Spritzschutzkappe vom
Schutzrohr abziehen
71297785 Cleanfit CPA472D: Retrofit
133
4. Pull the retractable pipe/guide pipe manually
to the right, up to the stop into the service
position (see figure 3).
5. Lock the stop bolt
(see figure 4).
#
Attention the stop bolt can
be sharp-edged.
If necessary, turn the retractable pipe/guide
pipe as far clockwise, until the stop bolt locks
completely in the retractable pipe/guide pipe.
6. Pull the splash proof cover from the protective
pipe (see figure 5).
52
Figure 3
Pull the retractable pipe/guide
pipe into the service position
Figure 4
Lock the stop bolt
at the actuator
Figure 5
Pull the splash proof cover
from the protective pipe
