Cleanfit CPA472D: Umbau / Cleanfit CPA472D: Retrofit
12. Bitte drehen Sie die KCl-Elektrode/Sensor zuerst hand-
fest im Uhrzeigersinn in die Elektrodenführung (siehe
Abbildung 7). Elektroden-/Sensorlänge beachten.
Danach eine 1/4 Umdrehung im Uhrzeigersinn, mit
einem Flachschlüssel 19 mm.

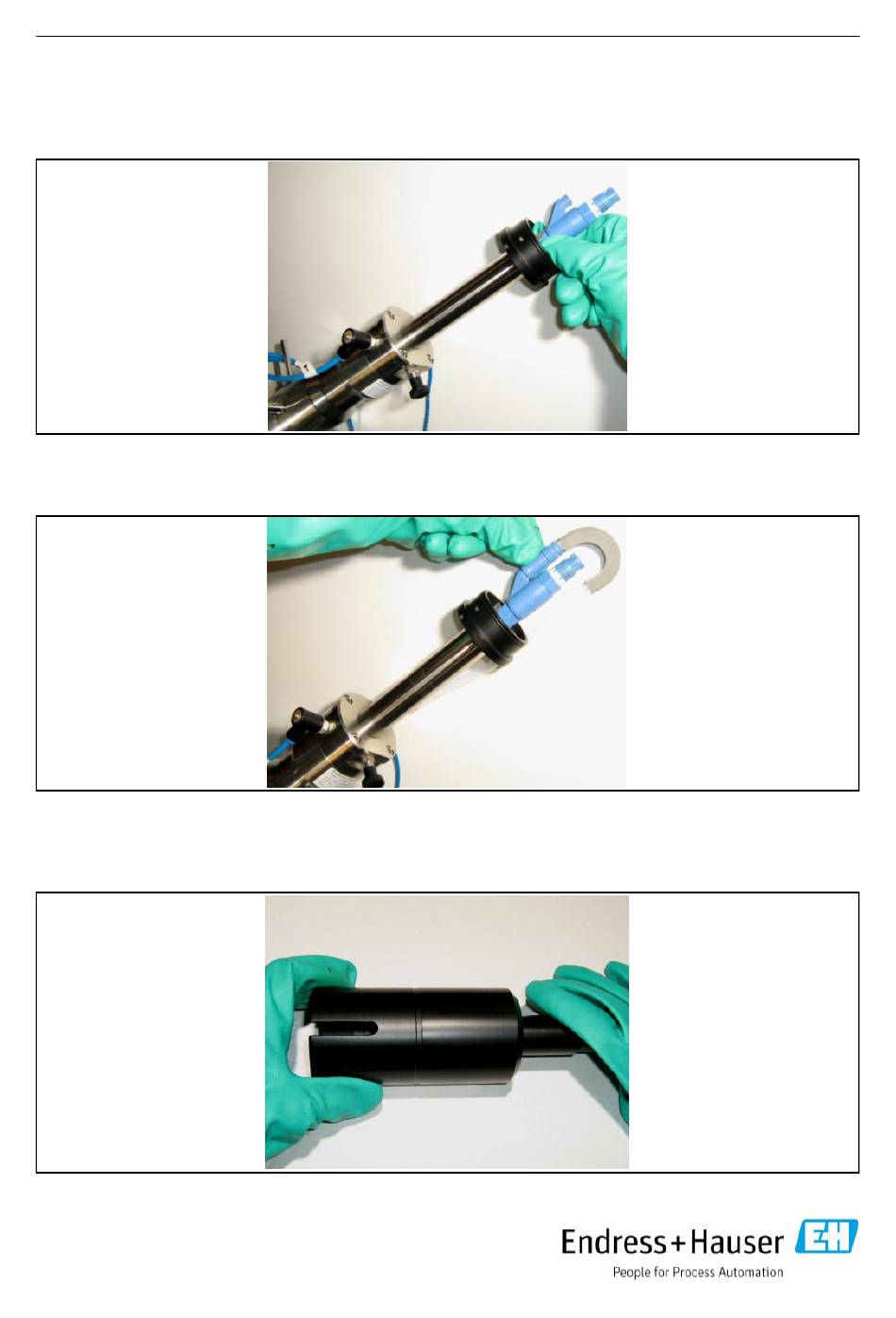

Abbildung 7
KCl-Elektrode/Sensor in die
Elektrodenführung drehen
13. Bitte drehen Sie den KCl-Schlauch mit der Schlauch-
stütze im Uhrzeigersinnin die KCl-Elektrode/Sensor
(siehe Abbildung 8).
Abbildung 8
KCl-Schlauch in die KCl-
Elektrode/Sensor drehen
14. Nehmen Sie das neue KCl-Schutzohr und die
neue KCl-Schutzhülse aus dem gelieferten Kit.
Schrauben Sie das Schutzrohr in die Schutzhülse
(siehe Abbildung 9).
Abbildung 9
KCl-Schutzrohr in die
KCl-Schutzhülse schrauben
71297785 Cleanfit CPA472D: Retrofit
133
12. Please turn the KCl electrode/sensor firstly
hand-tight clockwise into the electrode guide
(see figure 7). Note electrode/sensor length.
After this a 1/4 turn clockwise, using a 19 mm
wrench.
13. Please turn the KCl hose with the hose
supportclockwise into the KCl electrode/
sensor (see figure 8).
14. Take the new KCl protective pipe and the
new KCl protective sleeve of the provided kit.
Screw the protective pipe into the protective
sleeve (see figure 9).
98
Figure 7
Turn the KCl electrode/sensor
into the electrode guide
Figure 8
Turn the KCl hose into the
KCl electrode/sensor
Figure 9
Screw the KCl protective pipe
into the KCl protective sleeve
