8.3 Abschluss
1. Bitte führen Sie die folgende Dichtigkeitsprüfung
an der Armatur durch.
Falls sich eine Undichtigkeit zeigt, ist zunächst z.B.
ein weiteres Anziehen der 4 Inbusschrauben am
Spülgehäuse erforderlich.
2. A. Druckluftprüfung
Bitte entriegeln Sie
den Rastbolzen.
Bitte schließen Sie Druckluft, max. 6 bar, mit
einem Luftschlauch wechselweise an den 2 pneu-
matischen Anschlüssen des Zylinders an.
Kontrollieren Sie die Hin– und Herbewegung des
Hubrohrs/Führungsrohrs und die Dichtigkeit des
Zylinders.
Verriegeln Sie danach
den Rastbolzen
im Hubrohr/Führungsrohr in der Service-Position.
3. B. Wasserdruckprüfung
Wenn Spülanschlüsse vorhanden:
Bitte verschließen Sie am Spülgehäuse einen der zwei
Spülstutzen wasserdicht.
Schließen Sie über einen Wasserschlauch am anderen
Spülstutzen Wasser mit max. 6 bar Druck an.
Kontrollieren Sie die Dichtigkeit des Spülgehäuses und
der 2 Spülstutzen.
4. Schrauben Sie die Armatur an die Prozessbefestigung,
durch Drehen der Muttern am Flansch mit einem
Flachschlüssel im Uhrzeigersinn (siehe Abbildung 1).

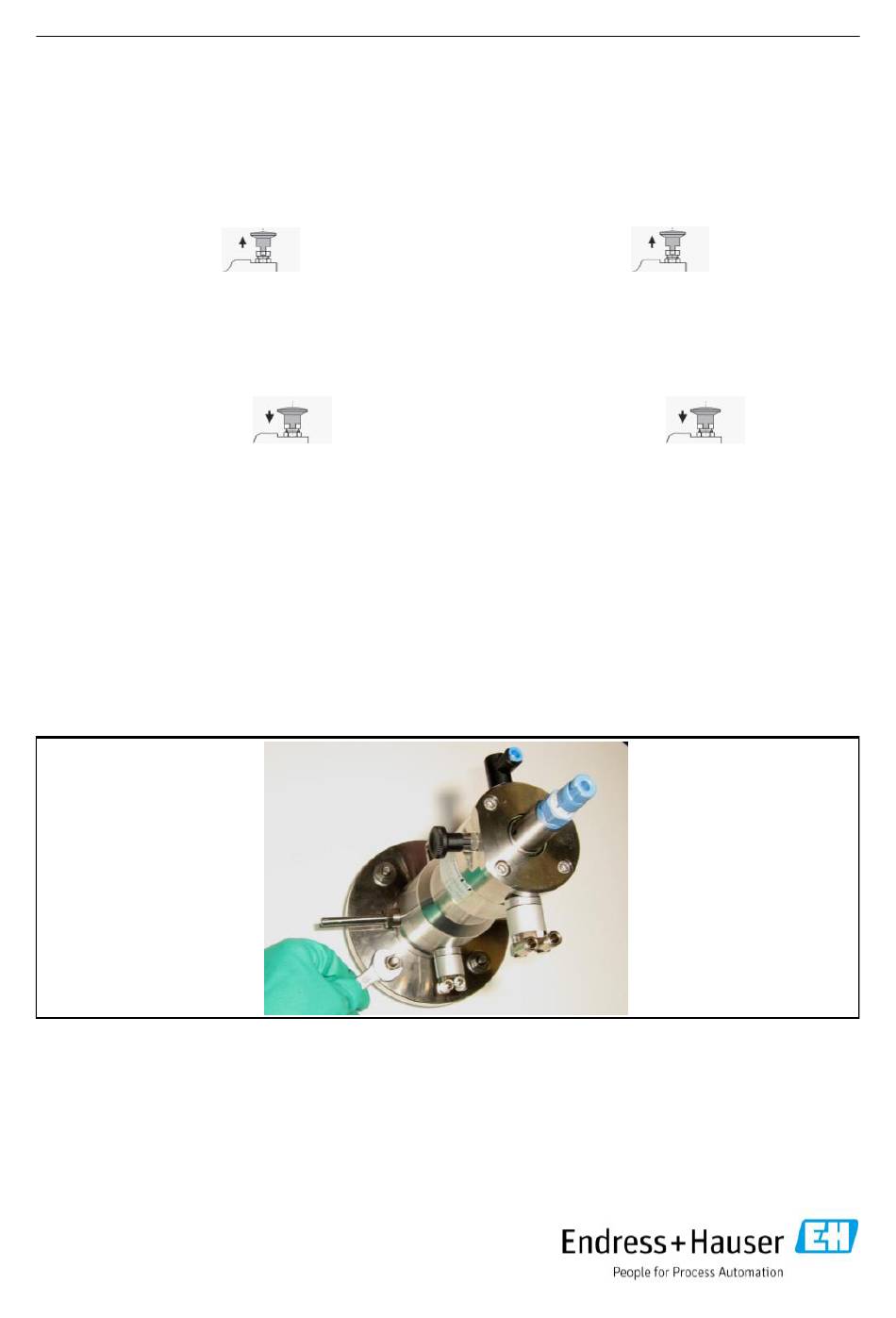

Abbildung 1
Armatur an der Prozess-
befestigung anschrauben
71297785 Cleanfit CPA472D: Retrofit
133
8.3 Termination
1. Please perform still the tightness check at
the process assembly as follows.
If a leakage occurs, is it e.g. firstly necessary,
to tighten further the 4 Allen screws at the
rinse chamber.
2. A. Compressed air check
Please unlock the
stop bolt.
Please connect compressed air, max. 6 bar,
alternating to the 2 pneumatic connections of
the actuator, using an air hose.
Check the bidirectinal movement of the retract-
able pipe/guide pipe and the tight-ness of the
actuator.
Lock after this the stop
bolt in the retractable
pipe/guide pipe in the service position.
3. B. Water pressure check
If rinse connections are available:
Please block one of the two rinse nozzles at
the rinse chamber watertight.
Connect water to the other rinse nozzle with
max. 6 bar pressure, using a water hose.
Check the tightness of the rinse chamber and
the 2 rinse nozzles.
4. Screw the process assembly to the process fitting,
by turning the nuts at the flange clockwise, using
a wrench (see figure 1).
73
Figure 1
Screw the process assembly
to the process fitting
