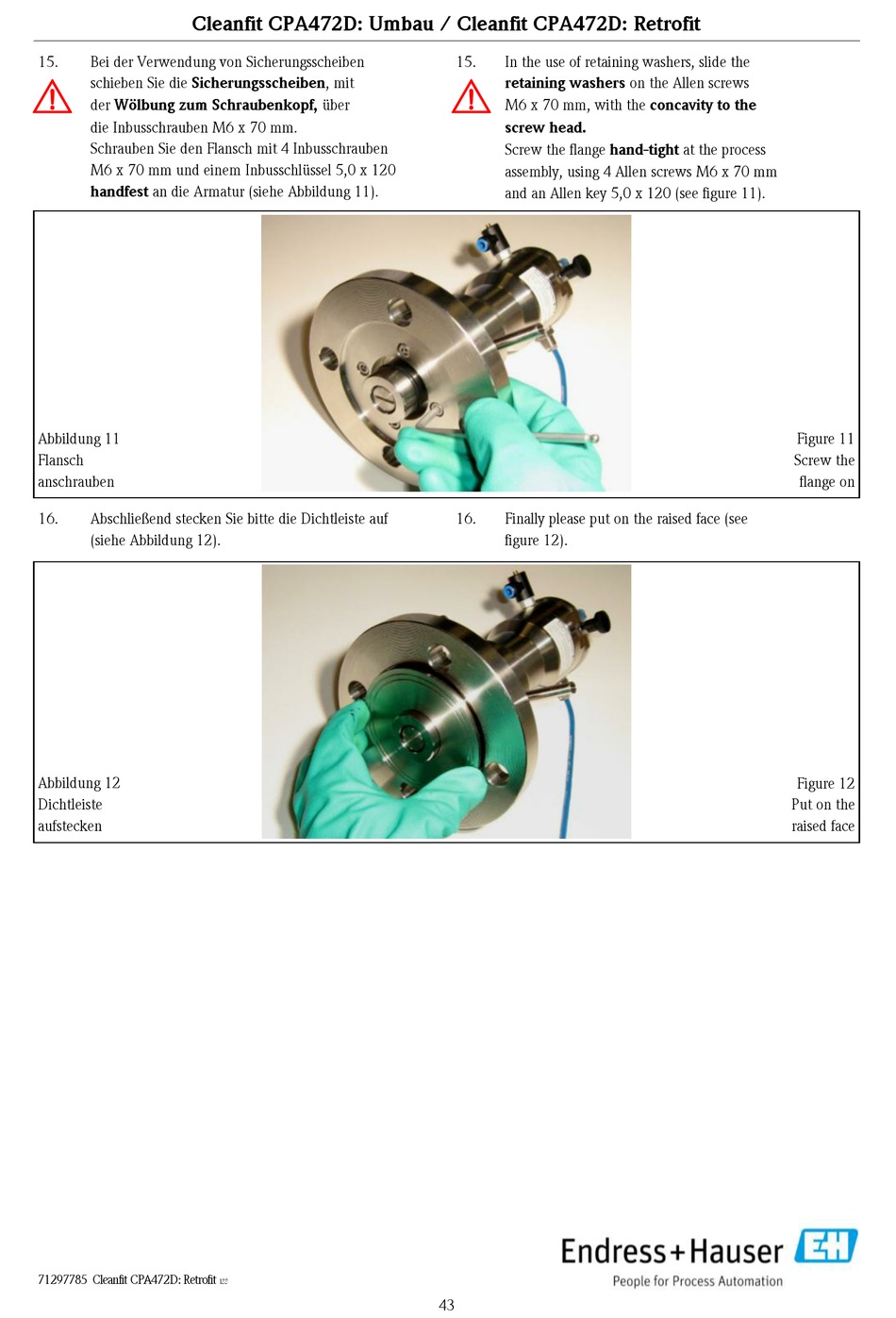

Cleanfit CPA472D: Umbau / Cleanfit CPA472D: Retrofit
15. Bei der Verwendung von Sicherungsscheiben
#
schieben Sie die Sicherungsscheiben, mit
der Wölbung zum Schraubenkopf, über
die Inbusschrauben M6 x 70 mm.
Schrauben Sie den Flansch mit 4 Inbusschrauben
M6 x 70 mm und einem Inbusschlüssel 5,0 x 120
handfest an die Armatur (siehe Abbildung 11).
Abbildung 11
Flansch
anschrauben
16. Abschließend stecken Sie bitte die Dichtleiste auf
(siehe Abbildung 12).
Abbildung 12
Dichtleiste
aufstecken
71297785 Cleanfit CPA472D: Retrofit
133
15. In the use of retaining washers, slide the
#
retaining washers on the Allen screws
M6 x 70 mm, with the concavity to the
screw head.
Screw the flange hand-tight at the process
assembly, using 4 Allen screws M6 x 70 mm
and an Allen key 5,0 x 120 (see figure 11).
16. Finally please put on the raised face (see
figure 12).
43
Figure 11
Screw the
flange on
Figure 12
Put on the
raised face
