Cleanfit CPA472D: Umbau / Cleanfit CPA472D: Retrofit
4. Ziehen Sie die Spritzschutzkappe vom KCl-Schutzrohr
ab (siehe Abbildung 3).

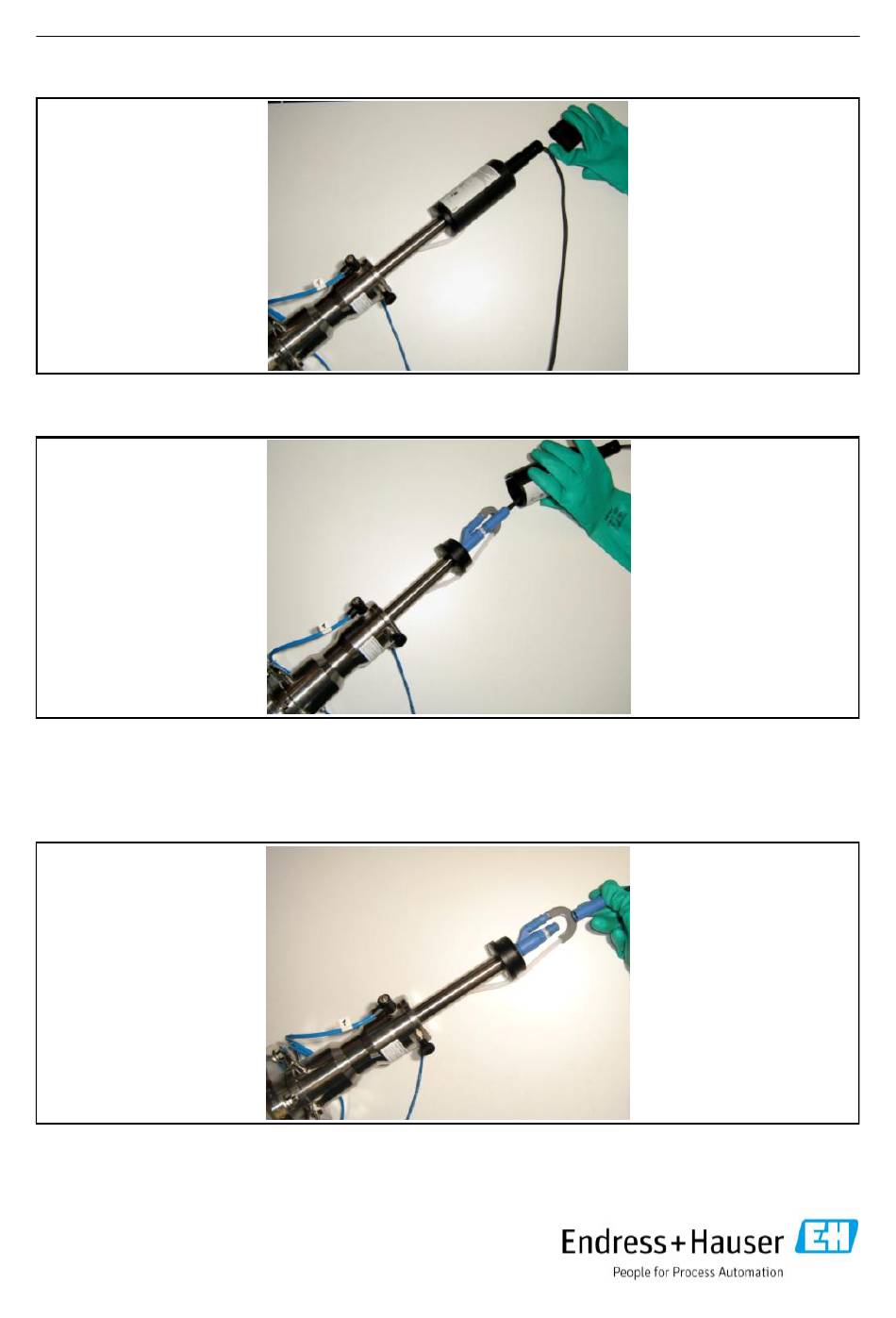

Abbildung 3
Spritzschutzkappe vom
KCl-Schutzrohr abziehen
5. Ziehen Sie die KCl-Schutzhülse vom KCl-Hubrohr/
Führungsrohr (siehe Abbildung 4).
Abbildung 4
KCl-Schutzhülse vom KCl-Hubrohr/
Führungsrohr zieben
6. Lösen Sie den Memosens-Stecker, durch Drehen
der Entriegelung gegen den Uhrzeigersinn von der
KCl-Elektrode/Sensor (siehe Abbildung 5).
Ziehen Sie das Memosens-Kabel aus dem KCl-
Hubrohr/Führungsrohr.
Abbildung 5
Memosens-Stecker von der
KCl-Elektrode/Sensor drehen
71297785 Cleanfit CPA472D: Retrofit
133
4. Pull the splash proof cover from the KCl protective
pipe (see figure 3).
5. Pull the KCl protective sleeve from the KCl retractable
pipe/guide pipe (see figure 4).
6. Loosen the Memosens-plug from the KCl
electrode/sensor, by turning the unlocking
device counter-clockwise (see figure 5).
Pull the Memosens cable out of the KCl
retractable pipe/guide pipe.
103
Figure 3
Pull the splash proof cover
from the KCl protective pipe
Figure 4
Pull the KCl protective sleeve from
KCl retractable pipe/guide pipe
Figure 5
Turn the Memosens-plug from
the KCl electrode/sensor
