Cleanfit CPA472D: Umbau / Cleanfit CPA472D: Retrofit

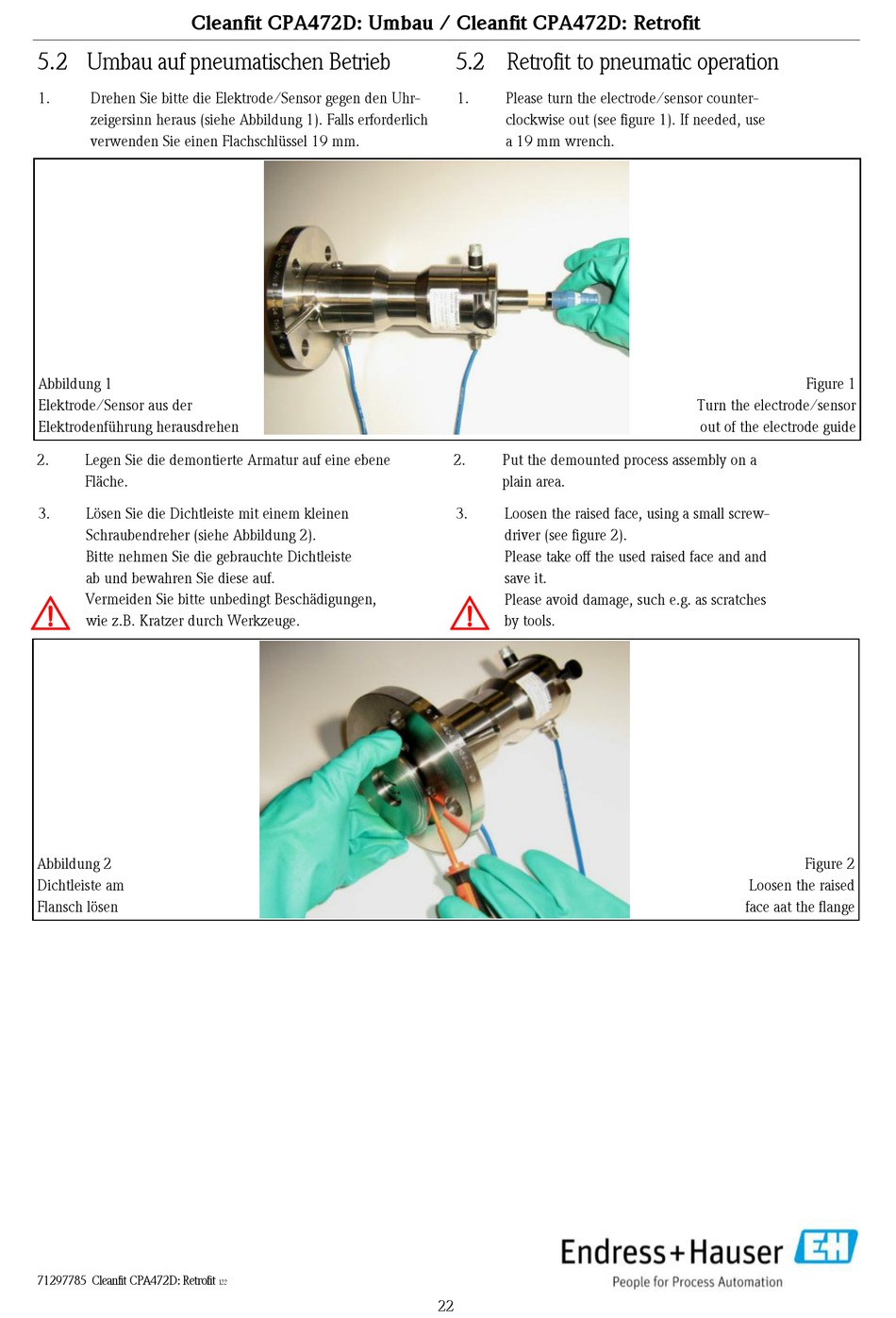

5.2 Umbau auf pneumatischen Betrieb
1. Drehen Sie bitte die Elektrode/Sensor gegen den Uhr-
zeigersinn heraus (siehe Abbildung 1). Falls erforderlich
verwenden Sie einen Flachschlüssel 19 mm.
Abbildung 1
Elektrode/Sensor aus der
Elektrodenführung herausdrehen
2. Legen Sie die demontierte Armatur auf eine ebene
Fläche.
3. Lösen Sie die Dichtleiste mit einem kleinen
Schraubendreher (siehe Abbildung 2).
Bitte nehmen Sie die gebrauchte Dichtleiste
ab und bewahren Sie diese auf.
#
Vermeiden Sie bitte unbedingt Beschädigungen,
wie z.B. Kratzer durch Werkzeuge.
Abbildung 2
Dichtleiste am
Flansch lösen
71297785 Cleanfit CPA472D: Retrofit
133
5.2 Retrofit to pneumatic operation
1. Please turn the electrode/sensor counter-
clockwise out (see figure 1). If needed, use
a 19 mm wrench.
2. Put the demounted process assembly on a
plain area.
3. Loosen the raised face, using a small screw-
driver (see figure 2).
Please take off the used raised face and and
save it.
#
Please avoid damage, such e.g. as scratches
by tools.
22
Figure 1
Turn the electrode/sensor
out of the electrode guide
Figure 2
Loosen the raised
face aat the flange
