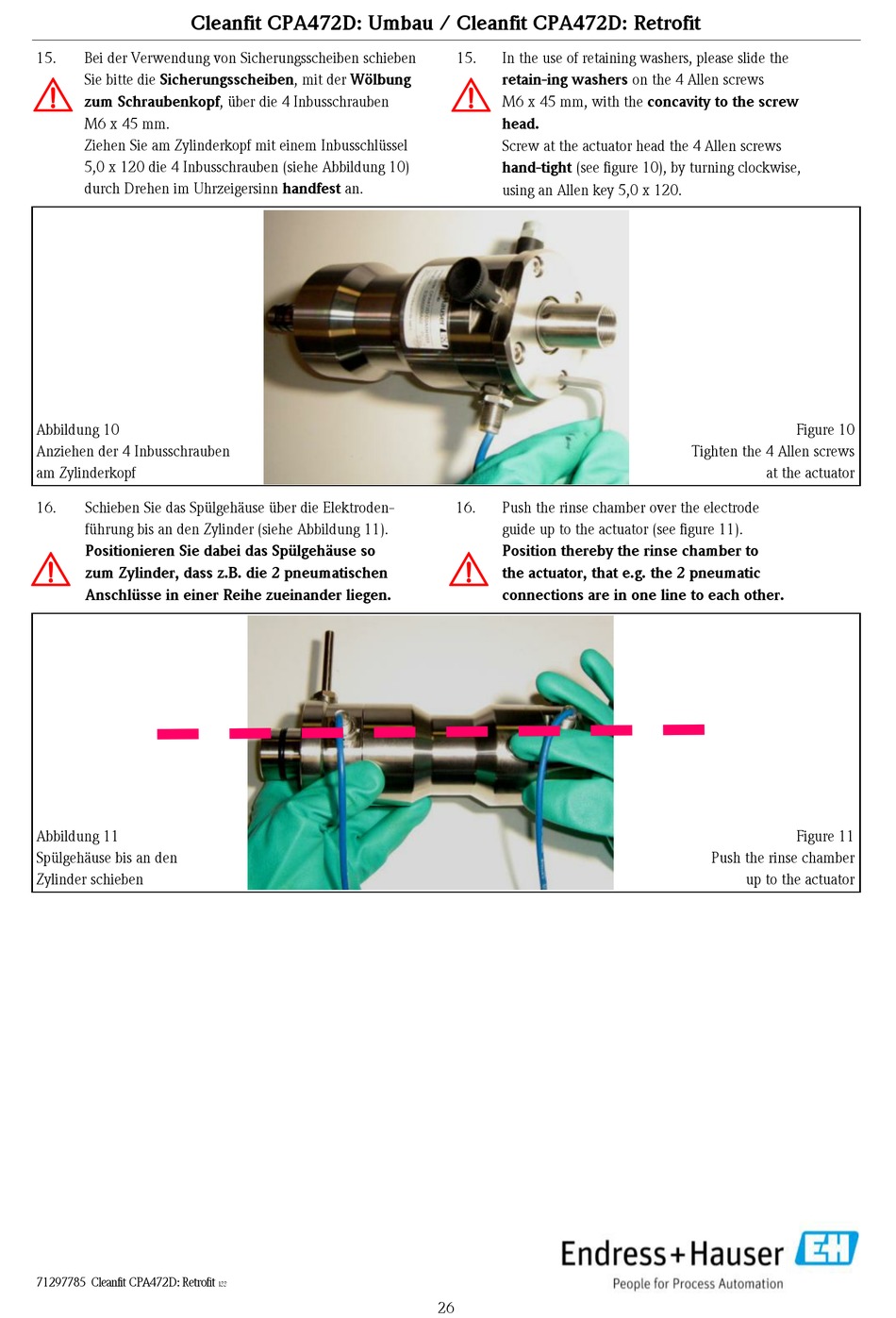

Cleanfit CPA472D: Umbau / Cleanfit CPA472D: Retrofit
15. Bei der Verwendung von Sicherungsscheiben schieben
Sie bitte die Sicherungsscheiben, mit der Wölbung
#
zum Schraubenkopf, über die 4 Inbusschrauben
M6 x 45 mm.
Ziehen Sie am Zylinderkopf mit einem Inbusschlüssel
5,0 x 120 die 4 Inbusschrauben (siehe Abbildung 10)
durch Drehen im Uhrzeigersinn handfest an.
Abbildung 10
Anziehen der 4 Inbusschrauben
am Zylinderkopf
16. Schieben Sie das Spülgehäuse über die Elektroden-
führung bis an den Zylinder (siehe Abbildung 11).
Positionieren Sie dabei das Spülgehäuse so
#
zum Zylinder, dass z.B. die 2 pneumatischen
Anschlüsse in einer Reihe zueinander liegen.
Abbildung 11
Spülgehäuse bis an den
Zylinder schieben
71297785 Cleanfit CPA472D: Retrofit
133
15. In the use of retaining washers, please slide the
retain-ing washers on the 4 Allen screws
#
M6 x 45 mm, with the concavity to the screw
head.
Screw at the actuator head the 4 Allen screws
hand-tight (see figure 10), by turning clockwise,
using an Allen key 5,0 x 120.
16. Push the rinse chamber over the electrode
guide up to the actuator (see figure 11).
Position thereby the rinse chamber to
#
the actuator, that e.g. the 2 pneumatic
connections are in one line to each other.
26
Figure 10
Tighten the 4 Allen screws
at the actuator
Figure 11
Push the rinse chamber
up to the actuator
