Cleanfit CPA472D: Umbau / Cleanfit CPA472D: Retrofit
7. Verriegeln Sie
den Rastbolzen.
Bitte drehen Sie das neue Hubrohr/Führungsrohr für
Handbetrieb im Uhrzeigersinn, bis zum Anschlag, auf
die Elektrodenführung (siehe Abbildung 4).

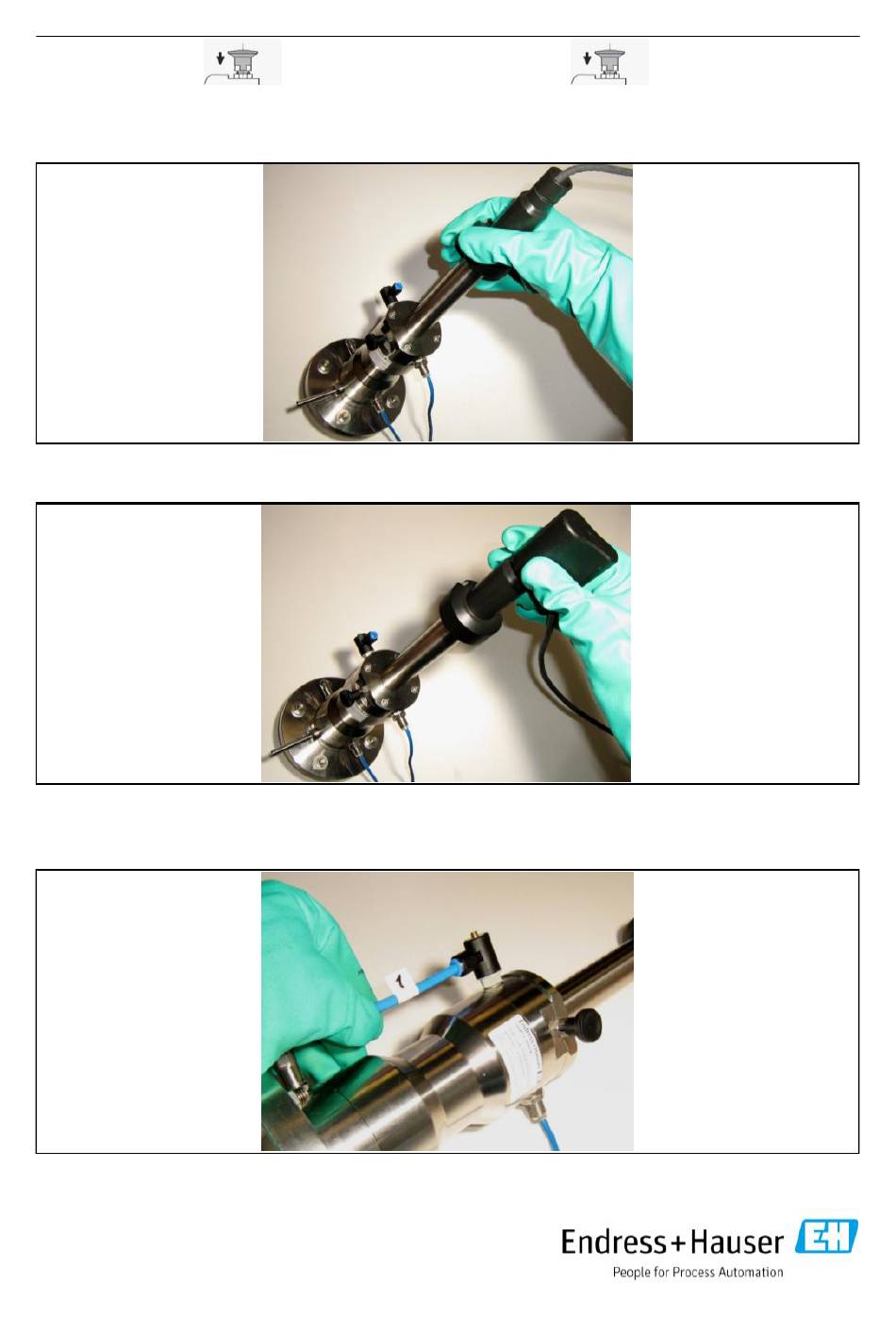

Abbildung 4
Hubrohr/Führungsrohr auf die
Elektrodenführung drehen
8. Schieben Sie die Spritzschutzkappe auf das Schutzrohr
(siehe Abbildung 5).
Abbildung 5
Spritzschutzkappe auf das
Schutzrohr schieben
9. Schließen Sie bitte die Armatur mit allen Luftan-
schlüssen (siehe Abbildung 6), wie in der Betriebs-
anleitung beschrieben und die Wasseranschlüsse an.
Abbildung 6
Verbindungen
wiederherstellen
71297785 Cleanfit CPA472D: Retrofit
133
7. Lock the
stop bolt.
Turn the new retractable pipe/guide pipe
for manual operation clockwise, up to the
stop, on the electrode guide (see figure 4).
8. Push the splash proof cover on the protective
pipe (see figure 5).
9. Connect the process assembly with all air
connections (see figure 6), as described in the
operating instruction and the water connections.
90
Figure 4
Turn the retractable pipe/guide
pipe on the electrode guide
Figure 5
Push the splash proof cover
on the protective pipe
Figure 6
Reinstall the
connections
