Cleanfit CPA472D: Umbau / Cleanfit CPA472D: Retrofit
8. Nehmen Sie bitte das neue KCl-Hubrohr/Führungs-
rohr aus dem gelieferten Kit. Falls erforderlich, ent-
fernen Sie den Transportschutz.
9. Bitte kontrollieren Sie, dass
der Rastbolzen verriegelt ist.
(siehe Abbildung 5).

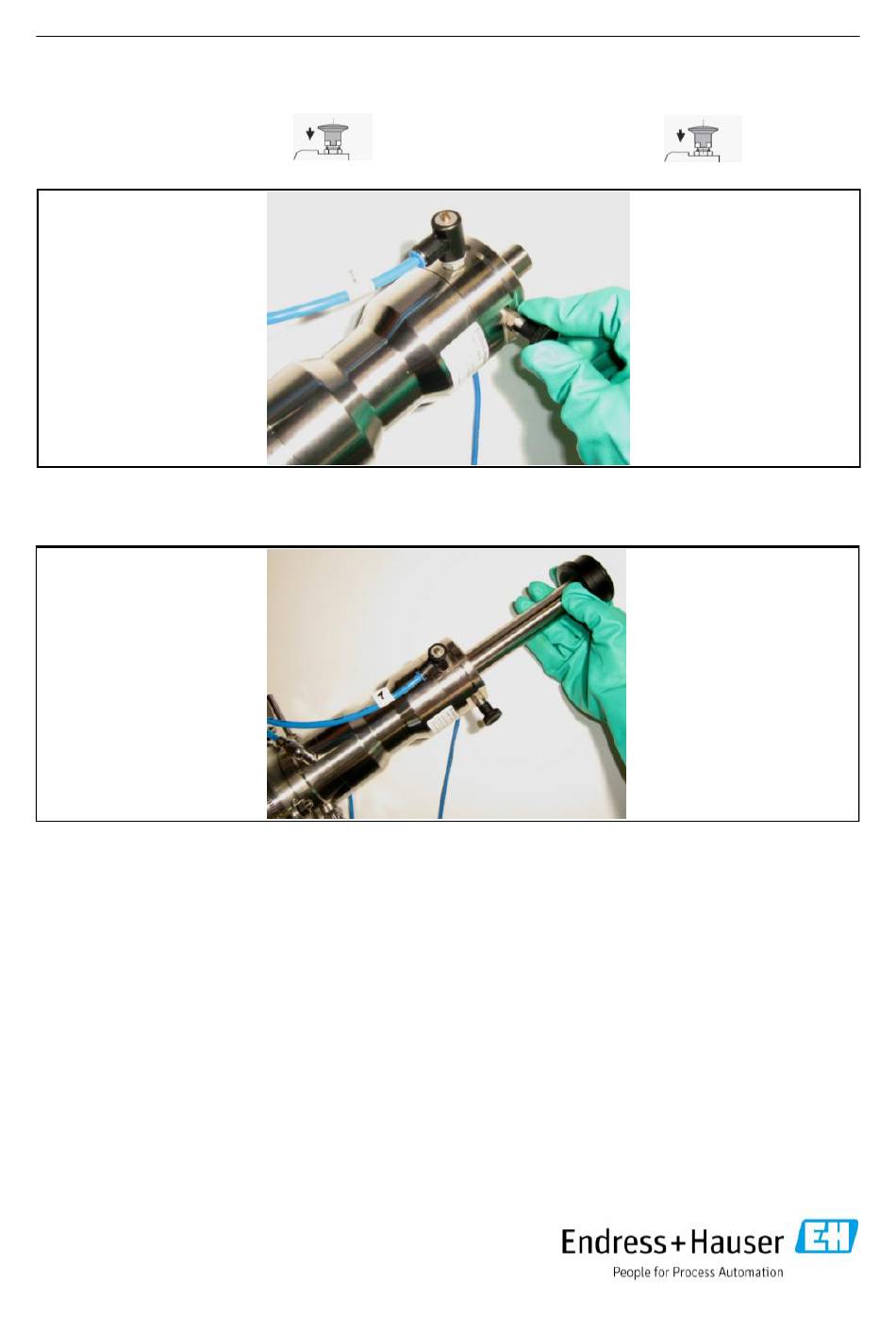

Abbildung 5
Rastbolzen am
Zylinder einrasten
10. Drehen Sie das KCl-Hubrohr/Führungsrohr
im Uhrzeigersinn, bis zum Anschlag, auf die
Elektrodenführung (siehe Abbildung 6).
Abbildung 6
KCl-Hubrohr/Führungsrohr auf
die Elektrodenführung drehen
11. Wenn nötig, drehen Sie das KCl-Hubrohr/Führungs-
rohr soweit im Uhrzeigersinn, bis der Rastbolzen
vollständig im Hubrohr/Führungsrohr einrastet.
71297785 Cleanfit CPA472D: Retrofit
133
8. Please take the new KCl retractable pipe/guide
pipe out of the provided kit. If required, remove
the transport protection.
9. Please check that the
stop bolt is locked.
(see figure 5).
10. Turn the KCl retractable pipe/guide pipe
clock-wise, up to the stop, on the electrode
guide (see figure 6).
11. If necessary, turn the KCl retractable pipe/guide
pipe as far clockwise, until the stop bolt locks
completely in the retractable pipe/guide pipe.
97
Figure 5
Lock the stop bolt
at the actuator
Figure 6
Turn the KCl retractable pipe/
guide pipe on the electrode guide
