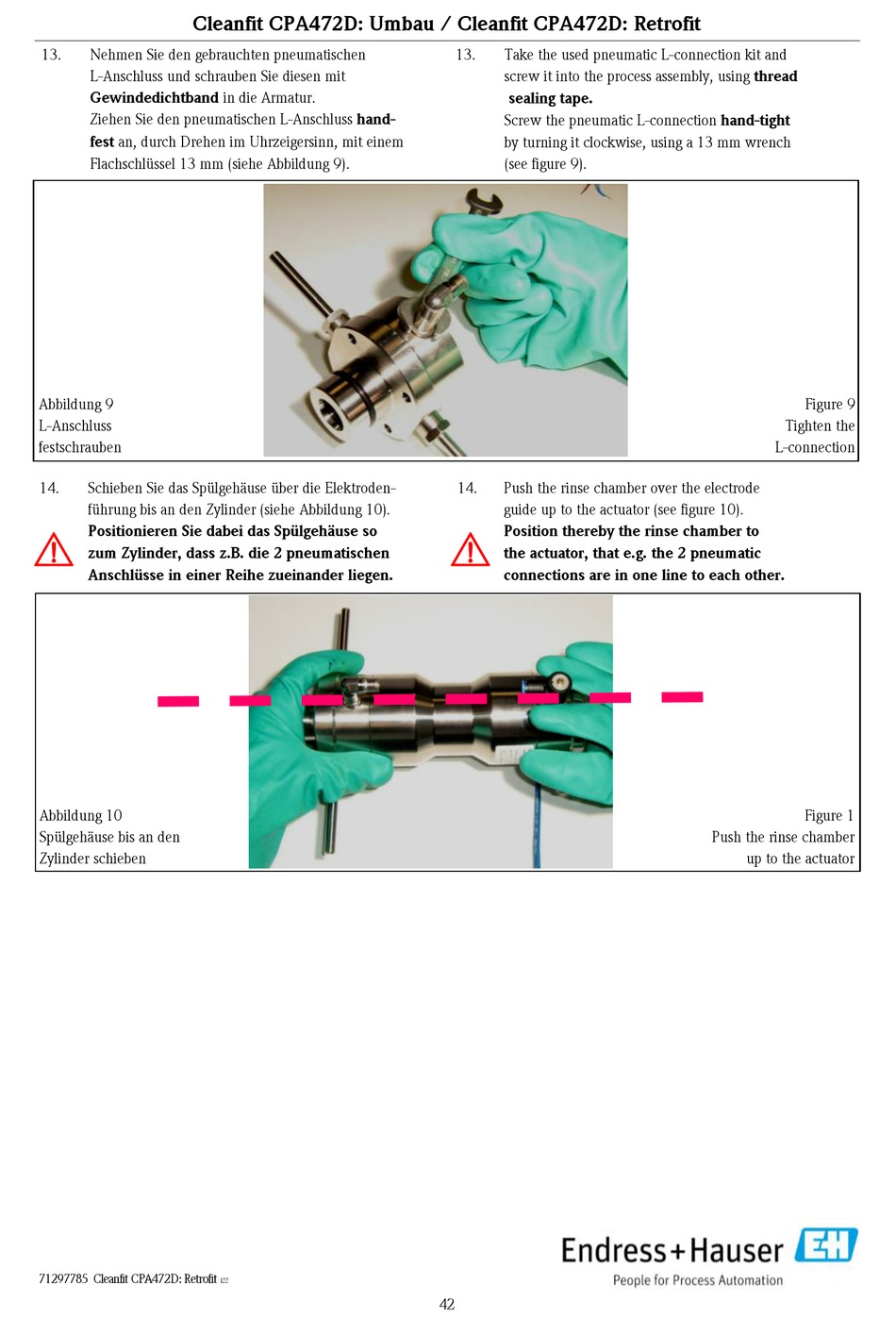

Cleanfit CPA472D: Umbau / Cleanfit CPA472D: Retrofit
13. Nehmen Sie den gebrauchten pneumatischen
L-Anschluss und schrauben Sie diesen mit
Gewindedichtband in die Armatur.
Ziehen Sie den pneumatischen L-Anschluss hand-
fest an, durch Drehen im Uhrzeigersinn, mit einem
Flachschlüssel 13 mm (siehe Abbildung 9).
Abbildung 9
L-Anschluss
festschrauben
14. Schieben Sie das Spülgehäuse über die Elektroden-
führung bis an den Zylinder (siehe Abbildung 10).
Positionieren Sie dabei das Spülgehäuse so
#
zum Zylinder, dass z.B. die 2 pneumatischen
Anschlüsse in einer Reihe zueinander liegen.
Abbildung 10
Spülgehäuse bis an den
Zylinder schieben
71297785 Cleanfit CPA472D: Retrofit
133
13. Take the used pneumatic L-connection kit and
screw it into the process assembly, using thread
sealing tape.
Screw the pneumatic L-connection hand-tight
by turning it clockwise, using a 13 mm wrench
(see figure 9).
14. Push the rinse chamber over the electrode
guide up to the actuator (see figure 10).
Position thereby the rinse chamber to
#
the actuator, that e.g. the 2 pneumatic
connections are in one line to each other.
42
Figure 9
Tighten the
L-connection
Figure 1
Push the rinse chamber
up to the actuator
