Cleanfit CPA472D: Umbau / Cleanfit CPA472D: Retrofit

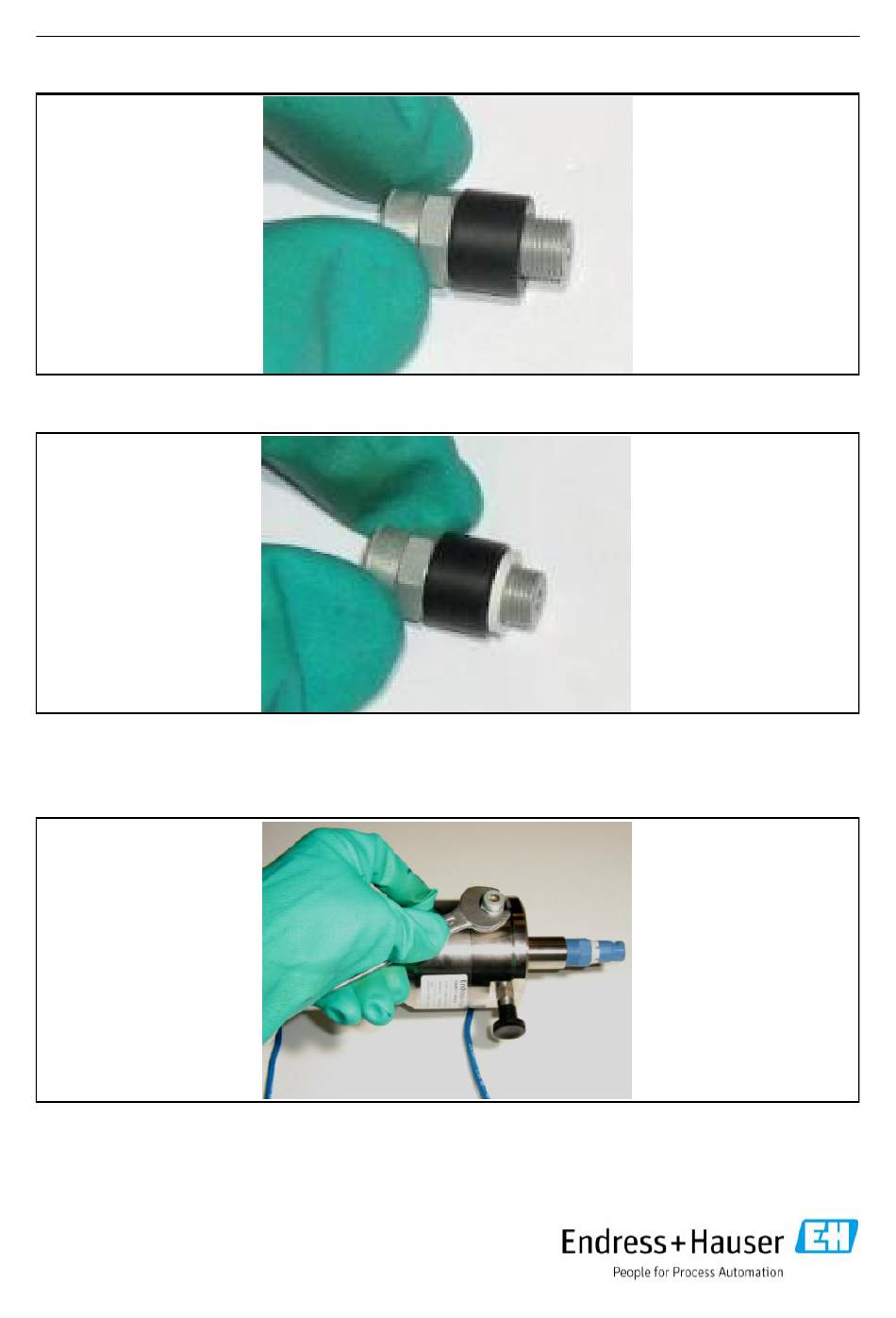

4. Schieben Sie die schwarze Hülse auf die Abluftdrossel
(siehe Abbildung 4).
Abbildung 4
Schwarze Hülse auf die
Abluftdrossel schieben
5. Schieben Sie den weißen Dichtring auf die Abluftdrossel
(siehe Abbildung 5).
Abbildung 5
Weißen Dichtring auf die
Abluftdrossel schieben
6. Bitte schrauben Sie die Abluftdrossel in die Armatur
und ziehen Sie diese handfest an, durch Drehen im
Uhrzeigersinn, mit einem Flachschlüssel 14 mm
(siehe Abbildung 6).
Abbildung 6
Abluftdrossel
festschrauben
71297785 Cleanfit CPA472D: Retrofit
133
4. Push the black ferrule on the airflow throttle
(see figure 4).
5. Push the white sealing ring on the airflow
throttle (see figure 5).
6. Please screw the airflow throttle into the
process assembly and screw it hand-tight,
by turning it clockwise, using a 14 mm
wrench (see figure 6).
12
Figure 4
Push the black ferrule
on the airflow throttle
Figure 5
Push the white sealing ring
on the airflow throttle
Figure 6
Tighten the
airflow throttle
