Cleanfit CPA472D: Umbau / Cleanfit CPA472D: Retrofit
9. Schrauben Sie den ersten induktiven Endschalter
mit Gewindedichtband, in die Gewindebohrung
am Spülgehäuse, durch Drehen im Uhrzeigersinn,
mit einem Flachschlüssel 17 mm (siehe Abbildung 5).
Sobald Sie den Anschlag erreicht haben, d.h. der
Endschalter den Kolben im Innern berührt, drehen
Sie den Endschalter ca. 1/2 Umdrehung zurück,
gegen den Uhrzeigersinn.

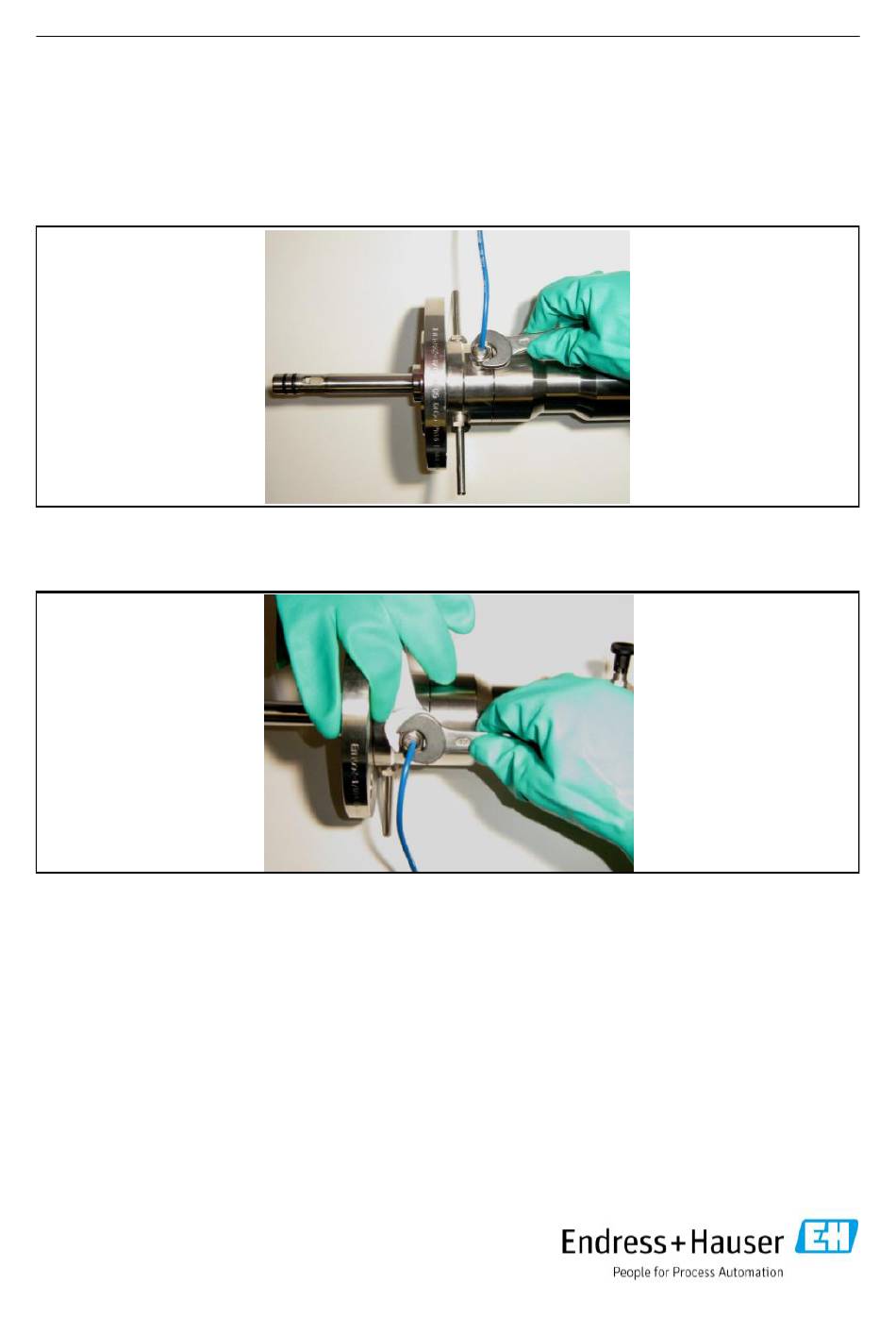

Abbildung 5
Induktiven Endschalter
anschrauben
10. Lösen Sie die 2 Muttern vorsichtig am Endschalter
mit zwei Flachschlüsseln 17 mm (siehe Abbildung 6)
ohne den Endschalter zu verdrehen.
Abbildung 6
Lösen der Muttern
am Endschalter
71297785 Cleanfit CPA472D: Retrofit
133
9. Screw the first electric limit switch with thread
sealing tape into the threaded hole on the rinse
chamber, by turning it clockwise, using a 17 mm
wrench (see figure 5).
As soon as you have reached the stop, i.e. the
limit switch has reached the bulb in the inside,
turn the limit switch about a 1/2 turn counter-
clockwise.
10. Loosen the 2 nuts at the limit switch with care,
using two 17 mm wrenches (see figure 6),
without twisting the limit switch.
83
Figure 5
Screw in electric
limit switch
Figure 6
Loosen the nuts at
the limit switch
