Cleanfit CPA472D: Umbau / Cleanfit CPA472D: Retrofit

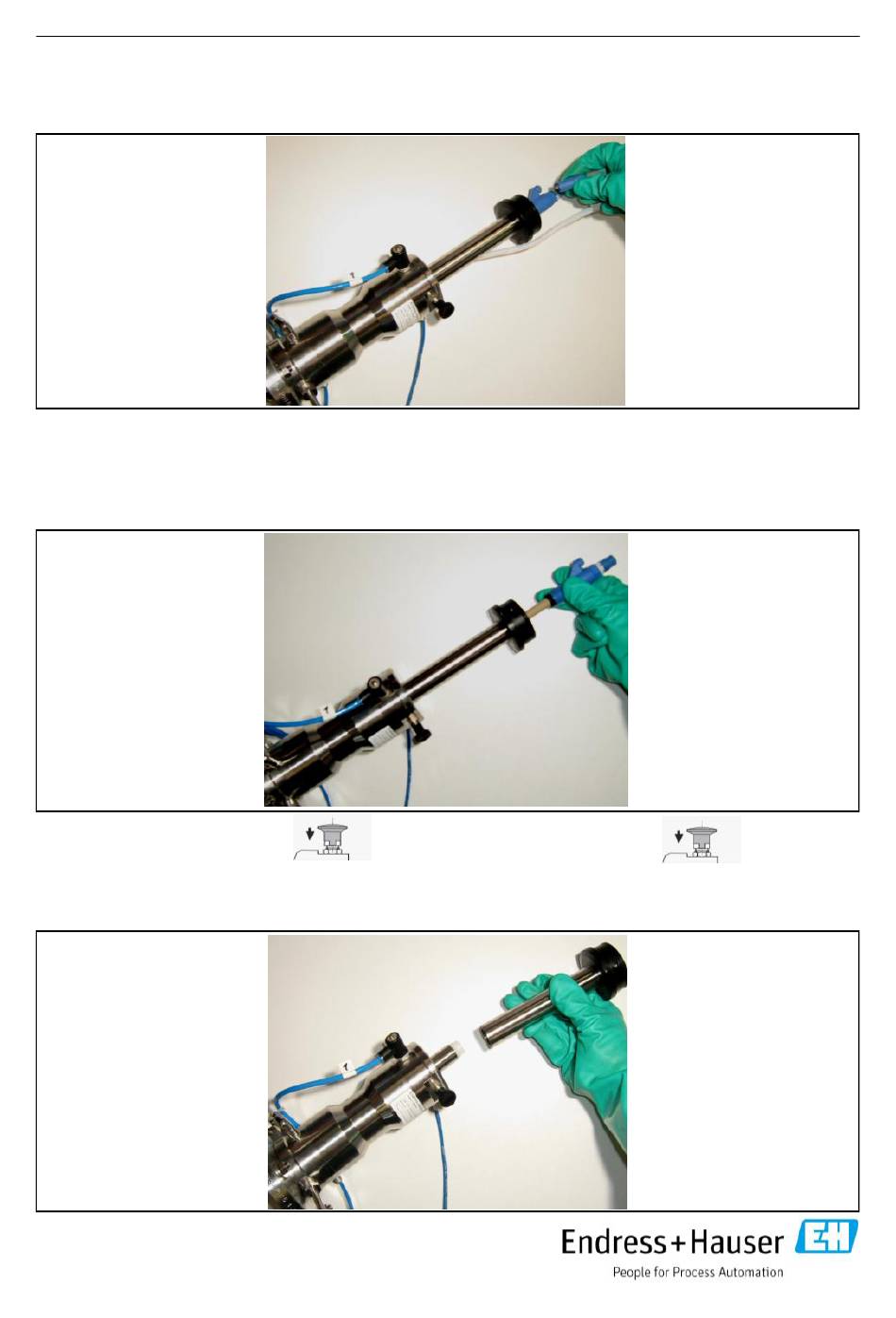

11.2 Umbau auf Gel-Elektrode/Sensor
1. Bitte drehen Sie den KCl-Schlauch gegen den Uhrzeiger-
sinn von der KCl-Elektrode/Sensor (siehe Abbildung 1).
Abbildung 1
KCl-Schlauch von der KCl-
Elektrode/Sensor drehen
2. Da der Umbau den Austausch der Elektrode/Sensor
erfordert, drehen Sie die gebrauchte KCl-Elektrode/
Sensor gegen Uhrzeigersinn heraus (siehe Abbildung 2).
Falls erforderlich verwenden Sie einen Flachschlüssel
19 mm.
Abbildung 2
KCl-Elektrode/Sensor aus der
Elektrodenführung herausdrehen
3. Bitte kontrollieren Sie, dass
der Rastbolzen verriegelt ist.
Bitte drehen Sie das KCl-Hubrohr/Führungsrohr
gegen den Uhrzeigersinn von der Elektrodenführung
(siehe Abbildung 3).
Abbildung 3
KCl-Hubrohr/Führungsrohr von
der Elektrodenführung drehen
71297785 Cleanfit CPA472D: Retrofit
133
11.2 Retrofit to Gel electrode/sensor
1. Please turn the KCl hose counter-clockwise
from the KCl electrode/sensor (see figure 1).
2. Since the retrofit requires an exchange of
the electrode/sensor, please turn the used
KCl electrode/sensor counter-clockwise
out (see figure 2). If needed, use a 19 mm
wrench.
3. Please check that the
stop bolt is locked.
Please turn the KCl retractable pipe/guide pipe
counter-clockwise, from the electrode guide (see
figure 3).
105
Figure 1
Turn the KCl hose from the
KCl electrode/sensor
Figure 2
Turn the KCl electrode/sensor
out of the electrode guide
Figure 3
Turn the KCl retractable pipe/
guide pipe from the electrode guide
