Endress+Hauser Cleanfit CPA472D Anleitung Seite 89

Cleanfit CPA472D: Umbau / Cleanfit CPA472D: Retrofit
5. Falls ein Austausch der Elektrode/Sensors erforderlich
ist, drehen Sie bitte die gebrauchte Elektrode/Sensor
heraus und die neue Elektrode/Sensor zuerst handfest
im Uhrzeigersinn in die Elektrodenführung (siehe Abbil-
dung 2). Danach eine 1/4 Umdrehung im Uhrzeiger-
sinn, mit einem Flachschlüssel 19 mm.
Ansonsten bitte weiter mit dem nächsten Schritt.

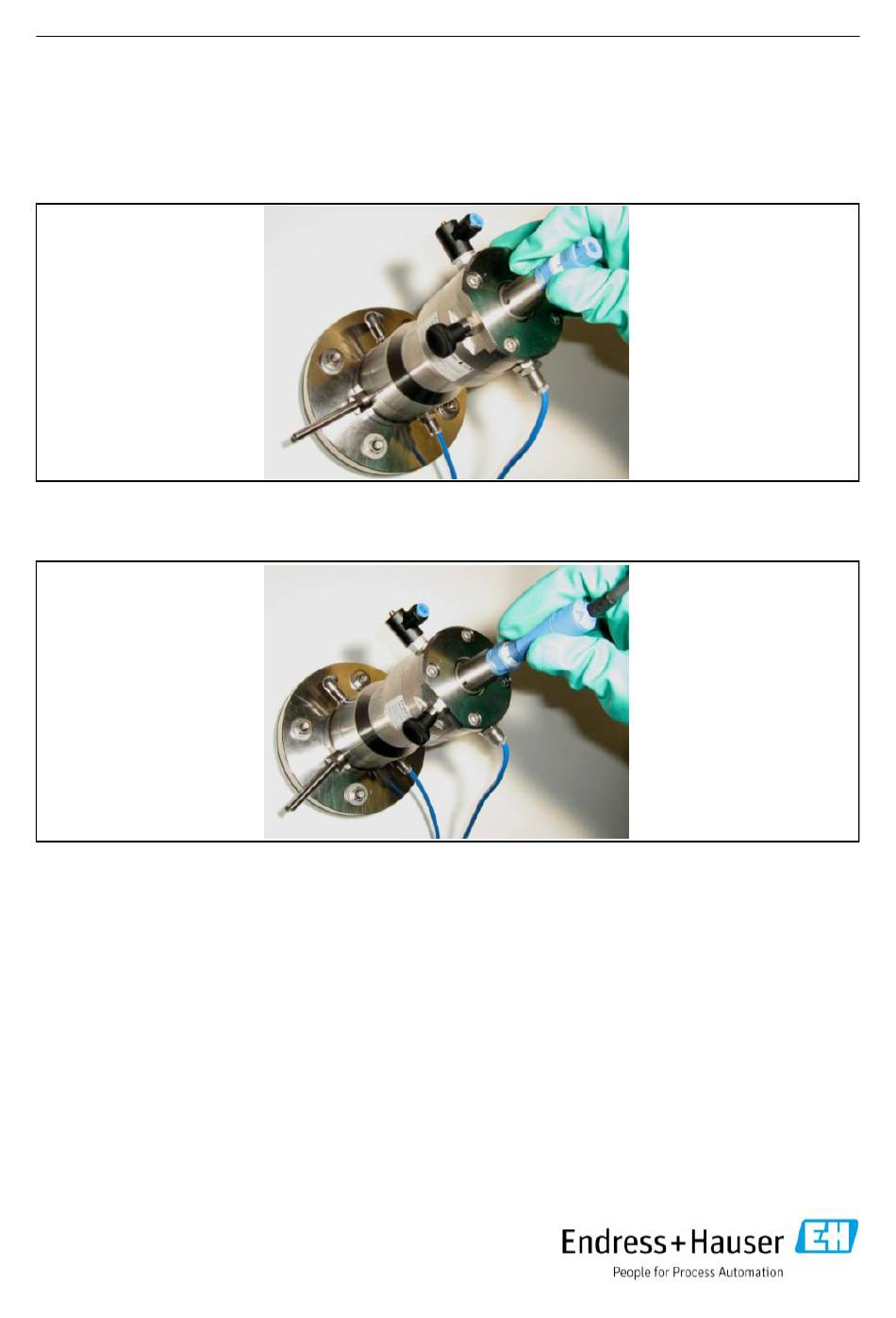

Abbildung 2
Falls erforderlich Elektrode/
Sensor austauschen
6. Bitte sichern Sie den Memosens-Stecker durch
Drehen der Verriegelung im Uhrzeigersinn an
der Elektrode/Sensor (siehe Abbildung 3).
Abbildung 3
Memosens-Stecker an der
Elektrode/Sensor sichern
71297785 Cleanfit CPA472D: Retrofit
133
5. If an exchange of electrode/sensor is required,
please turn the used electrode/sensor out and
the new electrode/sensor firstly hand-tight
clockwise into the electrode guide (see figure 2).
After this 1/4 turn clockwise, using a 19 mm
wrench.
Otherwise please proceed with the next step.
6. Please secure the Memosens-plug at the
electrode/sensor by turning the locking
device clockwise (see figure 3).
89
Figure 2
If required exchange the
electrode/sensor
Figure 3
Secure the Memosens-plug
at the electrode/sensor
