Cleanfit CPA472D: Umbau / Cleanfit CPA472D: Retrofit
4. Ziehen Sie die Spritzschutzkappe vom Gel-Schutzrohr
ab (siehe Abbildung 3).
Abbildung 3
Spritzschutzkappe vom
Gel-Schutzrohr abziehen
5. Bitte drehen Sie das Gel-Hubrohr/Führungsrohr
gegen den Uhrzeigersinn von der Elektrodenführung
ab (siehe Abbildung 4).
Abbildung 4
Gel-Hubrohr/Führungsrohr von
der Elektrodenführung drehen
6. Lösen Sie den Memosens-Stecker, durch Drehen
der Entriegelung gegen den Uhrzeigersinn von der
Gel-Elektrode/Sensor (siehe Abbildung 5).
Ziehen Sie das Memosens-Kabel aus dem Gel Hubrohr/
Führungsrohr.
Abbildung 5
Memosens-Stecker von der
Gel-Elektrode/Sensor drehen
71297785 Cleanfit CPA472D: Retrofit
133
4. Pull the splash proof cover from the Gel
protective pipe (see figure 3).
5. Please turn the Gel retractable pipe/guide
pipe counter-clockwise from the electrode
guide (see figure 4).
6. Loosen the Memosens-plug from the Gel electrode/
sensor, by turning the unlocking device counter-
clockwise (see figure 5).
Pull the Memosens cable out of the Gel retractable
pipe/guide pipe.
93

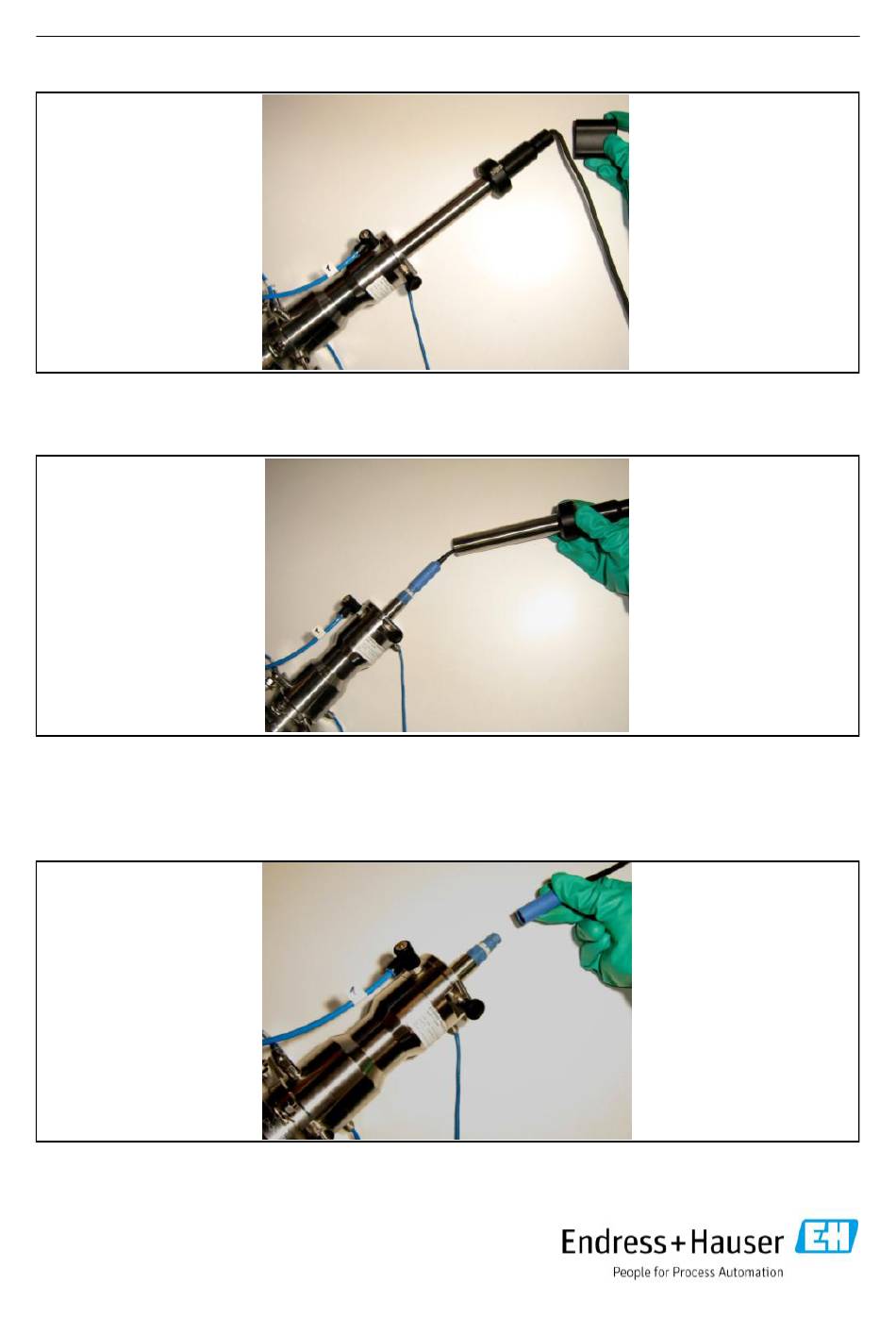

Figure 3
Pull the splash proof cover
from the Gel protective pipe
Figure 4
Turn the Gel retractable pipe/guide
pipe from the electrode guide
Figure 5
Turn the Memosens-plug
from the Gel electrode/sensor
