Cleanfit CPA472D: Umbau / Cleanfit CPA472D: Retrofit
4. Lösen Sie den Flansch mit einem Inbusschlüssel
5,0 x 120 an den 4 Inbusschrauben M6 x 70 mm
durch Drehen gegen den Uhrzeigersinn (siehe
Abbildung 3). Falls vorhanden, Sicherungsscheiben
bitte aufbewahren.
Bitte nehmen Sie den gebrauchten Flansch ab
und bewahren Sie diesen auf.

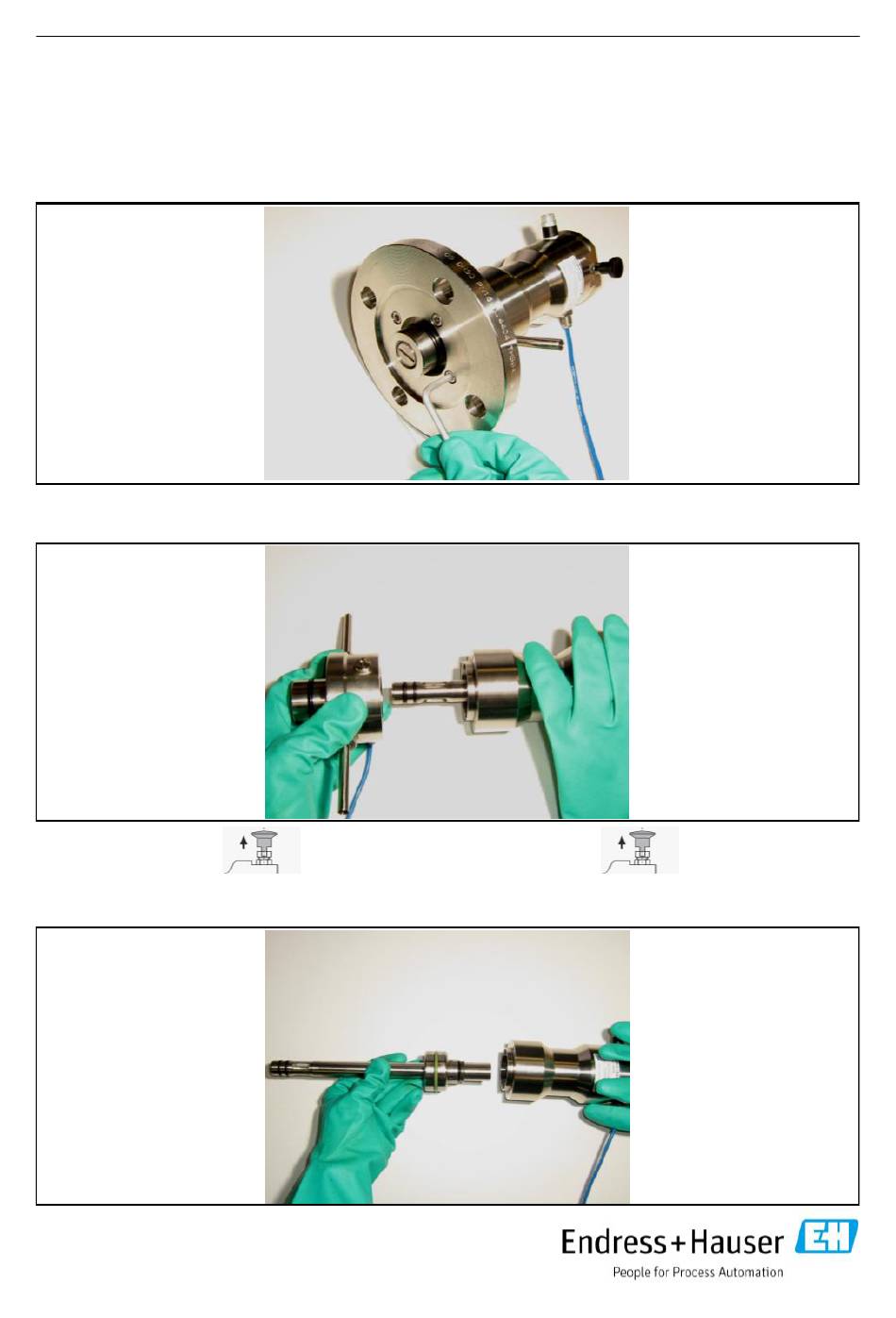

Abbildung 3
Flansch
lösen
5. Ziehen Sie das Spülgehäuse vom Zylinder ab (siehe
Abbildung 4).
Abbildung 4
Spülgehäuse vom
Zylinder ziehen
6. Bitte entriegeln Sie
den Rastbolzen.
Ziehen Sie die Elektrodenführung mit Kolben aus
dem Zylinder (siehe Abbildung 5).
Abbildung 5
Elektrodenführung aus dem
Zylinder ziehen
71297785 Cleanfit CPA472D: Retrofit
133
4. Loosen the flange at the 4 Allen screws
M6 x 70 mm, using an Allen key 5,0 x 120
by turning them counter-clockwise (see
figure 3). If available, please keep the
retaining washers.
Please take off the used flange and save
it.
5. Pull the rinse chamber from the actuator (see
figure 4).
6. Please unlock
the stop bolt.
Pull the electrode guide with bulb out of the
actuator (see figure 5).
23
Figure 3
Loosen
the flange
Figure 4
Pull the rinse chamber
from the actuator
Figure 5
Pull the electrode guide
out of the actuator
