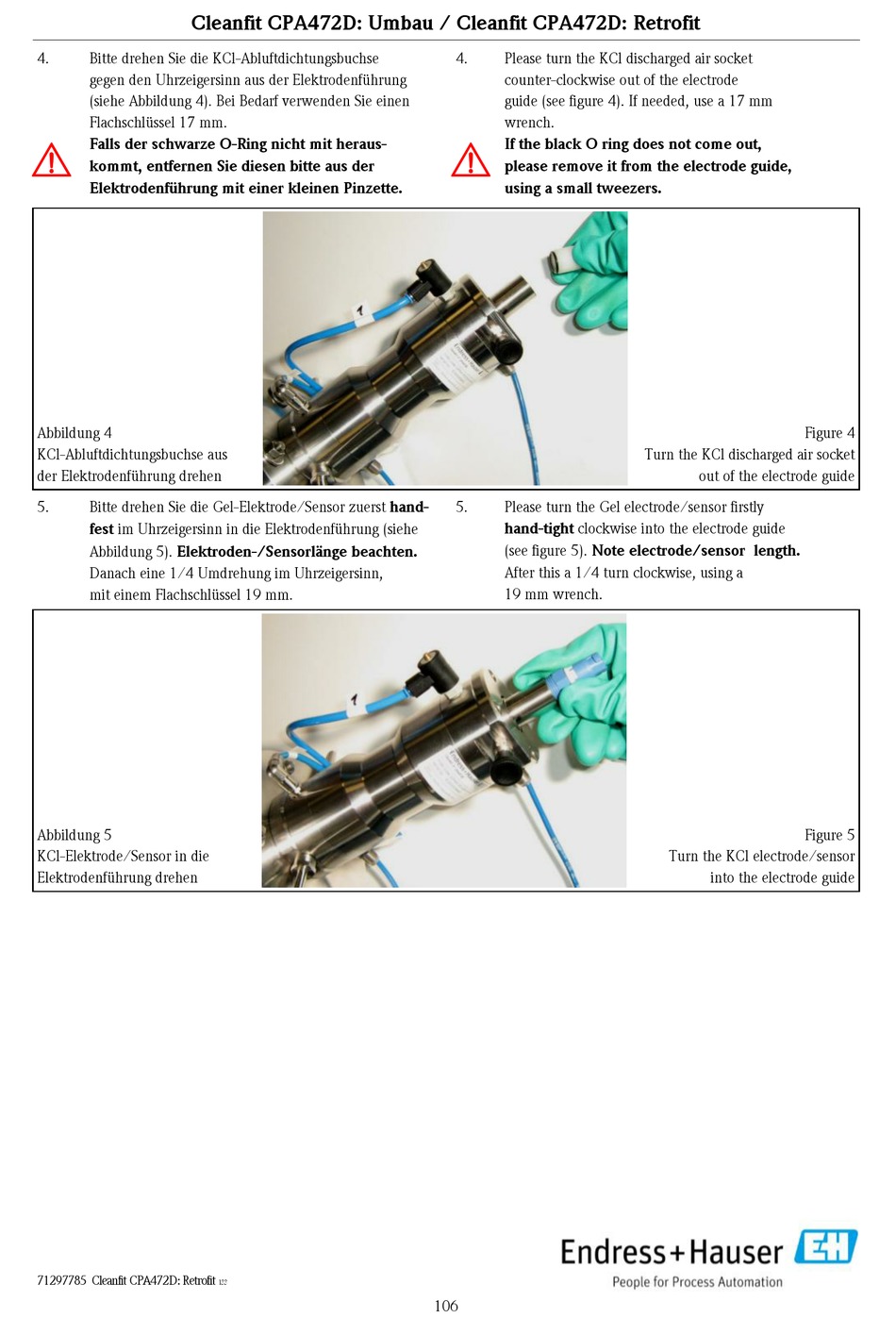

Cleanfit CPA472D: Umbau / Cleanfit CPA472D: Retrofit
4.
Bitte drehen Sie die KCl-Abluftdichtungsbuchse
gegen den Uhrzeigersinn aus der Elektrodenführung
(siehe Abbildung 4). Bei Bedarf verwenden Sie einen
Flachschlüssel 17 mm.
Falls der schwarze O-Ring nicht mit heraus-
#
kommt, entfernen Sie diesen bitte aus der
Elektrodenführung mit einer kleinen Pinzette.
Abbildung 4
KCl-Abluftdichtungsbuchse aus
der Elektrodenführung drehen
5.
Bitte drehen Sie die Gel-Elektrode/Sensor zuerst hand-
fest im Uhrzeigersinn in die Elektrodenführung (siehe
Abbildung 5). Elektroden-/Sensorlänge beachten.
Danach eine 1/4 Umdrehung im Uhrzeigersinn,
mit einem Flachschlüssel 19 mm.
Abbildung 5
KCl-Elektrode/Sensor in die
Elektrodenführung drehen
71297785 Cleanfit CPA472D: Retrofit
133
4.
Please turn the KCl discharged air socket
counter-clockwise out of the electrode
guide (see figure 4). If needed, use a 17 mm
wrench.
If the black O ring does not come out,
#
please remove it from the electrode guide,
using a small tweezers.
5.
Please turn the Gel electrode/sensor firstly
hand-tight clockwise into the electrode guide
(see figure 5). Note electrode/sensor length.
After this a 1/4 turn clockwise, using a
19 mm wrench.
106
Figure 4
Turn the KCl discharged air socket
out of the electrode guide
Figure 5
Turn the KCl electrode/sensor
into the electrode guide
