Kohler Command Pro CV173 Werkstatt-Handbuch Seite 61

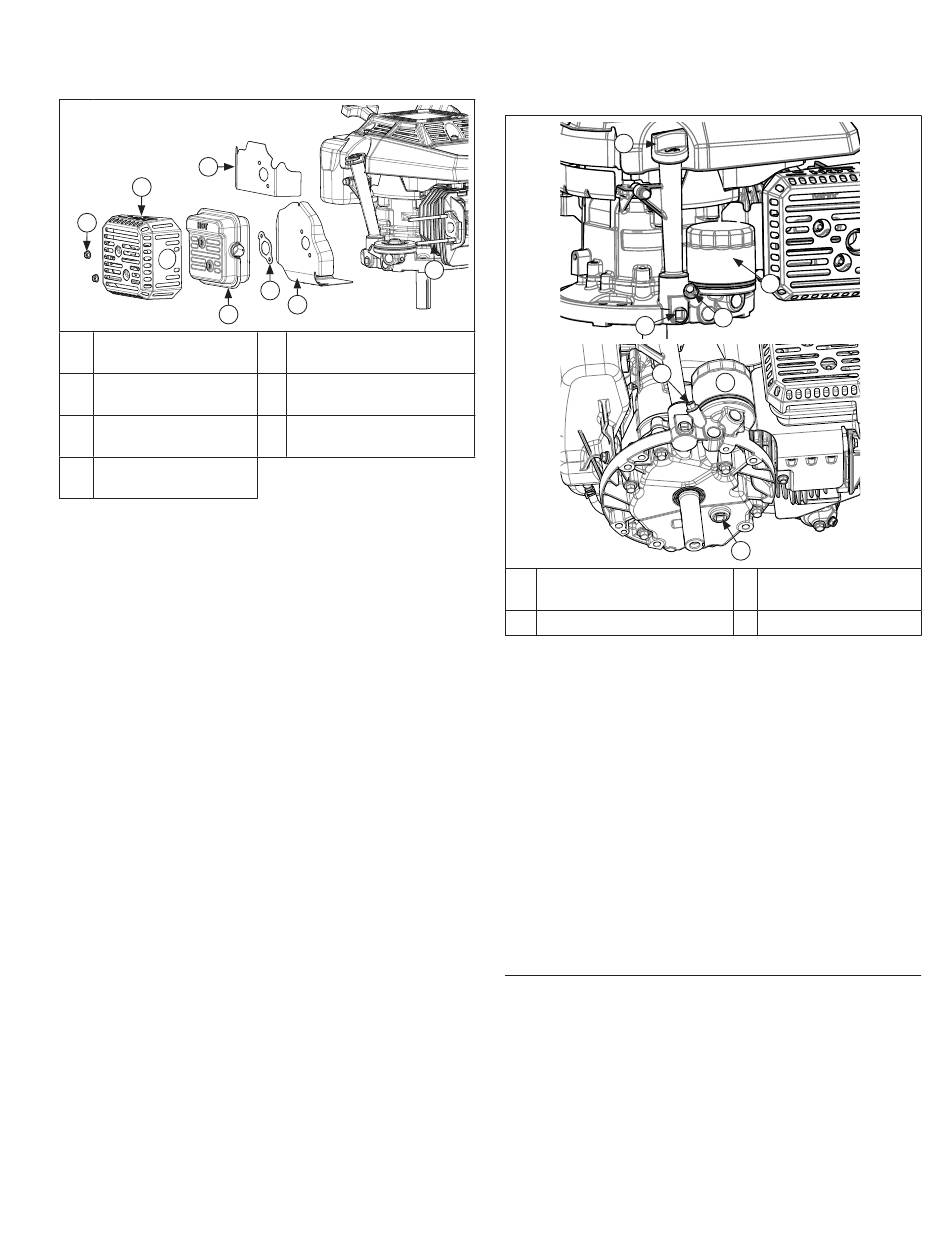

Einbau des Auspuff s
G
B
A
C
A Mutter
C Auspuff
Luftleitblech
E
(CV200, CV224)
Auspuff dichtung
G
(CV173)
1. Motormodelle CV200 und CV224: Schieben Sie das
Luftleitblech auf die Auspuff bolzen. Ziehen Sie die
Schraube an, um das Luftleitblech am Zylinder zu
befestigen. Die Schraube mit 8 Nm (71 in. lb.)
festziehen.
2. Setzen Sie eine neue Auspuff dichtung auf die
Auspuff bolzen.
3. Schieben Sie den Auspuff auf die Auspuff bolzen.
4. Montieren Sie die Schutzabdeckung des Auspuff s an
den Stehbolzen und sichern Sie sie mit den Muttern.
Die Schrauben mit 9,5 Nm (84 in. lb.) festziehen.
14 690 29 Rev. --
F
D
E
Auspuff -
B
Schutzabdeckung
Auspuff dichtung
D
(CV200, CV224)
F Auspuff bolzen
KohlerEngines.com
Wiederzusammenbau
Einbau von Ölablassschraube und Ölfi lter
und Einfüllen von Öl
A
D
C
Einfüllverschluss mit
A
Ölmessstab
C Frischölwechselschraube D
1. Tragen Sie auf drei volle Gewindegänge der
Ablassschraube fl üssige Gewindesicherung auf und
schrauben Sie die Ablassschraube wieder ein.
Die Schrauben mit 13,6·Nm (120 in. lb.) festziehen.
2. Setzen Sie die Frischölwechselschraube wieder ein.
Die Schrauben mit 14,7·Nm (130 in. lb.) festziehen.
3. Benetzen Sie die Gummidichtung am neuen Filter
mit Frischöl.
4. Beachten Sie die Installationshinweise auf dem Ölfi lter.
5. Füllen Sie Frischöl in das Kurbelgehäuse ein. Der
Füllstand muss die Oberkante der Ölpeilstab-Markie-
rung erreichen. Siehe hierzu die Ölsortenempfehlun-
gen und Vorgehensweisen in den Abschnitten
„Wartung" und „Schmieranlage".
6. Bringen Sie Öleinfülldeckel und Ölmessstab wieder
an. Schrauben Sie den Deckel fest.
Einbau des Tankdeckels
Schrauben Sie den Tankdeckel fest auf den Kraftstoff tank.
B
C
B
D
B Ölfi lter
Ablassschraube
61
