Kohler Command Pro CV173 Werkstatt-Handbuch Seite 59

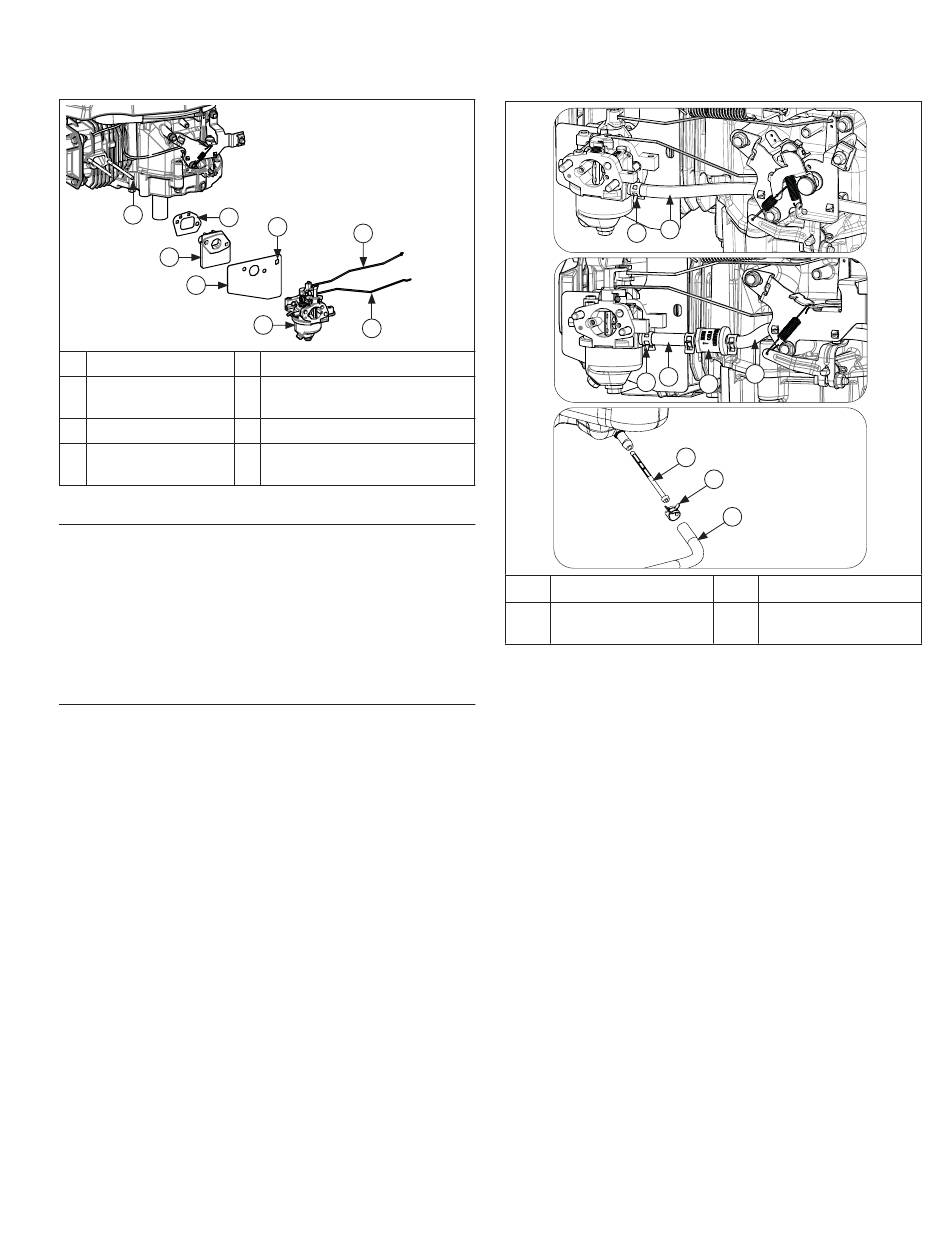

Einbau von Vergaser und Dichtungen
A
B
C
D
A Vergaserbolzen
Vergaser-
C
Distanzblech
E Vergaser
G Gasgestänge
Einbau der Vergaserdichtungen
1. Bringen Sie erst eine neue Distanzblechdichtung
und dann das Vergaser-Distanzblech auf den
Vergaserbolzen an.
2. Bei Motoren, die mit einer Gashebelhalterung mit
Stoppschalter ausgestattet sind, schieben Sie die
Motorabstellleitung durch die Öff nung in der
Vergaser-Hitzeschutzdichtung und bringen die
Dichtung auf den Vergaserbolzen an.
Einbau von Vergaser und Gasgestänge
1. Das Choke-Gestänge am Vergaser anschließen.
Dabei den Gashebel im Uhrzeigersinn in die volle
Choke-Position bewegen und den Vergaser auf die
Bolzen schieben.
2. Den Drosselklappenhebel im Uhrzeigersinn bis zum
Anschlag drehen. Stift und Feder des Gestänges
vorsichtig nach oben drücken und am
Drosselklappenhebel anbringen.
3. Anschluss der Stoppleitung (sofern vorhanden) am
Stoppschalter an der Drehzahlregelung anschließen.
14 690 29 Rev. --
H
G
E
F
B Distanzblechdichtung
Vergaser-
D
Hitzeschutzdichtung
F Chokegestänge
Durchführung für
H
Motorabstellleitung
KohlerEngines.com
Wiederzusammenbau
Wiederanschließen der Kraftstoffl eitung
B
A
A B
D
A Schlauchschelle
Kraftstoff fi lter
C
(falls vorhanden)
1. Schieben Sie die Kraftstoffl eitung bis zum Anschlag
auf die Tülle am Vergaser und fi xieren Sie sie mit
einer Schlauchschelle.
2. Sicherstellen, dass sich der Kraftstoff fi lter im Nippel
im Kraftstoff tankauslass befi ndet.
3. Die Kraftstoffl eitung an den Kraftstoff tank
anschließen und mit der Schlauchschelle sichern.
B
C
A
B
B Kraftstoffl eitung
Kraftstoff fi lter
D
im Nippel
59
