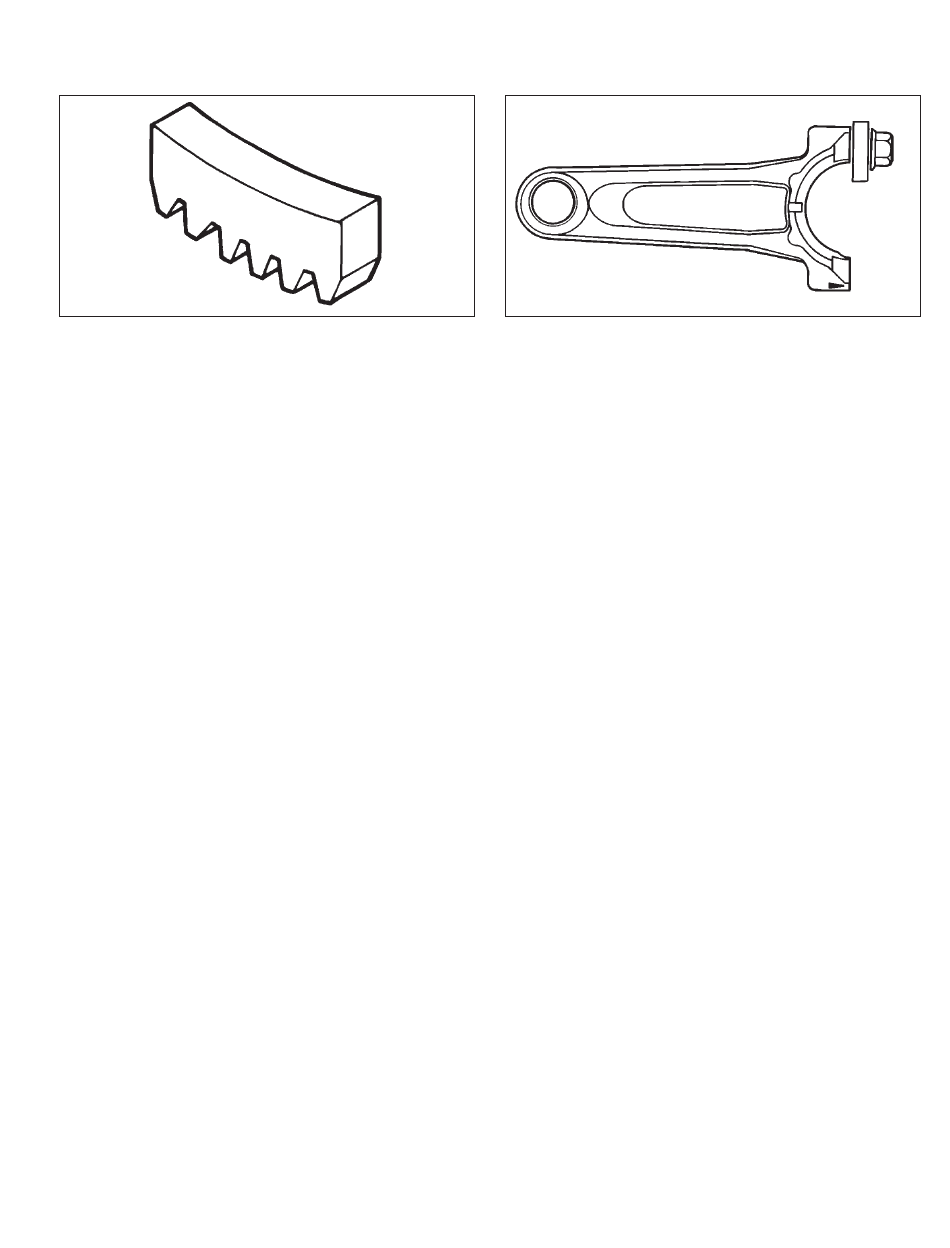

SCHWUNGRAD-ARRETIERWERKZEUG
Aus einem alten Schwungrad-Zahnkranz lässt sich ein
Schwungrad-Arretierwerkzeug anfertigen, das an Stelle
eines Bandschlüssels verwendet werden kann.
1. Schneiden Sie mit einer Trennscheibe ein Segment
mit sechs Zähnen aus dem Zahnkranz heraus
(siehe Abbildung).
2. Schleifen Sie alle Grate und scharfen Kanten ab.
3. Drehen Sie das Segment um und setzen Sie
es so an die Zündzeitpunktkerben des Kurbelgehäu-
se an, dass die Verzahnung des Werkzeugs in die
Verzahnung des Schwungradzahnkranzes greift.
Die Kerben arretieren Werkzeug und Schwungrad
in der vorgeschriebenen Stellung, so dass
es gelockert, festgezogen und mit einem
Abzieher abgezogen werden kann.
14 690 29 Rev. --
Sonderwerkzeuge und Hilfsmittel
HAKENSCHLÜSSEL FÜR KIPPHEBEL UND KURBELWELLE
Aus einer alten Pleuelstange können Sie einen
Hakenschlüssel zum Anheben der Kipphebel
und Durchdrehen der Kurbelwelle herstellen.
1. Verwenden Sie dazu eine alte Pleuelstange
aus einem Motor mit mindestens 10 PS. Entfernen
und entsorgen Sie den Pleuellagerdeckel.
2. Entfernen Sie die Bolzen des Posi-Lock-Pleuels
oder schleifen Sie die Fasen des Command-Pleuels
ab, bis sich eine fl ache Kontaktfl äche ergibt.
3. Besorgen Sie eine 1 mm lange Kopfschraube
der richtigen Größe, die in das Gewinde der
Pleuelstange passt.
4. Verwenden Sie eine fl ache Unterlegscheibe,
die sich an der Kopfschraube unterlegen lässt, mit
einem Außendurchmesser von ca. 25 mm (1 in.).
Befestigen Sie Kopfschraube und Unterlegscheibe
an der Kontaktfl äche der Pleuelstange.
