Kohler Command Pro CV173 Werkstatt-Handbuch Seite 43

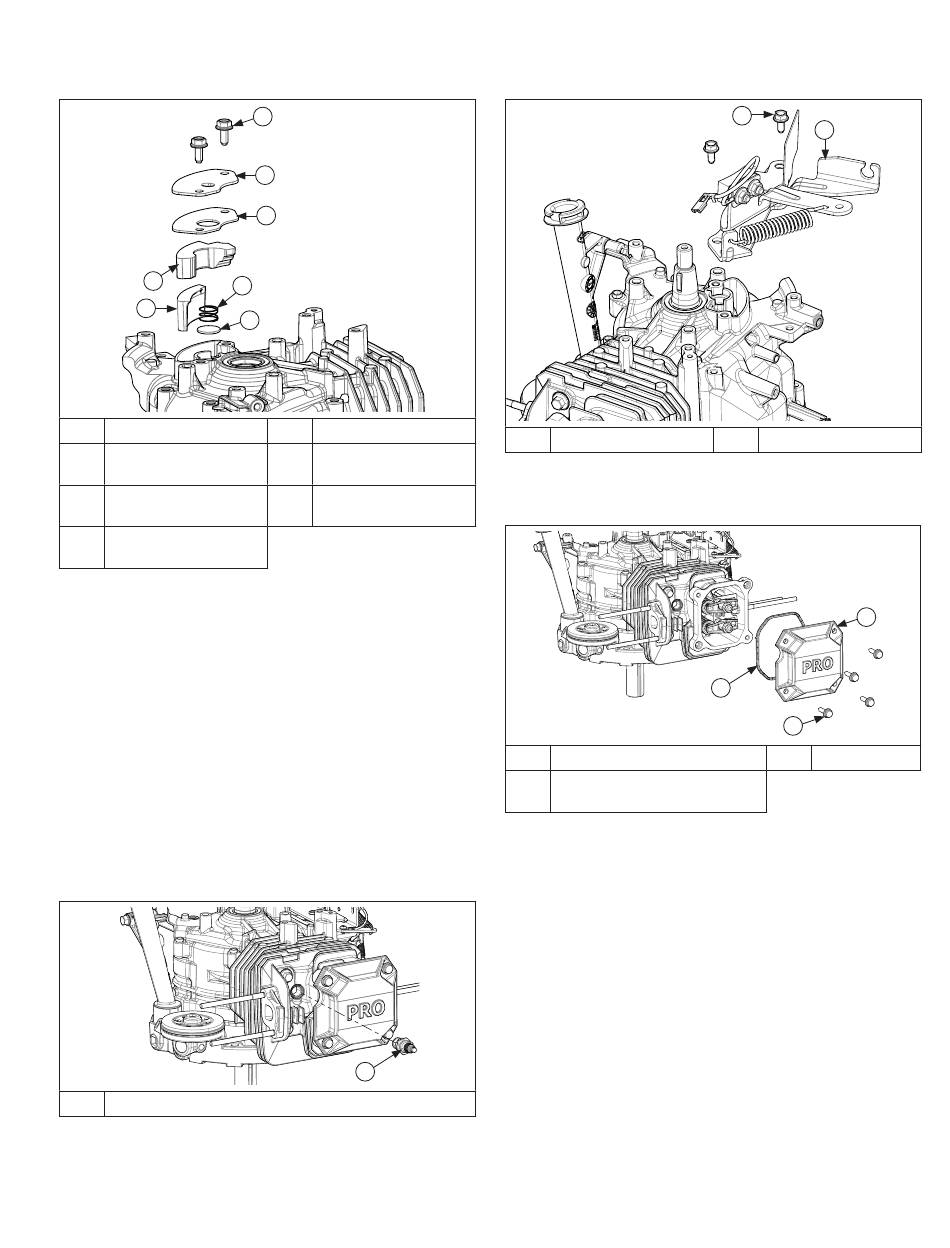

Ausbau des Entlüfters
G
D
F
A Schraube
Entlüfterdeckel-
C
Dichtung
Scheibe
E
(Entlüftermembran)
Oberes
G
Entlüftermedium
Das Entlüftungssystem reguliert die Ölmenge
im Zylinderkopf und hält den notwendigen Unterdruck
im Kurbelgehäuse konstant.
Wenn sich der Kolben nach unten bewegt, werden
die Kurbelgehäusegase hinter der Entlüftermembran
durch den Feinfi lter in das Ansaugsystem gepresst.
Die Aufwärtsbewegung des Kolbens schließt die
Membran und bewirkt einen leichten Unterdruck
im unteren Kurbelgehäuse. Das am Filter
abgeschiedene Öl fl ießt zurück in das Kurbelgehäuse.
1. Entfernen Sie die Befestigungsschrauben des
Entlüfterdeckels. Nehmen Sie den Deckel ab.
2. Entfernen und entsorgen Sie die Deckeldichtung.
3. Entfernen Sie die Entlüfterdeckel-Feder, die Scheibe
(Entlüftermembran) und dann das obere und untere
Entlüftermedium.
Ausbau der Zündkerze
A
Bauen Sie die Zündkerze aus dem Zylinderkopf aus.
14 690 29 Rev. --
A
B
C
E
B Entlüfterdeckel
Entlüfterdeckel-
D
Feder
Unteres
F
Entlüftermedium
A
Zündkerze
KohlerEngines.com
Zerlegen/Inspektion und Wartung
Ausbau der Schwungradbremse (falls vorhanden)
A Schraube
Entfernen Sie die Schrauben und die
Schwungradbremse aus dem Kurbelgehäuse.
Ausbau des Zylinderkopfdeckels
A Zylinderkopfdeckel
ANSICHT
C
ZYLINDERKOPFDECKEL
1. Entfernen Sie die Schrauben aus dem
Zylinderkopfdeckel.
2. Entfernen Sie Deckel und Dichtung.
A
B
B Schwungradbremse
A
C
B
B Schraube
