Kohler Command Pro CV173 Werkstatt-Handbuch Seite 58

Wiederzusammenbau

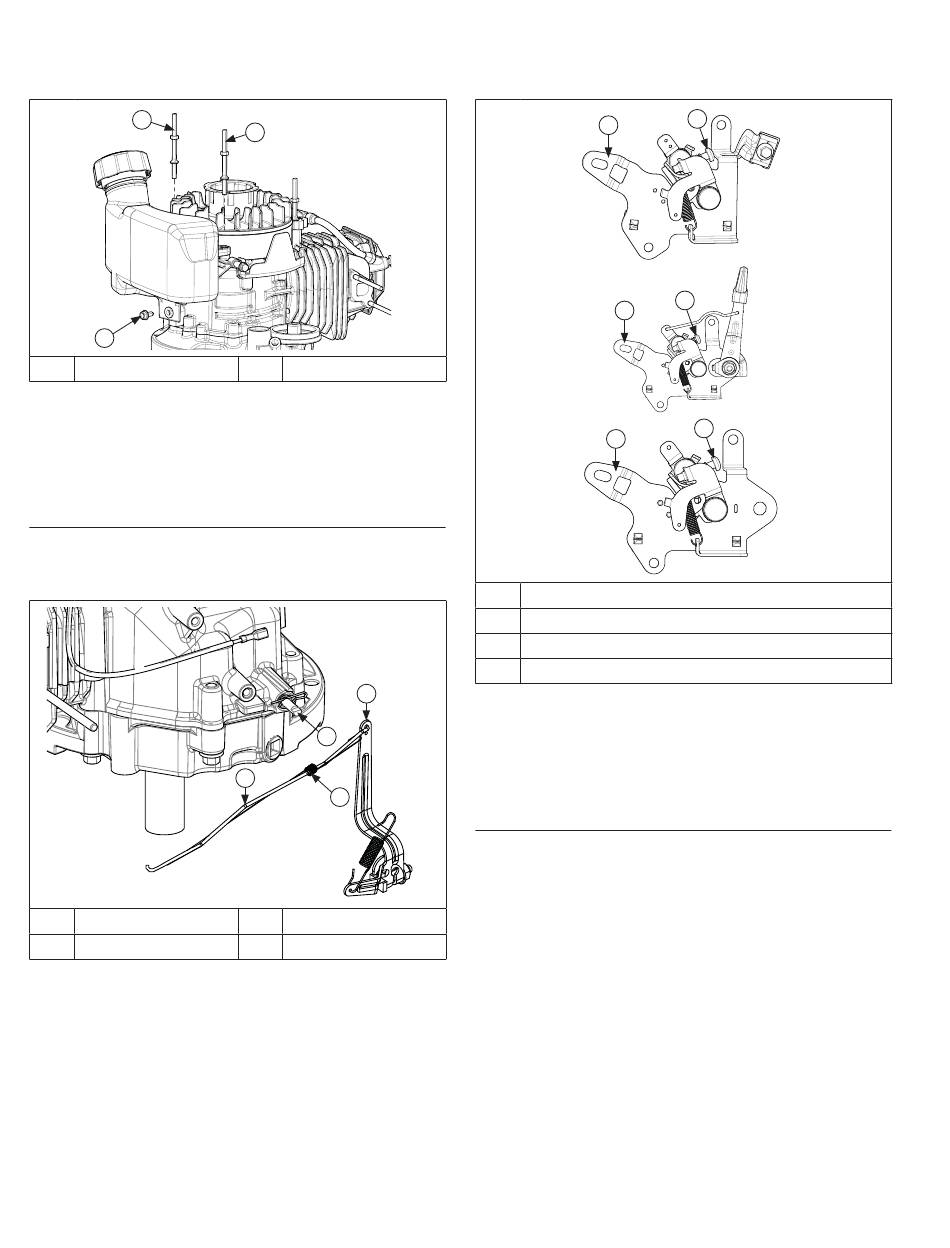

Einbau des Kraftstoff tanks (falls vorhanden)
B
A
A Schraube
1. Den Tank am Kurbelgehäuse anschrauben.
Die Schraube mit 8 Nm festziehen.
2. Schrauben Sie die Gewindebolzen ein, um den oberen
Teil des Kraftstoff tanks am Kurbelgehäuse zu befesti-
gen. Die Bolzen mit 10 Nm (89 in. lb.) festziehen.
Anschließen der Schwungrad-Bremsfeder
(falls vorhanden)
Hängen Sie die Schwungrad-Bremsfeder mit einer
Zange in den Halterungshaken ein.
Einbau des Drehzahlhebels
A Drehzahlhebel
C Gestängefeder
1. Bringen Sie den Drehzahlhebel so an der
Reglerwelle an, dass er nach oben zeigt.
2. Hängen Sie Gasgestänge und Gestängefeder
oben am Drehzahlhebel ein.
58
B
B Bolzen
A
B
D
C
B Reglerwelle
D Gasgestänge
KohlerEngines.com
Einbau der Gashebelhalterung
A
B
C
A Verstellbare Drehzahl
B Nicht fernverstellbare Drehzahl
C Fernverstellbare Drehzahl
D Drehzahl-Einstellschraube
HINWEIS: Für diesen Motor gibt es 3 verschiedene
Ausführungen der Reglerhalterung.
Befestigen Sie die Gashebelhalterung (mit in Kunststoff -
clips befestigtem Kraftstoff schlauch auf der Rückseite
der Gashebelhalterung) am Kurbelgehäuse. Die Schrau-
ben mit 8 Nm (71 in. lb.) anziehen.
Einbau der Reglerfeder
Montieren Sie die Reglerfeder zwischen Drehzahlhebel
und Gashebelhalterung.
D
D
D
14 690 29 Rev. --
